Przejście w kierunku stacji cyfrowych i inteligentnych sieci energetycznych zasadniczo zmieniło wymagania dotyczące testowania zabezpieczeń. Inżynierowie terenowi nie sprawdzają już tylko, czy przekaźnik zadziała; weryfikują złożone zintegrowane systemy obsługujące ochronę, pomiary i sterowanie. Ta techniczna zmiana sprawia, że wybór zestawu do testowania metodą wtórną jest ważniejszy niż kiedykolwiek.
Nowoczesne systemy elektroenergetyczne opierają się na inteligentnych urządzeniach elektronicznych (IED), które komunikują się za pośrednictwem standardów IEC 61850. Te cyfrowe urządzenia wymagają podejścia testowego, które równoważy wyrafinowaną logikę oprogramowania z wysokowydajnym sprzętem. Jak omówiono w naszym przewodniku na temat testowania pierwotnego vs wtórnego, iniekcja wtórna pozostaje standardem precyzyjnej weryfikacji logiki.
Jednak „cyfryzacja” sieci nie oznacza, że sprzęt staje się mniej ważny. Przeciwnie, ponieważ przekaźniki cyfrowe pełnią obecnie wiele ról — takich jak pomiar fazorowy (PMU) i precyzyjne rozliczanie energii — źródła analogowe używane do ich testowania muszą spełniać surowsze standardy dokładności i wszechstronności.

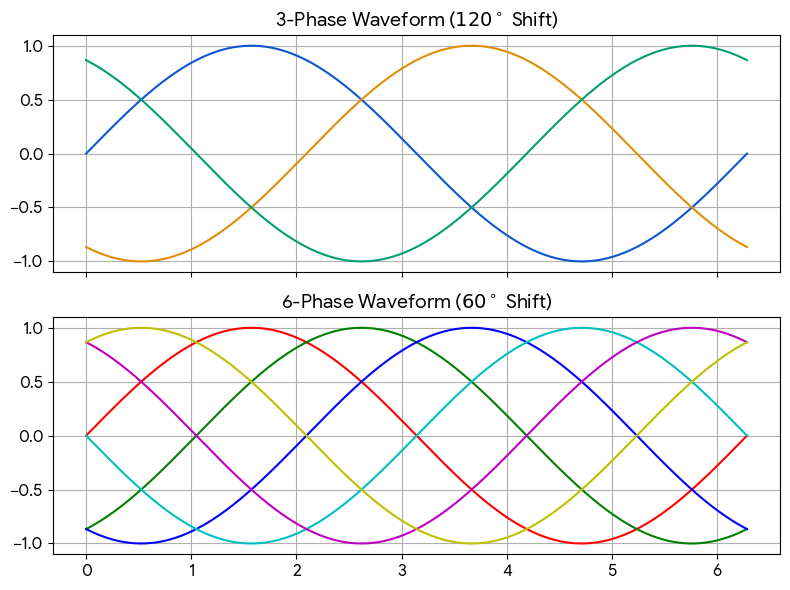

Główna decyzja sprzętowa często sprowadza się do liczby dostępnych kanałów.
Jednostki trójfazowe są przeznaczone do prostej ochrony dystrybucji. Doskonale sprawdzają się w testowaniu przekaźników nadprądowych, napięciowych i częstotliwościowych w miejscach, gdzie nie występuje logika wieloterminalowa. Jeśli zakres konserwacji ogranicza się do prostych linii promieniowych, jednostka trójfazowa oferuje niezawodne i ukierunkowane rozwiązanie.
W nowoczesnej stacji cyfrowej układy zabezpieczeń, takie jak różnicowe transformatora i szyn zbiorczych, są zarządzane przez złożone algorytmy. Sześciofazowy zestaw do testowania metodą wtórną jest niezbędny w takich scenariuszach. Zapewnia on dwanaście niezależnych źródeł (sześć prądowych, sześć napięciowych) potrzebnych do jednoczesnej symulacji awarii w wielu grupach uzwojeń lub segmentach linii.
Na przykład, testowanie cyfrowego przekaźnika różnicowego transformatora wymaga wstrzykiwania prądów zarówno po stronie wysokiego, jak i niskiego napięcia. Tester 6-fazowy pozwala na pełną symulację systemu w jednym kroku, zapewniając, że logika cyfrowa poprawnie oblicza prądy różnicowe i hamujące bez konieczności wielokrotnych przebiegów testowych lub ryzykownego ręcznego przełączania przewodów.
Może wydawać się sprzeczne z intuicją, że cyfrowa sieć wymaga lepszego sprzętu analogowego, ale związek jest jasny, gdy spojrzy się na funkcjonalność IED i geografię sieci.
Dzisiejsze przekaźniki cyfrowe często zastępują oddzielne liczniki energii. Oczekuje się od nich spełnienia standardów pomiarowych klasy 0.2 lub 0.5. Aby zweryfikować te urządzenia, przenośny tester przekaźników musi oferować dokładność wyjściową na poziomie 0,05%. Ta wysoka precyzja gwarantuje, że zestaw testowy może służyć jako referencyjne źródło zasilania, umożliwiając inżynierom kalibrację zintegrowanych modułów pomiarowych w tym samym czasie, w którym testują logikę zabezpieczeń.

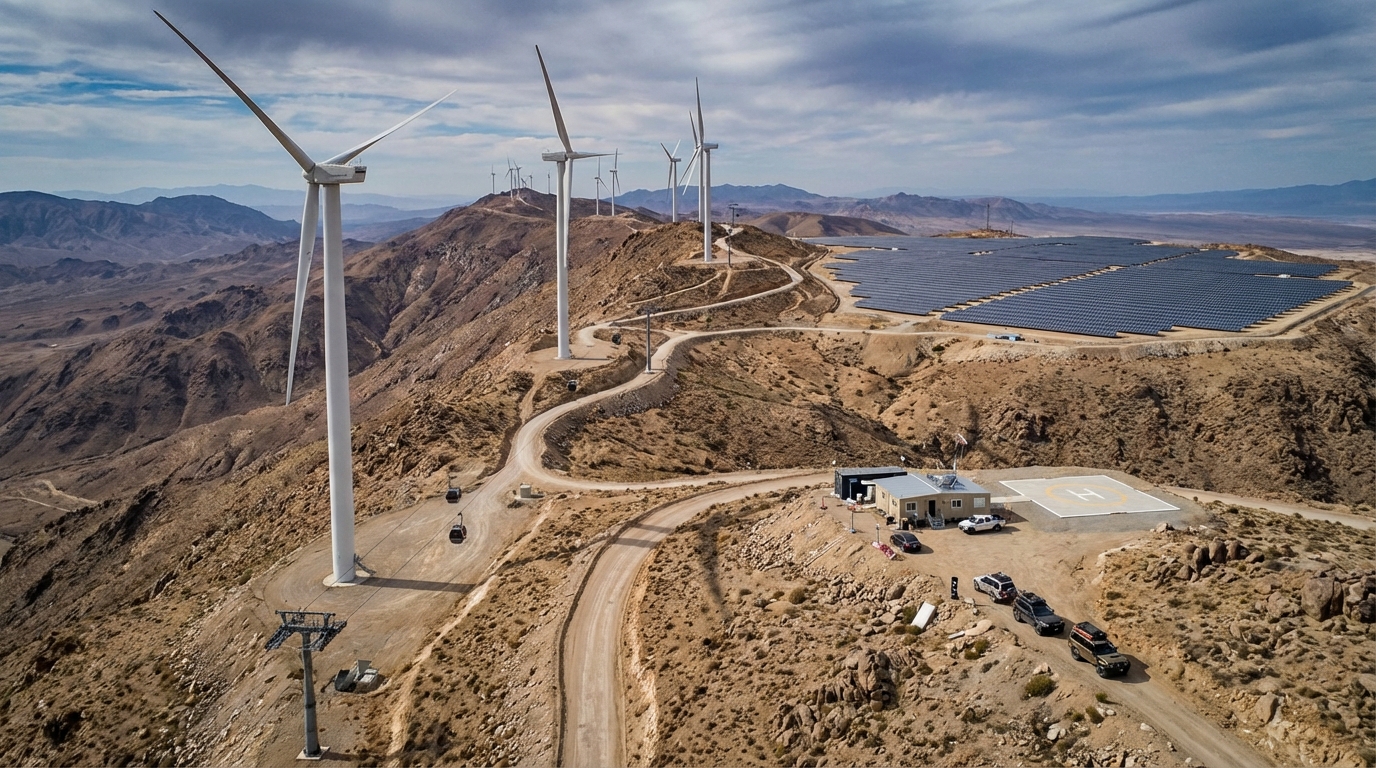

Cyfryzacja jest ściśle powiązana ze wzrostem znaczenia energii odnawialnej. Farmy wiatrowe i słoneczne są często zlokalizowane w odległych obszarach z trudnym dostępem. Sprawia to, że waga sprzętu jest głównym czynnikiem wydajności operacyjnej. Podczas gdy tradycyjne zestawy 6-fazowe były ciężkie i wymagały wieloosobowych zespołów, nowoczesna inżynieria stworzyła jednostki takie jak KFA320 (KINGSINE KFA320 Mini Uniwersalny Zestaw do Testowania Przekaźników). Ważąc zaledwie 3,8 kg, zapewnia on pełną funkcjonalność 6-fazową w formacie podręcznym, umożliwiając pojedynczemu inżynierowi przeprowadzenie złożonych cyfrowych uruchomień w dowolnym środowisku.
Wiele zakładów energetycznych chcących zmodernizować swoją flotę szuka alternatywy dla Omicron CMC 356, która mieści się w mniejszych budżetach przy zachowaniu parytetu technicznego. Skuteczna alternatywa musi zapewniać tę samą solidną wydajność prądową i elastyczność oprogramowania, ale z dodatkowymi zaletami w nowoczesnych warunkach terenowych.
Kluczowe cechy KFA320 obejmują:
Modułowa konstrukcja: Możliwość wymiany modułu zasilania na miejscu w ciągu 10 minut znacznie skraca czas przestoju w porównaniu z wysyłką do fabryki.
Integracja z IEC 61850: Natywna obsługa komunikatów GOOSE i Sampled Values jest niezbędna dla przyszłościowych rozwiązań.
Biblioteki szablonów: Dostęp do ponad 500 wstępnie skonfigurowanych szablonów przekaźników (obsługujących RIO/XRIO) zapewnia płynne przejście ze starych platform na nowy system dla zespołu inżynierów.
W środowisku cyfrowym interfejs między testerem a komputerem PC lub tabletem jest równie ważny jak zaciski wyjściowe. Nowoczesne oprogramowanie musi pozwalać na zautomatyzowane testowanie i kompleksowe raportowanie. Korzystając z pakietu oprogramowania, który obsługuje wszystko, od podstawowych ramp ręcznych po zaawansowane symulacje stanów nieustalonych, inżynierowie mogą upewnić się, że każdy cyfrowy element zabezpieczający jest dokładnie zweryfikowany pod kątem jego konkretnego pliku ustawień.
Ewolucja sieci wymaga zmiany sposobu postrzegania sprzętu testowego. Przejście z 3 faz na 6 faz jest podyktowane złożonością cyfrowej logiki zabezpieczeń, podczas gdy potrzeba wysokiej precyzji i mobilności wynika z wielofunkcyjnego i rozproszonego charakteru nowoczesnych aktywów. Wybierając przenośny, wysokoprecyzyjny tester 6-fazowy, inżynierowie mogą sprostać wymaganiom technicznym dzisiejszych stacji cyfrowych, zapewniając jednocześnie maksymalną wydajność w terenie.
Podczas gdy podstawowe zabezpieczenia mogą jej nie potrzebować, nowoczesne cyfrowe IED zawierają funkcje pomiarowe. Dokładność 0,05% jest potrzebna do weryfikacji tych komponentów pomiarowych zgodnie ze standardami branżowymi.
Tak. Tester 6-fazowy jest w pełni wstecznie kompatybilny. Zapewnia elastyczność w obsłudze prostych przekaźników dystrybucyjnych, jak również złożonych układów zabezpieczeń przesyłowych.
Minimalizuje ona czas przestojów. Zamiast odsyłać całe urządzenie do producenta na kilka tygodni, technik może wymienić moduł w 10 minut, utrzymując sprzęt w terenie, czyli tam, gdzie jego miejsce.
