Szybsze Badania Przekaźników w Nowoczesnej Sieci Cyfrowej

Inteligentna Infrastruktura staje się głównym punktem zainteresowania społeczności globalnej, wyznaczając kluczowy kierunek przyszłego rozwoju urbanistycznego i przemysłowego. Ten wymóg stworzenia bardziej połączonej, odpornej i zrównoważonej sieci elektroenergetycznej podkreśla istotny fakt: chociaż standard IEC 61850 od ponad 23 lat stanowi dojrzały fundament automatyki, sposób, w jaki inżynierowie testują te systemy, w końcu nadrabia zaległości. W dzisiejszej inteligentnej sieci celem nie jest już tylko ustanowienie komunikacji; chodzi o maksymalizację szybkości i wydajności konserwacji oraz oddania do użytku.

Zmiana przepływu pracy: od okablowania fizycznego do cyfrowego

W tradycyjnej podstacji testowanie przekaźników jest pracochłonnym zadaniem fizycznym. Zespoły terenowe zmagają się z setkami miedzianych przewodów, ciężkimi zestawami testowymi i ciągłym ryzykiem przypadkowego otwarcia obwodów przekładników prądowych lub błędnych połączeń terminali. Standardowy test wtrysku wtórnego obejmuje ręczną weryfikację punkt po punkcie, co jest czasochłonne i ogranicza liczbę urządzeń, które można sprawdzić w ciągu jednego dnia.

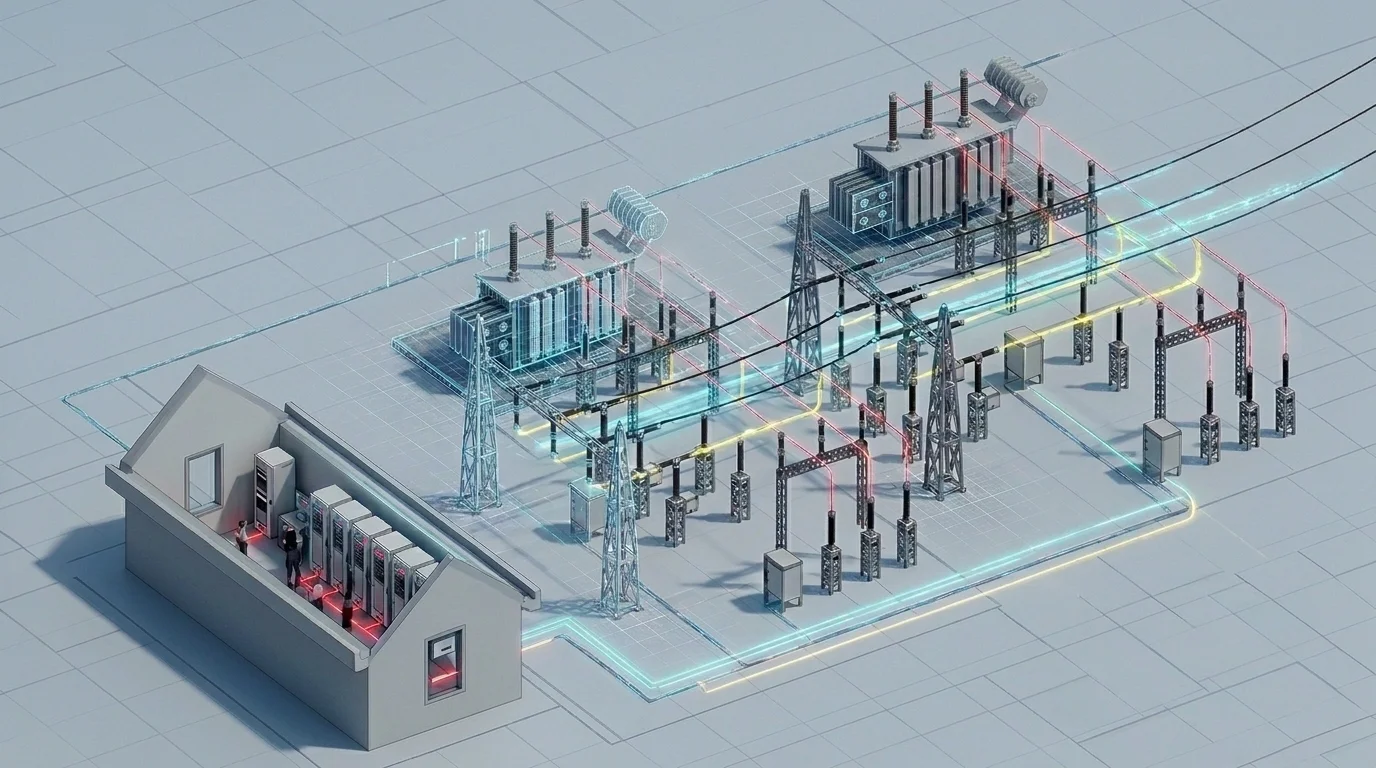

Cyfrowa sieć zastępuje jednak „fizyczny nieład” danymi strukturalnymi. W tym środowisku przepływ pracy testowej przenosi się z bloku zacisków do portu światłowodowego. Zamiast wstrzykiwać wysokoenergetyczne sygnały analogowe, uwaga skupia się na symulacji Wartości Próbkowanych (SV) i subskrybowaniu komunikatów GOOSE. Ta transformacja pozwala na znacznie czystszy obszar pracy, w którym pojedynczy kabel światłowodowy przesyła dane, które wcześniej wymagały całej wiązki miedzi.

Dlaczego szybkość jest nowym priorytetem w inteligentnej infrastrukturze

Inteligentna Infrastruktura wymaga wyższego poziomu dostępności. Na niektórych rynkach europejskich i w wybranych zakładach energetycznych na Bliskim Wschodzie przestoje stają się coraz bardziej kosztowne. Tworzy to wąskie gardło: w jaki sposób zespoły mogą przeprowadzać rygorystyczną weryfikację logiki zabezpieczeń bez spędzania wielu godzin na konfiguracji?

Wąskim gardłem w dojrzałym środowisku IEC 61850 jest często zarządzanie plikami SCL (Substation Configuration Language). Zarządzanie plikami SCD lub CID to cyfrowy odpowiednik czytania ogromnego schematu okablowania. Przez lata był to powolny, ręczny proces. Jednak w miarę jak branża wkracza w rok 2026, rośnie zapotrzebowanie na rozwiązania testowe typu „instant-on”, które potrafią przeanalizować te złożone pliki w kilka sekund, pozwalając inżynierowi skupić się na logice zabezpieczeń, a nie na ustawieniach sieciowych.

Działaj jeszcze szybciej dzięki nowoczesnym narzędziom testowym

Aby sprostać wymaganiom Inteligentnej Infrastruktury, sprzęt używany w terenie przeszedł własną ewolucję. Przejście od 20-kilogramowych skrzyń do kompaktowych, wysokowydajnych przyrządów jest bezpośrednią odpowiedzią na potrzebę szybszego przemieszczania się w terenie.

Kompaktowy przyrząd terenowy, taki jak KFA320, reprezentuje tę zmianę. Ważąc zaledwie 3,8 kg — mniej więcej tyle samo, co profesjonalna torba na sprzęt — pozwala technikowi poruszać się między panelami bez wysiłku fizycznego związanego ze starszym sprzętem. Ta mobilność to nie tylko wygoda; to kluczowy element szybszego procesu testowania IEC 61850. Gdy sprzęt jest łatwy do transportu jako bagaż kabinowy, pozwala to uniknąć opóźnień w logistyce międzynarodowej i ryzyka uszkodzenia ładunku.

Inteligentniejsze oprogramowanie dla szybszych wyników

Rzeczywisty zysk szybkości wynika ze sposobu, w jaki urządzenie obsługuje dane IEC 61850. Dzięki możliwości bezpośredniego importu plików SCD, oprogramowanie automatycznie mapuje wirtualne terminale i konfiguruje parametry symulacji dla SV i GOOSE. Oznacza to, że test, którego konfiguracja zajmowała kiedyś godzinę, może być gotowy w mniej niż pięć minut.

Ponadto posiadanie 10,1-calowego ekranu dotykowego wbudowanego bezpośrednio w urządzenie eliminuje konieczność wnoszenia oddzielnego laptopa do zakurzonej lub ciasnej nastawni. Można szybko przeprowadzić symulację, zweryfikować czas zadziałania GOOSE i wypić kawę, podczas gdy generowany jest automatyczny raport. To bardziej logiczne, usprawnione podejście, które pasuje do inteligencji sieci, którą wspiera.

Niezawodność i konserwacja modułowa

W odległych obiektach przemysłowych lub wybranych zakładach użyteczności publicznej w Azji Południowo-Wschodniej niezawodność jest wymogiem niepodlegającym negocjacjom. Nowoczesne testery cyfrowe wykorzystują obecnie modułową konstrukcję wewnętrzną. Jeśli port światłowodowy lub moduł zasilania wymaga uwagi, można go wymienić na miejscu w około 10 minut pod zdalnym kierownictwem. Ta architektura „plug-and-play” zapewnia, że harmonogram testów pozostaje na właściwym torze, utrzymując odporność inteligentnej sieci.

Szybsza rutyna w erze cyfrowej

Aby osiągnąć najlepsze wyniki w nowoczesnym obiekcie, niezbędna jest standaryzowana i zautomatyzowana rutyna. Typowa sekwencja szybkich testów cyfrowych przekaźników przebiega według następujących logicznych kroków:

1. Zaimportuj plik SCD podstacji, aby automatycznie zmapować logikę sieci wirtualnej.

2. Podłącz przenośny tester do magistrali procesowej za pomocą kabli światłowodowych.

3. Przeprowadź szybkie skanowanie sieci, aby sprawdzić, czy wszystkie inteligentne urządzenia elektroniczne (IED) komunikują się.

4. Przesyłaj strumieniowo Wartości Próbkowane, aby symulować warunki rzeczywistej sieci na przekaźniku.

5. Wywołaj stan awaryjny i zmierz czas odpowiedzi GOOSE dla polecenia wyłączenia.

6. Zweryfikuj czas cyfrowy i integralność danych w magistrali komunikacyjnej.

7. Wyeksportuj raport cyfrowy do bezpiecznej chmury lub na dysk USB.

Ta rutyna pozwala zespołom terenowym na wykonanie większej liczby zadań dziennie, przy jednoczesnym zachowaniu wysokiej precyzji wymaganej przez dzisiejsze standardy sieciowe.

Typowe pytania w nowoczesnych testach przekaźników

Czy testowanie IEC 61850 dotyczy tylko zupełnie nowych podstacji?

Nie. Wiele podstacji zbudowanych w ciągu ostatnich 20 lat przechodzi modernizację. Nowoczesne przenośne testery są niezbędne w tych projektach typu „brownfield”, gdzie systemy cyfrowe i analogowe często współistnieją.

Czy lżejszy tester oznacza mniejszą moc wyjściową?

Niekoniecznie. Chociaż są one zoptymalizowane pod kątem sygnałów cyfrowych, jednostki takie jak KFA320 nadal zapewniają pełne 6-fazowe wyjście dla tradycyjnych testów, gdy jest to wymagane, oferując to, co najlepsze z obu światów.

W jaki sposób automatyczne mapowanie pomaga w unikaniu błędów ludzkich?

Dzięki bezpośredniemu odczytowi pliku SCD oprogramowanie eliminuje konieczność ręcznego wprowadzania adresów IP i MAC. Gwarantuje to, że tester za każdym razem komunikuje się z właściwym urządzeniem.

W miarę jak branża zmierza ku wizji Inteligentnej Infrastruktury 2026, narzędzia, których używamy, muszą być tak samo wydajne i połączone, jak same sieci. Koncentrując się na szybszym przepływie pracy testowej IEC 61850 i korzystając z wygody wysokowydajnej mobilności, społeczność zajmująca się testowaniem instalacji elektrycznych jest dobrze przygotowana na przyszłość.
