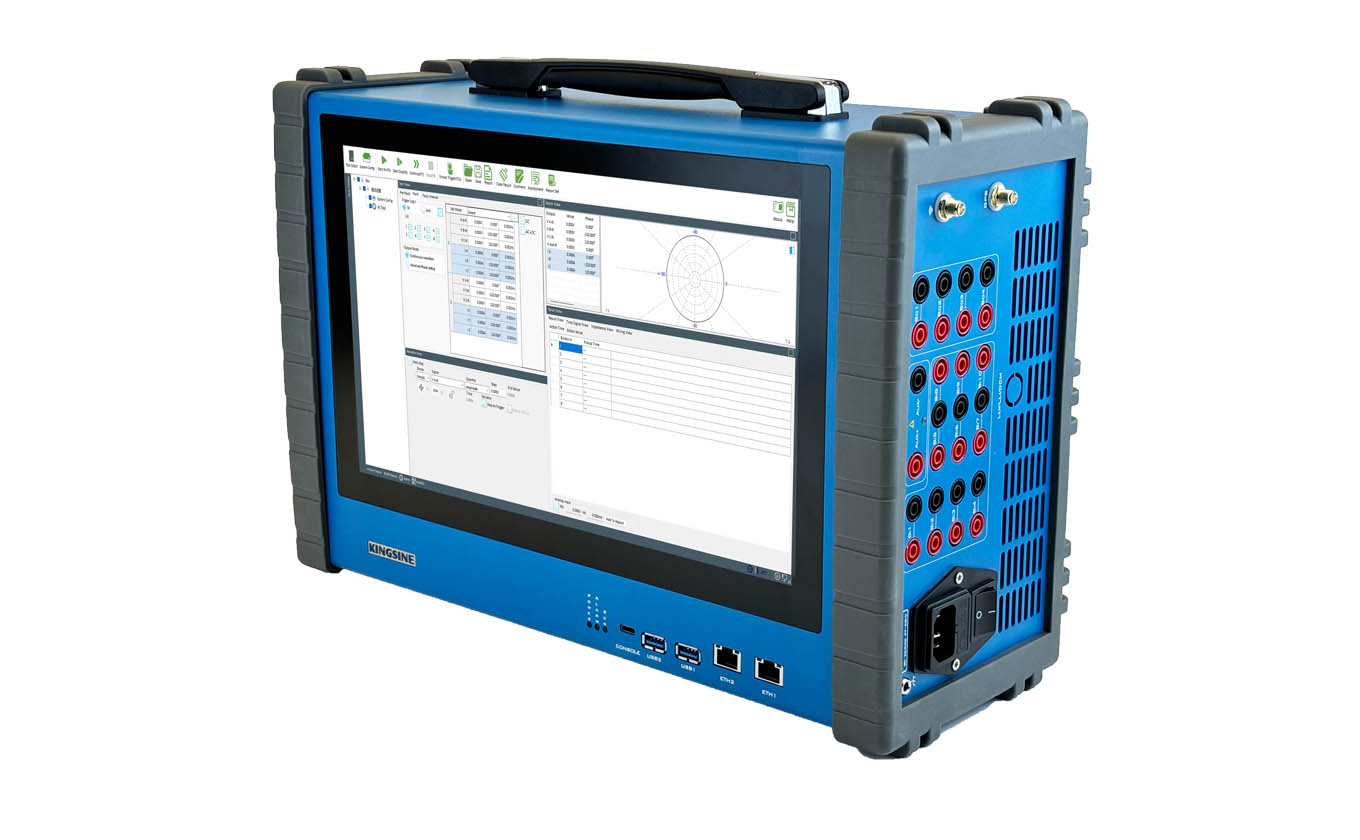

Scenariusze zastosowań KINGSINE KF86P

Tester przekaźników zabezpieczających jest podstawowym narzędziem testowym dla urządzeń wtórnych w systemach elektroenergetycznych, zdolnym do przeprowadzania pełnej weryfikacji funkcjonalnej urządzeń zabezpieczających, urządzeń automatyki i powiązanych komponentów mocy. Poniżej przedstawiono główne typy produktów i typowe scenariusze zastosowań, które może testować tester przekaźników KINGSINE KF86P:

1. Główne obiekty testowe: Urządzenia przekaźnikowe zabezpieczające

• Urządzenia zabezpieczające linie
  Obejmuje zabezpieczenia nadprądowe, odległościowe, zabezpieczenia różnicowe wzdłużne (np. światłowodowe różnicowe, zabezpieczenia wysokiej częstotliwości) oraz urządzenia do automatycznego ponownego załączania (SPZ).
  Scenariusze testowe: Symulacja zwarć, przerw w liniach, kołysań mocy itp., w celu weryfikacji logiki wyzwalania i nastaw czasowych.

• Urządzenia zabezpieczające transformatory
  Zabezpieczenie różnicowe (charakterystyka stabilizacji procentowej), zabezpieczenie nadmiarowo-strumieniowe.
  Kluczowe testy: Charakterystyki blokady harmonicznej, funkcja blokady od prądu rozruchowego (inrush).

• Urządzenia zabezpieczające generatory/silniki
  Zabezpieczenie ziemnozwarciowe stojana, zabezpieczenie ziemnozwarciowe wirnika, zabezpieczenie od utraty wzbudzenia, zabezpieczenie mocowe zwrotne.
  Wymagania specjalne: Musi wspierać symulację niskich częstotliwości, wyższych harmonicznych oraz składowych nieperiodycznych.

• Urządzenia zabezpieczające szyny zbiorcze
  Zabezpieczenie różnicowe szyn (różnicowoprądowe, stabilizacja stosunkowa), zabezpieczenie odmawiowe wyłącznika (LRW).
  Kluczowe testy: Wielopolowe synchroniczne wtryskiwanie prądu i weryfikacja blokad logicznych.

• Urządzenia zabezpieczające kondensatory/dławiki
  Zabezpieczenie nadnapięciowe/podnapięciowe, zabezpieczenie od prądu niezrównoważenia, zabezpieczenie nadprądowe od harmonicznych.

2. Aparatura automatyki i urządzenia inteligentne

• Urządzenia automatyki przełączania zasilania (SZR)

  Weryfikacja logiki przełączania zasilania podstawowego/rezerwowego, warunków blokady i czasu działania (np. przełączanie linii zasilającej, przełączanie sprzęgła szyn).

• Urządzenia automatyki zabezpieczającej

  Automatyka odciążająca (SCO), wyspowa podnapięciowa, systemy kontroli stabilności (wymaga zsynchronizowanych testów wielostanowiskowych).

• Wyposażenie inteligentnych stacji elektroenergetycznych
  Testy zgodności protokołu (IEC 61850) dla jednostek sumujących (MU), inteligentnych urządzeń elektronicznych (IED), jednostek pomiaru fazorowego (PMU) (wymaga wsparcia komunikatów GOOSE/SV).

• Rejestratory zakłóceń

  Symulacja złożonych przebiegów zakłóceń w celu weryfikacji integralności plików rejestracji i dokładności czasu.

3. Pomiar energii i urządzenia pomocnicze

• Liczniki energii/Przetworniki
  Kalibracja dokładności (napięcie, prąd, współczynnik mocy), testowanie wpływu harmonicznych.

• Jednostki pomiaru fazorowego (PMU)
  Symulacja sygnałów dynamicznych (zmiany częstotliwości, skoki fazy).

• Czujniki sygnałów niskopoziomowych
  Symulacja sygnałów 4-20mA/0-5V do testowania przetworników.

4. Energia odnawialna i urządzenia do scenariuszy specjalnych

• Urządzenia zabezpieczające instalacje PV/Wiatrowe

  Testy pracy przy obniżonym napięciu (LVRT), zabezpieczenie przed pracą wyspową, testy adaptacji częstotliwości.

• Urządzenia zabezpieczające DC

  Zabezpieczenie różnicowe linii DC, zabezpieczenie szyn biegunowych (wymaga wsparcia wyjścia składowej DC).

Kluczowe zalety testera przekaźników zabezpieczających KF86P

• Pełna kompatybilność

  To urządzenie do testowania stacji obsługuje ponad 230 szablonów testowych dla głównych marek (Schneider, ABB, Siemens itp.), z prekonfigurowanymi przypadkami testowymi i automatycznym generowaniem raportów jednym kliknięciem.

• Wysoka precyzja wyjściowa

  Prąd 6-fazowy (6×35A) + prąd wysokonapięciowy 1-fazowy (105A), obciążalność do 424VA, obejmująca scenariusze od dystrybucji niskiego napięcia po aplikacje energii odnawialnej o wysokim natężeniu prądu.

• Wsparcie dla inteligentnych protokołów

  Standardowe wsparcie dla IEC 61850 (GOOSE/SV), Modbus i innych protokołów, kompatybilne z inteligentnymi sieciami i cyfrowymi stacjami.

• Wielofunkcyjna rozbudowa

  Opcjonalne funkcje obejmują wyjście sygnału niskopoziomowego, superpozycję harmonicznych (do 50. rzędu), symulację przebiegów przejściowych (np. fale oscylacyjne), spełniając potrzeby badawczo-rozwojowe i zaawansowane testy.
