Jakie są typowe problemy techniczne testera CT/PT

O testerze CT PT

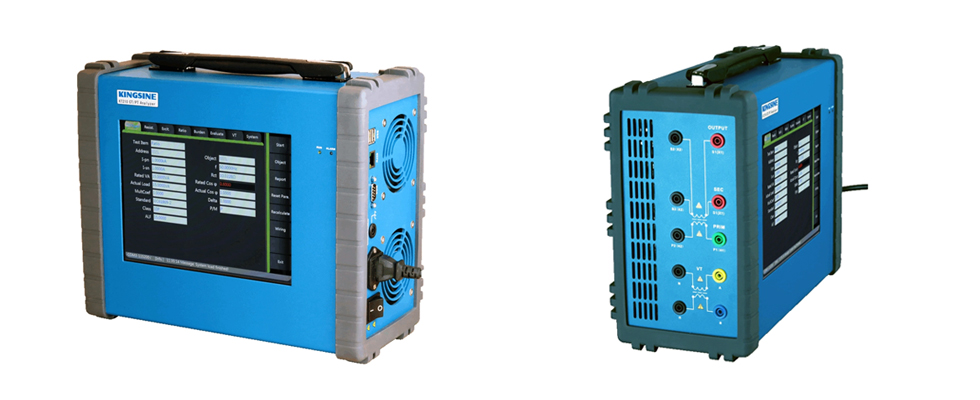

W nowoczesnych systemach elektroenergetycznych zapotrzebowanie na dokładny pomiar kluczowych parametrów wydajności przekładników jest coraz bardziej krytyczne. Tester CT PT firmy Kingsine to urządzenie zdolne do dokładnego pomiaru różnych kluczowych parametrów wydajności przekładników. Parametry, które może mierzyć, obejmują między innymi przekładnię, błąd przekładni, błąd fazowy, właściwości izolacji, jakość rdzenia oraz charakterystyki prądowo-napięciowe. Tester ten jest szeroko stosowany w systemach elektroenergetycznych ze względu na prostotę obsługi, kompleksową funkcjonalność, dużą prędkość testowania i wysoką dokładność. Tradycyjne testery CT PT mają złożone okablowanie do pomiarów, a ponieważ mierzą falę podstawową częstotliwości sieciowej, występują znaczne zakłócenia środowiskowe. W rezultacie, mimo że każde urządzenie może być zweryfikowane przez urząd miar, dane uzyskane po połączeniu często znacznie się różnią. Precyzja testera CT PT w rzeczywistości nie jest jego najważniejszym wskaźnikiem. Zgodnie z procedurami weryfikacji dla testera CT PT, błąd testu wniesiony przez cały obwód nie powinien przekraczać 20% klasy przekładnika. W praktyce wymaga się, aby tester CT PT wyświetlał dane, które muszą być prawdziwe i wiarygodne podczas rzeczywistej pracy.

Typowe problemy techniczne z testerem CT PT

• Wybór częstotliwości i wydajność filtrowania testera CT PT: Tester CT PT mierzy falę podstawową. Ponieważ prąd wtórny przekładników wzorcowych i testowanych posiada znacznie zniekształcone przebiegi prądu błędu dla drugiej i trzeciej harmonicznej (do 500%) oraz jest modulowany przez zakłócenia o wysokiej częstotliwości, tester CT PT musi mieć doskonałą wydajność wyboru częstotliwości i filtrowania, aby wyodrębnić falę podstawową do pomiaru. Czynniki powodujące zniekształcenia są bardzo złożone. W przekładnikach o niskiej precyzji (poniżej poziomu 0.5) bez kompensacji nasycenia rdzenia zniekształcenia wynoszą zazwyczaj około 10%, co ma nieznaczny wpływ. Norma krajowa wymaga tłumienia harmonicznych o ponad 32dB dla instrumentów kalibracyjnych, co jest wystarczające do użytku. Jednak dla przekładników o wysokiej precyzji lub z nasyconym rdzeniem wskaźnik ten jest zbyt niski. Pomiar ten nie jest wykonywany w krajowej weryfikacji, a producenci często nie podają tego wskaźnika. Kupując nowy instrument, użytkownicy powinni porównać go ze starszymi instrumentami, takimi jak 2700, HGE2 lub HE15, aby określić jego niezawodność.

• Obciążenie wprowadzane przez tester CT PT i jego dopasowanie do przekładnika wzorcowego: Tester CT PT nakłada dodatkowe obciążenie na testowany przekładnik oraz obciąża przekładnik wzorcowy. Jest to ściśle regulowane przez krajowe procedury. Krajowa weryfikacja metrologiczna nie testuje tych wskaźników, a producenci w większości również ich nie podają. Są one jednak jednym z głównych powodów różnic w danych weryfikacyjnych z różnych jednostek.

• Obciążenie przewodów: Przy przygotowywaniu obciążenia Z rezerwuje się rezystancję 0,06 oma (niektóre mają 0,05 oma) dla przewodów łączących. Dlatego w testach wymaga się, aby suma rezystancji trzech przewodów A, B i C na schemacie wynosiła 0,06 oma. W weryfikacji przekładników prądowych o małych obciążeniach znamionowych (10VA) ta rezystancja przewodów ma znaczący wpływ na dane.

• Nieprawidłowy punkt wyprowadzenia obciążenia przekładnika napięciowego: Linia obciążenia i linia próbkowania napięcia testera CT PT powinny być wyprowadzone oddzielnie z zacisków przekładnika. Współdzielenie jednej linii może wprowadzać błędy testowe z powodu spadku napięcia na przewodzie.

• Błąd nieregularności okablowania: Wraz z pogłębianiem badań nad technologią testowania, producenci instrumentów opracowali nowe przekładniki wzorcowe z wieloma zaletami, takimi jak dwustopniowe przekładniki prądowe, które mogą przezwyciężyć problem dopasowania obciążenia między przekładnikiem wzorcowym a instrumentem kalibracyjnym. Jeśli jednak jednostki nadal stosują metody okablowania z lat 50. XX wieku, może to prowadzić do większych błędów.

• Przewód uziemiający: Ponieważ jest to pomiar częstotliwości sieciowej, pole elektromagnetyczne i potencjał pływający w przestrzeni mają znaczący wpływ na pomiar. Przewód uziemiający odgrywa ważną rolę w teście. Musi być on odpowiednio uziemiony zgodnie z procedurami, szczególnie w testach powyżej poziomu 0.05 lub gdy strona pierwotna jest pod wysokim napięciem. Zaleca się, aby użytkownicy kupowali testery CT PT od producentów z wieloletnim doświadczeniem w branży, a nie od tych, którzy produkują tylko pojedynczy element. Te dwie grupy różnią się zasadniczo pod względem teorii i doświadczenia w zakresie testerów CT PT. Prawidłowy wybór gwarantuje, że wszystkie wskaźniki instrumentu są zgodne z wymogami proceduralnymi, a całe okablowanie i dopasowanie instrumentów są zaprojektowane przez producenta, co pozwala uniknąć błędów użytkowania i wpływu na jakość produktu.

Dla osób szukających najwyższej klasy sprzętu do testów elektrycznych na sprzedaż, inwestycja w analizator CT PT firmy Kingsine jest mądrym wyborem. Wraz z rosnącą złożonością systemów elektrycznych, potrzeba niezawodnego, precyzyjnego i łatwego w użyciu sprzętu do testów elektrycznych jest nadrzędna. Kingsine przoduje w tej kluczowej branży, stale rozwijając się i zapewniając niezawodność w systemach elektroenergetycznych.
