Stacje elektroenergetyczne są kluczowymi węzłami systemu elektroenergetycznego. Poziom ich automatyzacji bezpośrednio wpływa na bezpieczeństwo, stabilność i wydajność sieci energetycznej. Podczas gdy tradycyjne systemy automatyki stacyjnej rozwijały się przez wiele lat, stając się dojrzałymi i niezawodnymi, ich nieodłączne ograniczenia — takie jak złożone okablowanie, trudności w wymianie informacji i słaba interoperacyjność — nie są już w stanie sprostać wymaganiom nowoczesnych inteligentnych sieci (smart grids).
Pojawienie się standardu IEC 61850 wraz z jego kluczowymi technologiami — SV (Sampled Value) i GOOSE (Generic Object Oriented Substation Event) — całkowicie zmieniło architekturę stacji elektroenergetycznych i zapoczątkowało głęboką transformację cyfrową.
Cechy architektoniczne:
Dominacja okablowania miedzianego: Urządzenia zabezpieczeniowe, sterownicze i pomiarowe są połączone ze sobą za pomocą ogromnej liczby kabli sterowniczych (przewodów miedzianych). Na przykład strona wtórna przekładników prądowych/napięciowych (CT/PT) jest bezpośrednio okablowana do analogowych portów wejściowych przekaźników zabezpieczeniowych, podczas gdy komendy wyłącznika są przesyłane kablami z przekaźników do skrzynek sterowniczych wyłącznika.
Transmisja sygnałów analogowych: Przekładniki CT/PT wyprowadzają sygnały analogowe (np. 5A/1A, 100V), które są podatne na zakłócenia elektromagnetyczne i błędy transmisji na długich dystansach kablowych.
Silosy informacyjne: Każde inteligentne urządzenie elektroniczne (IED) działa stosunkowo niezależnie. Protokoły specyficzne dla dostawców utrudniają wzajemne połączenia, co skutkuje słabą skalowalnością.
Ścisłe powiązanie funkcji: Zabezpieczenia, pomiary i rozliczenia często wymagają dedykowanych uzwojeń CT/PT, co prowadzi do skomplikowania aparatury pierwotnej i wysokich kosztów.
Kluczowe problemy: Złożone okablowanie, wysokie koszty, słaba odporność na zakłócenia, niska wydajność koordynacji oraz trudności w konserwacji i rozbudowie.
Cechy architektoniczne:
Komunikacja sieciowa: Zgodnie z zasadą „inteligentna aparatura pierwotna, usieciowiona aparatura wtórna”, warstwa procesowa (CT/PT, wyłączniki) i poziom pola (IED zabezpieczeniowe i sterownicze) komunikują się poprzez szybką stacyjną sieć LAN (zazwyczaj światłowodową).
Transmisja cyfrowa: Przełom polega na zastąpieniu sygnałów analogowych i okablowania miedzianego wiadomościami cyfrowymi.
1. SV (Sampled Value): Zastępuje kable sygnałów analogowych. Jednostki Merging Unit (MU) próbkują sygnały z CT/PT, digitalizują je i publikują wartości próbkowane jako wiadomości multicast. IED zabezpieczeniowe i sterownicze subskrybują te wiadomości SV w celu uzyskania danych o prądzie i napięciu.
2. GOOSE (Generic Object Oriented Substation Event): Zastępuje binarne okablowanie miedziane. Używany do informacji krytycznych pod względem czasu, takich jak komendy wyłączenia, sygnały blokad i pozycje wyłączników. Wiadomości GOOSE charakteryzują się wysokim priorytetem i mechanizmami retransmisji w celu zapewnienia niezawodności.
Wymiana informacji na wysokim poziomie: Pojedyncza jednostka MU może publikować dane SV dla wielu urządzeń IED, eliminując „silosy informacyjne” i zmniejszając potrzebę stosowania dodatkowych uzwojeń CT/PT.
Silna interoperacyjność: Norma IEC 61850 definiuje ujednolicone modele danych i usługi komunikacyjne. Dopóki urządzenia są zgodne ze standardem, mogą być bezproblemowo integrowane i osiągać działanie typu „plug-and-play”.
Główne zalety: Uproszczone obwody wtórne, silna odporność na zakłócenia, pełna wymiana informacji, elastyczna konfiguracja i pełna cyfryzacja, umożliwiająca zaawansowane zastosowania, takie jak monitorowanie stanu i inteligentna diagnostyka.
SV odgrywa kluczową rolę w cyfryzacji na poziomie procesowym. Jego przebieg jest następujący:

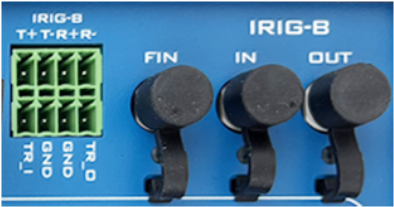

Próbkowanie: Jednostka Merging Unit synchronicznie próbkuje wartości prądu i napięcia z elektronicznych lub konwencjonalnych przekładników CT/PT (te ostatnie wymagają konwersji A/C). Dokładność synchronizacji jest krytyczna i zazwyczaj zapewniana przez protokół IEEE 1588 Precision Time Protocol (PTP) lub IRIG-B.
Ramkowanie: MU enkapsuluje każdy punkt próbkowania (w tym liczbę kanałów, czynniki jakości itp.) w ramki Ethernet zgodnie z normą IEC 61850-9-2 (lub wcześniejszymi 9-1/LE).
Publikowanie: MU przesyła wiadomości SV jako ramki multicast przez magistralę procesową. Każde urządzenie IED subskrybujące ten adres multicast może je odebrać.
Subskrypcja: Urządzenia IED poziomu pola (zabezpieczenia, sterowanie) nasłuchują adresów multicast. Po otrzymaniu wiadomości SV parsują i walidują dane, rekonstruują przebiegi i używają ich do obliczeń logicznych (np. zabezpieczenie nadprądowe, obliczenia mocy).
Kluczowe parametry:
Częstotliwość próbkowania: Zazwyczaj 80 próbek na cykl częstotliwości sieciowej (4 kHz), choć możliwe są wyższe lub niższe częstotliwości.
Format wiadomości: IEC 61850-9-2 jest głównym standardem, oferującym elastyczne struktury zestawów danych.
Protokół transportowy: Oparty na ISO/IEC 8802-3 (Ethernet), zazwyczaj z tagowaniem VLAN i oznaczaniem priorytetów w celu zapewnienia wydajności w czasie rzeczywistym.
Ta zmiana technologiczna zrewolucjonizowała również metody testowania.
Główne narzędzie: Konwencjonalne zestawy do testowania przekaźników.
Podejście do testowania:
Okablowanie miedziane: Wyjścia analogowe zestawu testowego są połączone bezpośrednio z wejściami analogowymi przekaźnika.
We/Wy binarne: Wejścia/wyjścia binarne zestawu testowego są połączone bezpośrednio z zaciskami binarnymi przekaźnika.
Cel: Weryfikacja funkcji logicznych przekaźnika, takich jak nastawy nadprądowe i czasy zadziałania. Testowanie dotyczy konkretnego urządzenia.
Testowanie ewoluuje z podejścia „punkt-punkt” na „zorientowane na system”, obejmując kilka poziomów:
a) Testowanie jednostkowe IED

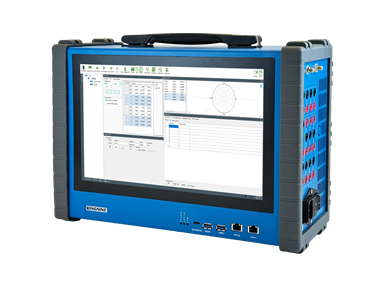

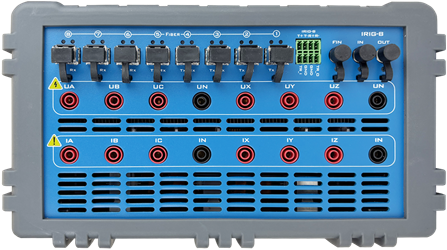

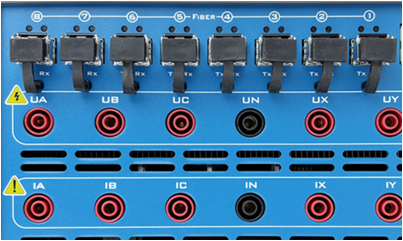

Narzędzia: Cyfrowe zestawy testowe zgodne z IEC 61850, zdolne nie tylko do symulacji sygnałów analogowych, ale także do publikowania i subskrybowania wiadomości SV i GOOSE.
Zakres:
1. Test subskrypcji SV: Weryfikuje, czy przekaźnik może poprawnie odbierać i przetwarzać wiadomości SV oraz odpowiednio reagować (np. wyłączać przy symulowanych warunkach zakłóceniowych).
2. Test subskrypcji/publikacji GOOSE: Zapewnia, że urządzenia IED mogą poprawnie obsługiwać zewnętrzne wejścia GOOSE (np. blokady) i publikować własne wyjścia GOOSE (np. komendy wyłączenia).

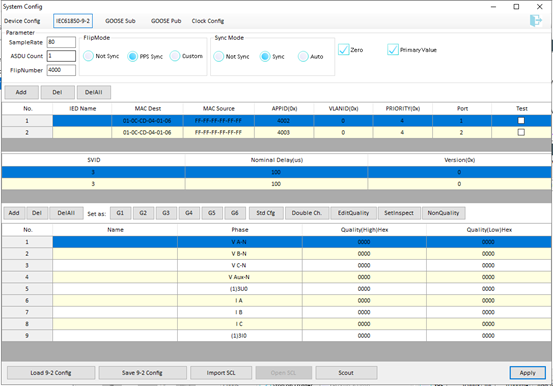

3. Import plików ICD/CID: Zestawy testowe mogą importować pliki konfiguracyjne IED, aby automatycznie skonfigurować parametry SV/GOOSE, zwiększając wydajność.
b) Testowanie integracji systemu
Cel: Weryfikacja koordynacji całego systemu, a nie tylko poszczególnych urządzeń.
Narzędzia: Analizatory sieciowe, cyfrowe zestawy testowe i narzędzia SCD (System Configuration Description).
Zakres:
1. Testowanie zgodności komunikacji: Zapewnia zgodność stosów komunikacyjnych IED i modeli danych ze standardami IEC 61850.
2. Testowanie wydajności sieci SV/GOOSE:
(1). Monitorowanie ruchu: Zapewnia brak utraty pakietów lub kongestii.
(2). Testowanie opóźnień: Mierzy opóźnienia end-to-end dla dostarczania SV i wykonywania wyłączeń GOOSE, zapewniając spełnienie wymagań szybkości zabezpieczeń.
(3). Testowanie dokładności synchronizacji: Potwierdza, że błędy synchronizacji próbkowania MU pozostają w dopuszczalnych granicach (zazwyczaj ±1 μs).
3. Symulacja w pętli zamkniętej: Buduje środowisko symulacji w czasie rzeczywistym, obejmujące modele systemu pierwotnego, symulatory MU i wiele urządzeń IED, aby przetestować działanie zabezpieczeń w złożonych scenariuszach zakłóceń sieciowych.
Polish (PL)c) Testowanie eksploatacyjne i konserwacyjne
Narzędzia: Przenośne analizatory SV/GOOSE lub optyczne multimetry cyfrowe.
Zakres: Podczas konserwacji inżynierowie mogą bezpośrednio uzyskać dostęp do danych magistrali procesowej, „odczytywać” wartości SV jak sygnały analogowe lub „nasłuchiwać” stanów GOOSE, co pozwala na szybką lokalizację usterki.
Technologia IEC 61850 i SV przeniosła stacje elektroenergetyczne z okablowanego „świata analogowego” do sieciowego „świata cyfrowego”. Choć przejście to oferuje znaczne zalety, stawia również wyższe wymagania w zakresie projektowania, testowania i eksploatacji.
Nacisk w testowaniu rozszerzył się z kontroli funkcjonalnych na poziomie urządzeń na kompleksową walidację wydajności komunikacji, koordynacji systemu i synchronizacji czasu. Biegłość w konfiguracji systemu opartej na SCD, analizie ruchu sieciowego i cyfrowych narzędziach testowych stała się niezbędna dla dzisiejszych inżynierów energetyków.
Ta transformacja to nie tylko modernizacja technologiczna, ale także zmiana paradygmatu, kładąca fundamenty pod budowę inteligentniejszych, bardziej elastycznych i niezawodnych sieci elektroenergetycznych przyszłości.
