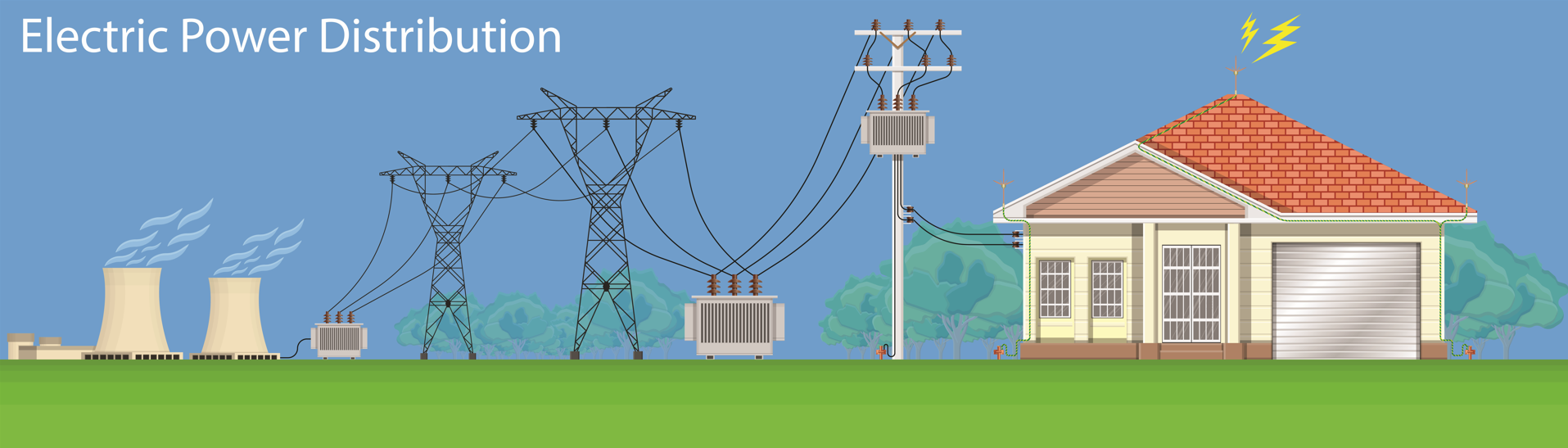

Energia elektryczna jest niezbędnym zasobem, który zapewnia sprawne i wygodne funkcjonowanie współczesnego życia. Proces dostarczania energii elektrycznej — od momentu jej wytworzenia do punktu, w którym trafia do naszych domów — jest bardzo złożony. Urządzenia stacyjne odgrywają kluczową rolę w tym procesie. Dzięki integracji i połączeniu różnych komponentów podstacji, energia elektryczna wytwarzana w elektrowniach może być bezpiecznie i wydajnie przesyłana i dystrybuowana do każdego gospodarstwa domowego.
Urządzenia stacyjne dzielą się zasadniczo na urządzenia pierwotne i urządzenia wtórne.
Urządzenia pierwotne to aparatura elektryczna wysokiego napięcia bezpośrednio zaangażowana w wytwarzanie, przesyłanie i dystrybucję energii elektrycznej. Obejmuje to generatory, transformatory, wyłączniki automatyczne, odłączniki (izolatory), przełączniki automatyczne, styczniki, łączniki nożowe, szyny zbiorcze, linie przesyłowe, kable elektroenergetyczne, dławiki i silniki elektryczne. Urządzenia te są ze sobą połączone, tworząc systemy wytwarzania, przesyłu i dystrybucji — lub wspierając inne procesy przemysłowe.
Urządzenia wtórne to niskonapięciowe urządzenia elektryczne, które monitorują, kontrolują, regulują i chronią urządzenia pierwotne. Systemy te dostarczają również dane operacyjne, monitorują stan i sygnały sterujące dla operatorów i personelu konserwacyjnego. Kluczowe urządzenia wtórne obejmują panele sterowania, panele pomiarowe i sterownicze, panele zabezpieczające (w tym przekaźniki zabezpieczające i urządzenia automatyki), rozdzielnice niskiego napięcia, panele zasilania DC, akumulatory, ładowarki, zasilacze bezprzerwowe (UPS), skrzynki zaciskowe, urządzenia blokujące, instrumenty pomiarowe, przetworniki, bezpieczniki, przełączniki pomocnicze, kable wtórne i systemy sterowania nadzorczego.
Generator przetwarza różne formy energii na energię elektryczną poprzez indukcję elektromagnetyczną. Generatory występują w wielu typach, od jednostek o dużej skali w elektrowniach po przenośne generatory domowe i jednostki specjalistyczne do unikalnych zastosowań.
W elektrowniach do głównych typów należą:
Generatory na paliwa konwencjonalne (węgiel, gaz, olej napędowy) – Ponad 60% światowej produkcji energii elektrycznej, dojrzała technologia, ale wyższa emisja.
Generatory energii odnawialnej (wiatr, fotowoltaika, hydroenergia) – Najszybciej rozwijający się segment, osiągający 29% światowej produkcji w 2022 r. (dane IEA).
Generatory jądrowe – Zasilane rozszczepieniem jądrowym, z około 440 jednostkami operacyjnymi na całym świecie (World Nuclear Association, 2023).
Transformator mocy to urządzenie statyczne, które zmienia napięcie AC (lub prąd) z jednego poziomu na inny, zachowując tę samą częstotliwość. Transformatory dzielą się na podwyższające i obniżające napięcie.
Energia elektryczna wytwarzana w elektrowniach zazwyczaj opuszcza generator przy napięciu 10–30 kV. W celu wydajnego przesyłu na duże odległości transformatory podwyższające zwiększają napięcie do 220–800 kV. Gdy energia elektryczna zbliża się do obszarów miejskich, szereg transformatorów obniżających redukuje napięcie etapami, aż osiągnie ono standardowe poziomy zasilania domowego.
Wyłączniki automatyczne mają kluczowe znaczenie dla zapewnienia bezpiecznej i ciągłej pracy systemu elektroenergetycznego. Wyłączniki wysokiego napięcia, niezbędne w elektrowniach i podstacjach, są wyposażone w zdolności do gaszenia łuku.
Podczas normalnej pracy włączają się i wyłączają, aby kontrolować prądy obciążenia i prądy jałowe.
W przypadku awarii współpracują z przekaźnikami zabezpieczającymi, aby szybko przerwać prądy zwarciowe, zapobiegając uszkodzeniu sprzętu i przerwom w dostawie prądu.
Niezawodność wyłączników wysokiego napięcia bezpośrednio wpływa na bezpieczeństwo całej sieci elektroenergetycznej.
Odłączniki to urządzenia mechaniczne służące do izolowania urządzeń elektrycznych od obwodów pod napięciem w celu konserwacji, operacji transferu lub przełączania małych obciążeń. Nie posiadają one zdolności gaszenia łuku.
Główne funkcje:
Bezpieczeństwo – Izolacja źródła zasilania zapewnia, że konserwowany sprzęt jest fizycznie oddzielony od sieci pod napięciem.
Elastyczność operacyjna – W systemach dwuszynowych umożliwiają płynne przenoszenie obciążeń lub sprzętu między szynami zbiorczymi.
Kontrola małych obciążeń – Zdolne do łączenia lub rozłączania obwodów o niskim natężeniu prądu w celu ułatwienia elastycznych konfiguracji sieci.
CT i PT to niezbędne urządzenia pomiarowe działające na podobnych zasadach jak transformatory, przekształcające wysokie napięcie lub prąd na proporcjonalnie niskie wartości w celu bezpiecznego pomiaru i ochrony.
Powody stosowania:
Bezpieczeństwo – Zapobiega bezpośredniemu pomiarowi niebezpiecznie wysokich napięć lub prądów.
Dokładność – Zapewnia standardowe wejścia dla przekaźników zabezpieczających, liczników i systemów monitorowania.
Izolacja – Elektrycznie oddziela personel i niskonapięciowe obwody sterowania od systemów wysokiego napięcia.
Przekładniki CT i PT są niezbędne w zastosowaniach przesyłowych, dystrybucyjnych i sterowniczych do monitorowania fazy, napięcia i prądu w czasie rzeczywistym.
Systemy wtórne monitorują, mierzą, kontrolują i chronią pracę urządzeń pierwotnych oraz całego systemu elektroenergetycznego. Obejmują one systemy DC, zasilanie pomocnicze stacji, systemy sterowania nadzorczego, wtórne pętle sterowania, mikroprocesorowe przekaźniki zabezpieczające, urządzenia pomiarowe i systemy bilingowe.
Kluczowe przykłady:
Panele komunikacji zdalnej i synchronizacji GPS – Zawierają jednostki komunikacji zdalnej, konwertery protokołów i zegary GPS, aby zapewnić dokładną wymianę danych z centrami dyspozytorskimi i synchronizację czasu między urządzeniami.
Ogólne panele pomiarowe i sterownicze – Mierzą systemy DC i napięcia szyn (powszechnie stosowane w podstacjach ≤35 kV).
Panele odciążania przy spadku częstotliwości/napięcia – Automatycznie odłączają obciążenia, gdy napięcie lub częstotliwość szyny spadnie poniżej wartości progowych.
Panele zasilania do testowania zabezpieczeń przekaźnikowych – Zapewniają kontrolowane zasilanie DC do testowania przekaźników zabezpieczających.
Panele zabezpieczenia/sterowania głównego transformatora – Zawierają zabezpieczenia różnicowe, rezerwowe i nieelektryczne dla transformatorów.
Panele zabezpieczenia/sterowania odpływów – Monitorują obwody zasilające i wyzwalają w przypadku awarii, aby chronić personel, sprzęt i sieć.
Panele pomiaru energii – Rejestrują dane o zużyciu energii dla każdego odpływu.
Panele ładowania DC – Przetwarzają zasilanie AC stacji na DC do użytku przez urządzenia zabezpieczające i sterujące, jednocześnie monitorując stan każdego odpływu DC.
Służy do weryfikacji niezawodności działania przekaźników zabezpieczających w podstacjach. Zabezpieczenie przekaźnikowe jest niezbędne do ochrony całego systemu elektroenergetycznego poprzez szybkie i dokładne izolowanie awarii.

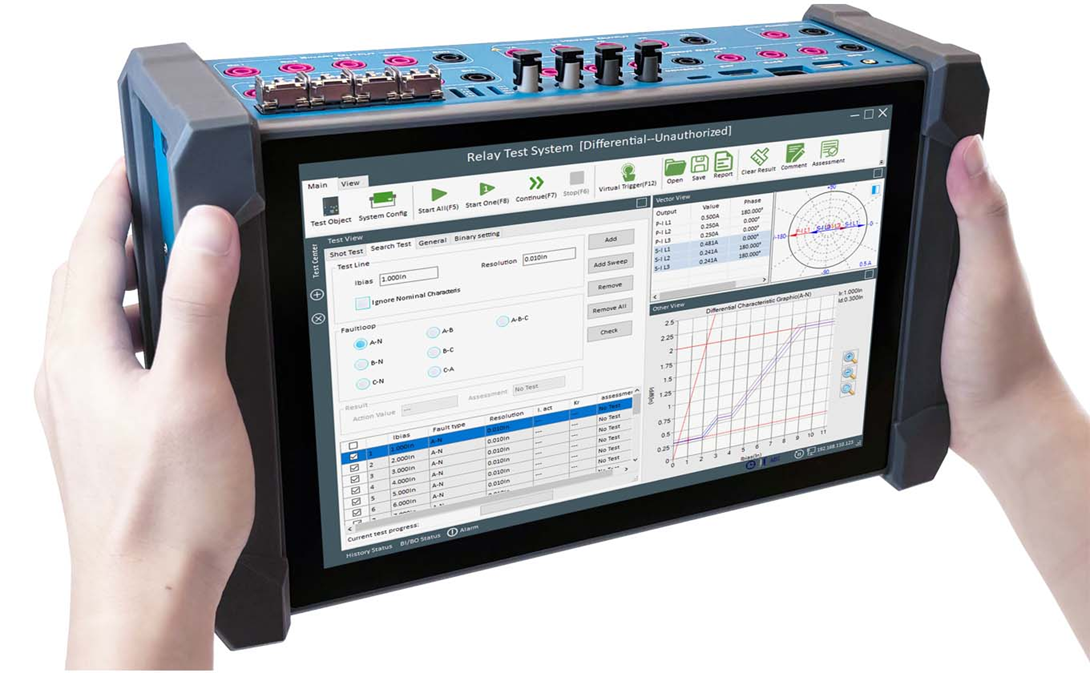

Testery KINGSINE symulują typowe warunki awaryjne i wysyłają sygnały testowe do przekaźników, aby potwierdzić ich prawidłowe działanie. Wyposażone w zintegrowany akumulator i profesjonalne oprogramowanie testowe oparte na systemie Linux, nasze jednostki nie wymagają zewnętrznego zasilania ani komputera. Ta kompaktowa, przełomowa konstrukcja waży zaledwie 3,8 kg, co czyni ją najlżejszą w swojej klasie.

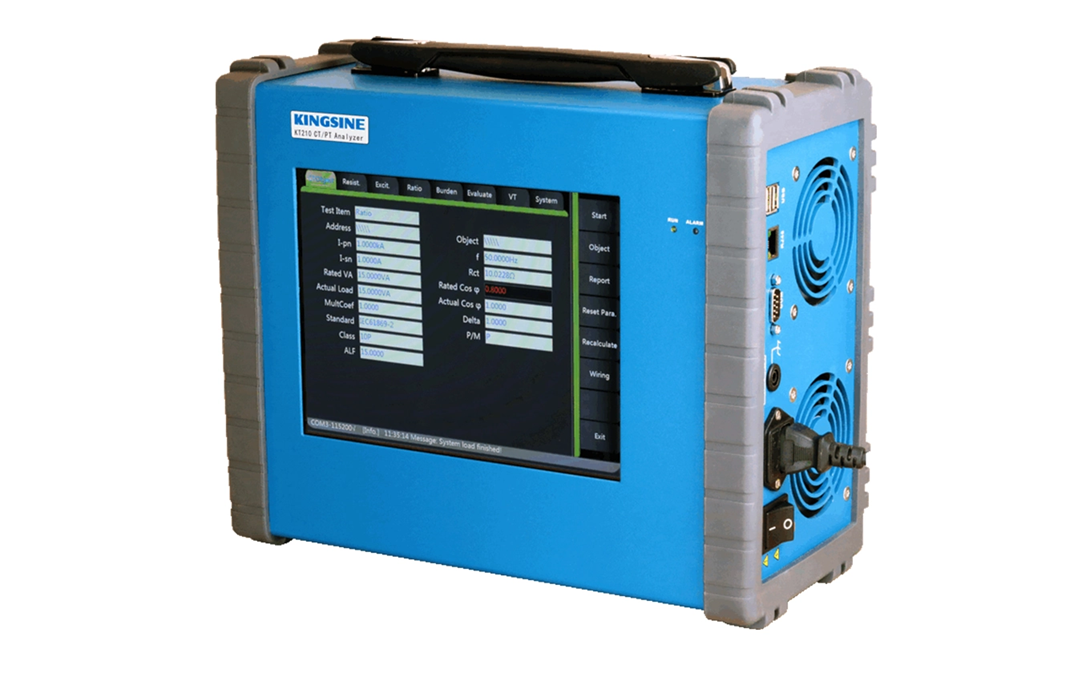

Zaprojektowany do kompleksowej analizy przekładników prądowych i napięciowych. Podobnie jak nasze testery przekaźników, analizator CT/PT KINGSINE został zaprojektowany z myślą o mobilności, ma mały rozmiar, wagę poniżej 8 kg, wbudowany ekran dotykowy i preinstalowane oprogramowanie testowe.
Niezbędne dla zakładów energetycznych i użytkowników przemysłowych do weryfikacji parametrów systemu AC, takich jak faza, prąd i napięcie. Źródło zasilania i kalibrator KINGSINE dostarcza napięcie i prąd AC/DC z dokładnością 0,05%, zapewniając precyzyjną kalibrację. Wszystkie nasze produkty są objęte trzyletnią bezpłatną gwarancją i dożywotnim serwisem konserwacyjnym.
