Testy zabezpieczenia łukowego z KINGSINE KFA320

Ochrona łukoochronna odgrywa kluczową rolę w systemach zabezpieczeń przekaźnikowych, zapewniając szybką obronę przed ekstremalnymi zagrożeniami powodowanymi przez zwarcia łukowe w systemach elektroenergetycznych. Temperatura łuku może sięgać od tysięcy do dziesiątek tysięcy stopni Celsjusza, a jego potencjał niszczycielski rośnie wykładniczo wraz z upływem czasu. Rozbłyski łuku mogą natychmiast przepalić warstwy izolacji, stopić przewodniki, a nawet spowodować wybuchy lub pożary — prowadząc do trwałych uszkodzeń kluczowych urządzeń, takich jak rozdzielnice, transformatory i kable, co skutkuje wysokimi kosztami konserwacji. Co więcej, intensywne światło i wysoka temperatura uwalniane przez łuk stanowią bezpośrednie zagrożenie dla bezpieczeństwa personelu, mogąc spowodować poważne oparzenia lub porażenie prądem.

Aby skutecznie ocenić zdolność systemu zabezpieczeń przekaźnikowych do reagowania na zwarcia łukowe, System Symulacji Łuku firmy KINGSINE wykorzystuje innowacyjną technologię optoelektronicznego wzbudzania kompozytowego. Zapewnia on precyzyjne, zsynchronizowane sygnały wyjściowe, które symulują zarówno sygnały świetlne łuku, jak i sygnały prądu zwarciowego (z dokładnością do 0,02%), wiernie odwzorowując kluczowe charakterystyki rzeczywistych zwarć łukowych. Pozwala to na precyzyjną weryfikację, czy urządzenia zabezpieczające potrafią dokładnie wykryć cechy łuku i wydać polecenia wyłączenia w ciągu milisekund (minimalna rozdzielczość: 1 ms). Zapewnia to, że czas usuwania zwarcia pozostaje w bezpiecznym progu i dostarcza naukowych podstaw do oceny niezawodności i szybkości reakcji systemu zabezpieczeń.

Poprzez walidację tego milisekundowego mechanizmu szybkiej ochrony, uwalnianie energii łuku może być skutecznie tłumione, co znacząco redukuje uszkodzenia sprzętu i zapobiega eskalacji awarii. Dane testowe pokazują, że zastosowanie tego rozwiązania ochronnego może skrócić czas usuwania zwarcia o ponad 90% w porównaniu z metodami tradycyjnymi. Nie tylko zmniejsza to zakres uszkodzeń sprzętu i obniża koszty napraw, ale także zapewnia bardziej niezawodną barierę bezpieczeństwa dla personelu na miejscu.

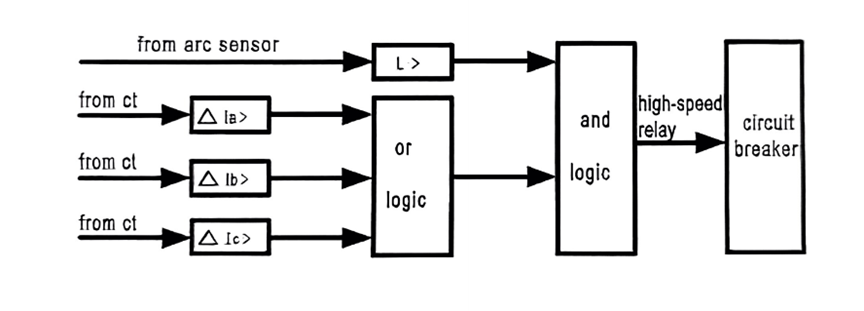

Schemat Logiczny Ochrony Łukoochronnej

System ochrony łukoochronnej KINGSINE wykorzystuje czujniki światła łuku do wykrywania sygnałów optycznych emitowanych przez zwarcia łukowe w czasie rzeczywistym i łączy to z pomiarami prądu uzyskanymi przez przekładniki prądowe (CT) monitorujące obwód trójfazowy. Gdy spełnione są zarówno sygnały świetlne łuku, jak i kryteria nadprądowe lub udaru prądowego (takie jak L> lub Ia>), logika ochrony dokonuje kompleksowej oceny aktualnego stanu obwodu. Po potwierdzeniu usterki system natychmiast uruchamia szybki przekaźnik w celu wyłączenia wyłącznika, błyskawicznie izolując usterkę i skutecznie ograniczając energię łuku.

Przygotowanie do Testu

1. Topologia Połączeń Systemu

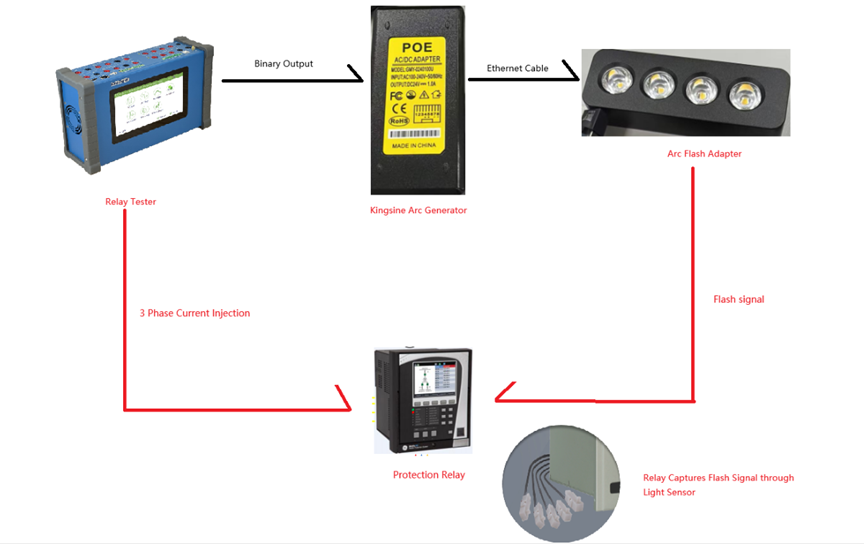

Podłącz generator łuku w następujący sposób:

• Terminal wejściowy → Tester zabezpieczeń przekaźnikowych (używany do odbierania sygnałów wyjść binarnych)

• Terminal wyjściowy → Adapter rozbłysku łuku

Podłącz trójfazowe zaciski wyjściowe prądu (Ia/Ib/Ic) testera zabezpieczeń przekaźnikowych do obwodu próbkowania prądu testowanego urządzenia.

Wyrównaj końcówkę wyjściową adaptera rozbłysku łuku z oknem detekcji światła czujnika łuku na urządzeniu zabezpieczającym. Zapewnia to prawidłowy odbiór sygnału rozbłysku łuku do detekcji.

Adapter rozbłysku łuku spełnia normy IEC 61439-2 w zakresie natężenia światła:

√ Jednoczesne podanie symulowanego prądu zwarciowego i sygnału świetlnego

√ Obsługa symulacji łuku przejściowego z czasem narastania ≤1 ms

√ Opóźnienie sygnału optyczno-elektrycznego < 100 μs

Tester zabezpieczeń przekaźnikowych firmy KINGSINE, taki jak KFA320, wykorzystuje technologię generowania sygnałów o wysokiej precyzji i posiada:

• Szeroki zakres wyjściowy prądu: 0–20 A płynnie regulowany

• Bardzo wysoka dokładność: ±0,02% precyzji odniesienia

• Wielokanałowe wyjście synchroniczne: obsługuje 6 × 20 A, do 60 A równolegle

• Lekka konstrukcja: tylko 3,8 kg, łącząca precyzję klasy laboratoryjnej z przenośnością terenową

Produkty KINGSINE zapewniają kompleksowe możliwości testowe do walidacji ochrony łukoochronnej.

2. Konfiguracja Oprogramowania

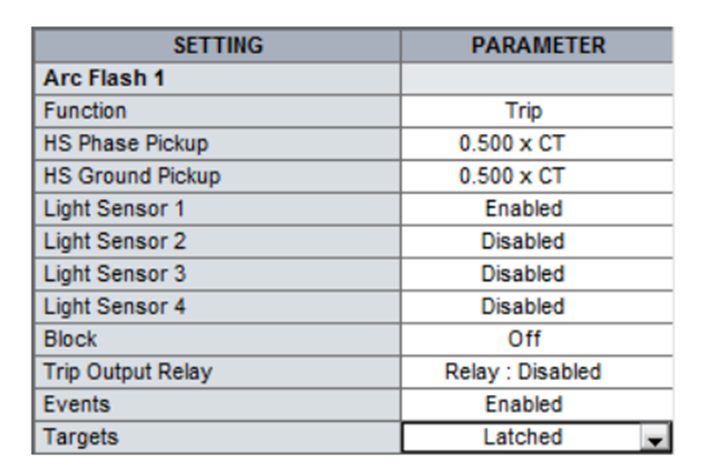

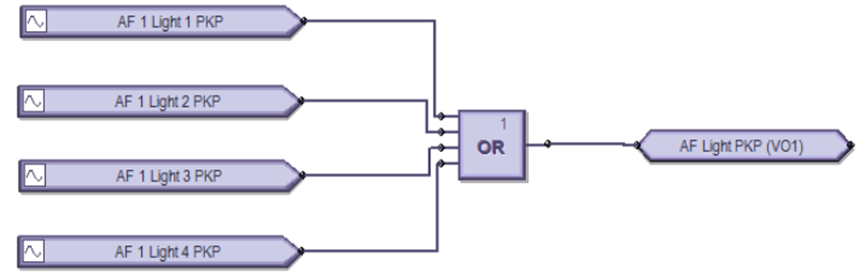

Wejdź do menu urządzenia zabezpieczającego, aby ustawić próg prądu fazowego dla ochrony łukowej i włączyć funkcję czujnika światła.

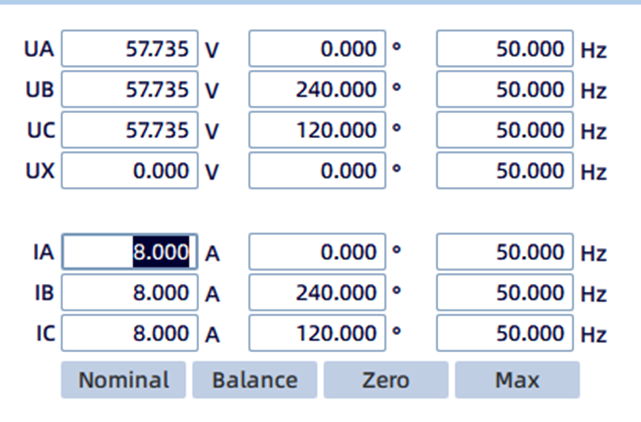

W oprogramowaniu testera zabezpieczeń przekaźnikowych skonfiguruj parametry za pomocą modułu AC Test / Sequence Test:

Moduł ten umożliwia użytkownikom bezpośrednią konfigurację parametrów wyjściowych i szybkie ustawienie progów prądowych spełniających warunki wyzwolenia ochrony łukowej. Alternatywnie, wartość wyjściową prądu można ustawić nieco poniżej progu i zwiększać ją krokowo, aby zweryfikować poprawność wyzwalania.

Logika Generatora Łuku:

• Warunek wyzwolenia: Aktywowany tylko po wykryciu napięcia przejściowego na porcie wejściowym sygnału

• Metoda sterowania: Sygnał wyzwalający wysyłany przez port wyjścia binarnego (BO) testera zabezpieczeń

• Koordynacja czasowa: Polecenie wyzwolenia wysyłane natychmiast po rozpoczęciu testu

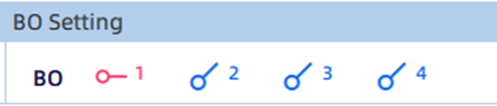

Port wyjścia binarnego obsługuje szybką konfigurację wł./wył. za pomocą dotyku.

Ten moduł oprogramowania został zbudowany w oparciu o rewolucyjny projekt interakcji człowiek-maszyna (HMI), wspierający:

• Konfigurację parametrów jednym kliknięciem – ustawiaj wartości wyjściowe bezpośrednio, bez wymaganej wiedzy technicznej

• Inteligentne przetwarzanie wsadowe – jednoczesna konfiguracja progów dla wielu faz w jednej operacji

• Zapisywanie szablonów – parametry testowe można zapisać lokalnie i automatycznie wczytać przy następnym użyciu

Uproszczony, trzystopniowy proces testowania łuku:

1. Wprowadź początkową wartość prądu

2. Dotykowa konfiguracja wł./wył. portu BO

3. Kliknij „Start Test”

KINGSINE przestrzega przyjaznej dla użytkownika filozofii projektowania oprogramowania, dostarczając intuicyjny interfejs „to, co widzisz, jest tym, co otrzymujesz”, zapewniając wydajniejszą pracę.

3. Testy Symulacyjne

Użyj testera przekaźników ochronnych w połączeniu z czujnikiem światła łuku, aby symulować sygnały rozbłysku łuku i warunki prądu zwarciowego oraz zweryfikować dokładność odpowiedzi urządzenia zabezpieczającego.
Przeanalizuj dzienniki zdarzeń, aby potwierdzić, czy logika wyłączenia i charakterystyka opóźnienia czasowego są zgodne ze skonfigurowanymi ustawieniami.

Obsługuje powtarzalne testy i generuje profesjonalne raporty w formacie RTF/PDF zgodne ze standardami branżowymi za pomocą jednego kliknięcia — zapewniając identyfikowalność danych i powtarzalność wyników.
