Cel testu:
Zapewnienie, że system fotowoltaiczny może niezawodnie odłączyć się od sieci w nienormalnych warunkach napięciowych, zapobiegając uszkodzeniu sprzętu i chroniąc stabilność sieci.
Metoda testowa:

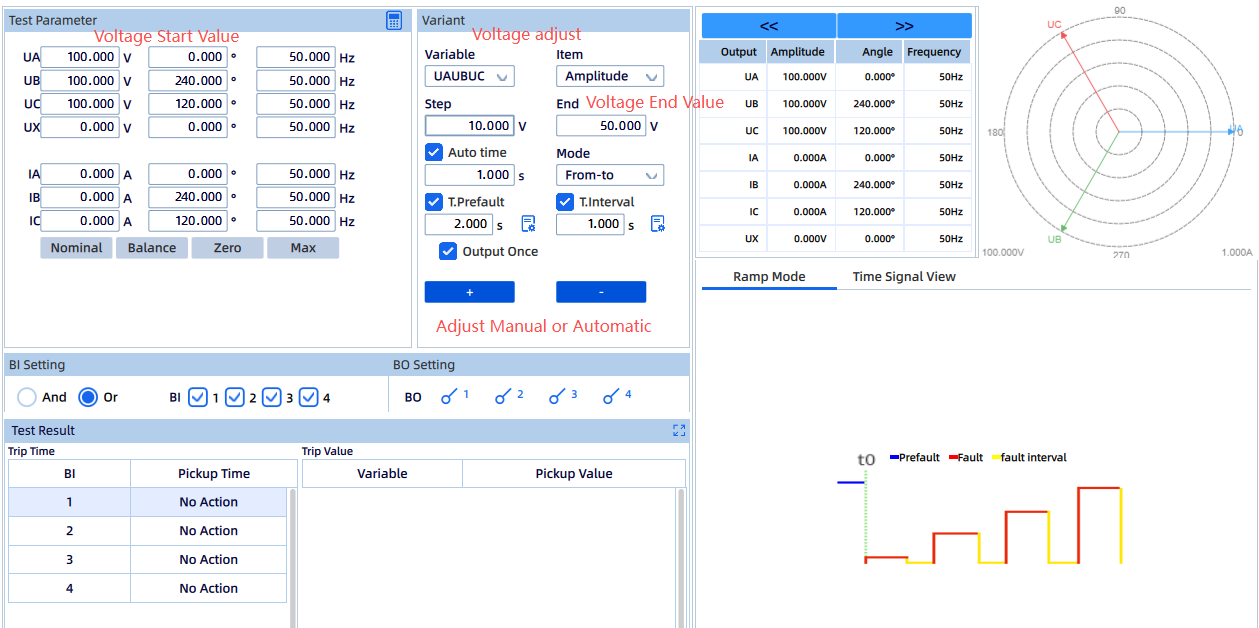

Użyj KFA310 do wyprowadzenia regulowanego napięcia o częstotliwości sieciowej i symulacji zarówno warunków nadnapięcia (np. 120% Un), jak i podnapięcia (np. 80% Un). Sprawdź, czy przekaźnik zabezpieczający wydaje polecenie wyzwolenia po skonfigurowanym opóźnieniu czasowym i zarejestruj rzeczywiste wartości zadziałania oraz czas operacji.

Cel testu:
Weryfikacja prawidłowej reakcji na odchylenia częstotliwości sieci i zapobieganie pracy systemów fotowoltaicznych poza nominalnymi granicami częstotliwości.
Metoda testowa:

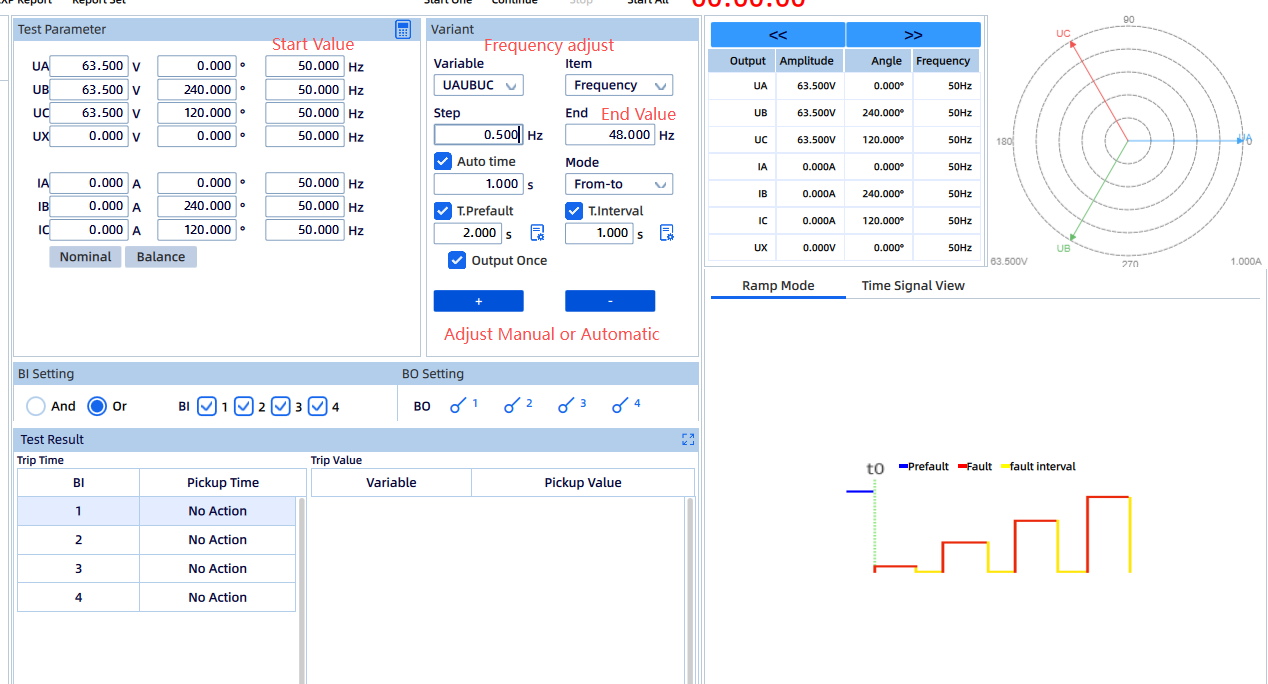

Użyj KFA310 do generowania sygnałów napięciowych o zmiennej częstotliwości. Przetestuj, czy urządzenie zabezpieczające działa prawidłowo z określonym opóźnieniem, gdy częstotliwość przekroczy górną granicę (np. 50,5 Hz) lub spadnie poniżej dolnej granicy (np. 49,5 Hz).

Cel testu:
To najważniejszy test bezpieczeństwa. W przypadku utraty sieci energetycznej system fotowoltaiczny musi wykryć stan wyspowy i szybko (zazwyczaj w ciągu 2 sekund) przestać zasilać linię, aby zapewnić bezpieczeństwo personelu.
Metoda testowa:
Metoda aktywnego dryfu częstotliwości
Użyj KFA310 do symulacji sieci i ustanowienia normalnych warunków zasilania. Następnie odłącz wyjście KFA310, aby symulować awarię sieci, podłączając jednocześnie rezystancyjne obciążenie, aby reprezentować obciążenie lokalne. Monitoruj częstotliwość wyjściową falownika i zachowanie napięcia za pomocą KFA310, aby określić, czy wykrywanie wysp działa prawidłowo.
Metoda pasywna
Użyj KFA310 do symulacji bezpośredniej utraty napięcia sieciowego. Sprawdź, czy przekaźnik zabezpieczający POI wyzwala z powodu nieprawidłowości napięcia i/lub częstotliwości. Test ten jest często łączony z testami zabezpieczeń nad/podnapięciowych i nad/podczęstotliwościowych.

Cel testu:
W przypadku projektów PV na potrzeby własne, gdzie przepływ mocy zwrotnej do sieci nadrzędnej jest niedozwolony, zabezpieczenie musi zadziałać, gdy wygenerowana moc przekroczy lokalne zapotrzebowanie na obciążenie.
Metoda testowa:

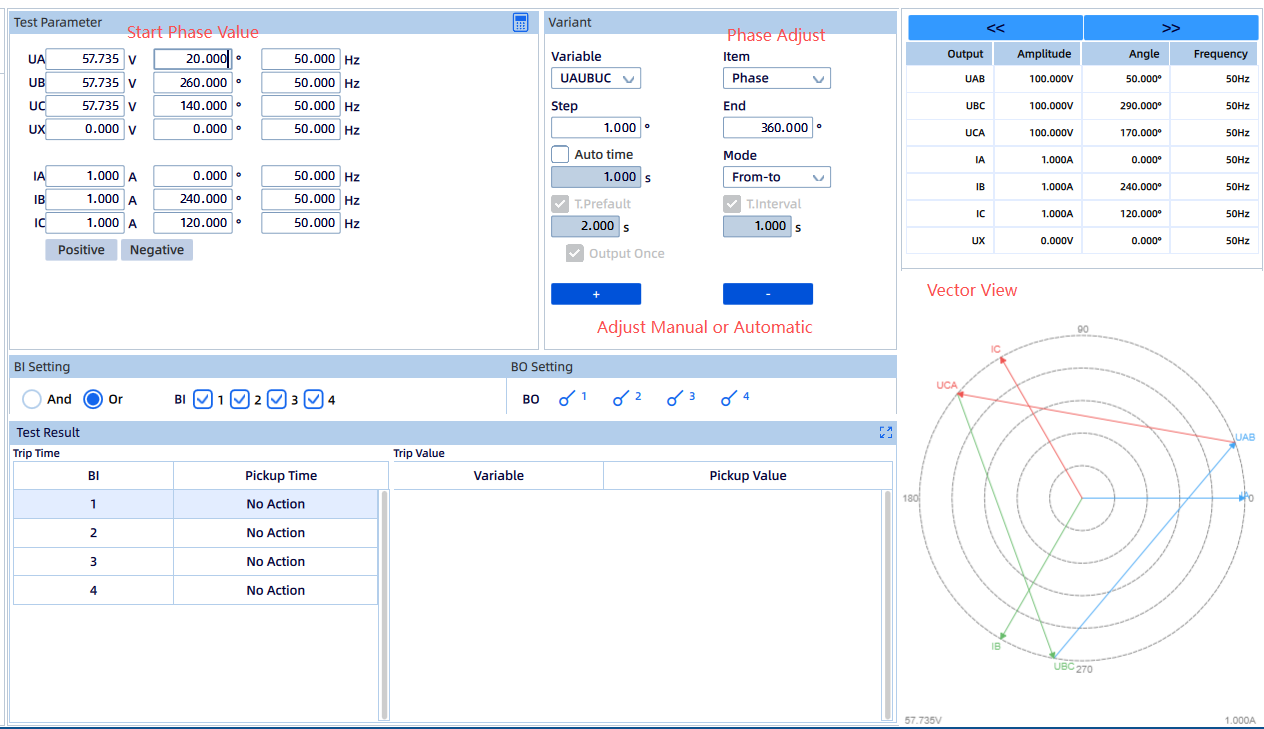

Użyj KFA310 do symulacji napięcia i prądu systemu. Poprzez regulację kąta fazowego między napięciem a prądem, symuluj przepływ mocy zwrotnej ze strony PV do strony sieci. Sprawdź, czy przekaźnik zabezpieczający wydaje polecenie wyzwolenia lub redukcji mocy, gdy moc zwrotna przekroczy ustawiony próg w określonym czasie opóźnienia.

Cel testu:
Po przywróceniu napięcia sieciowego system PV powinien być w stanie bezpiecznie połączyć się ponownie, automatycznie lub ręcznie.
Metoda testowa:

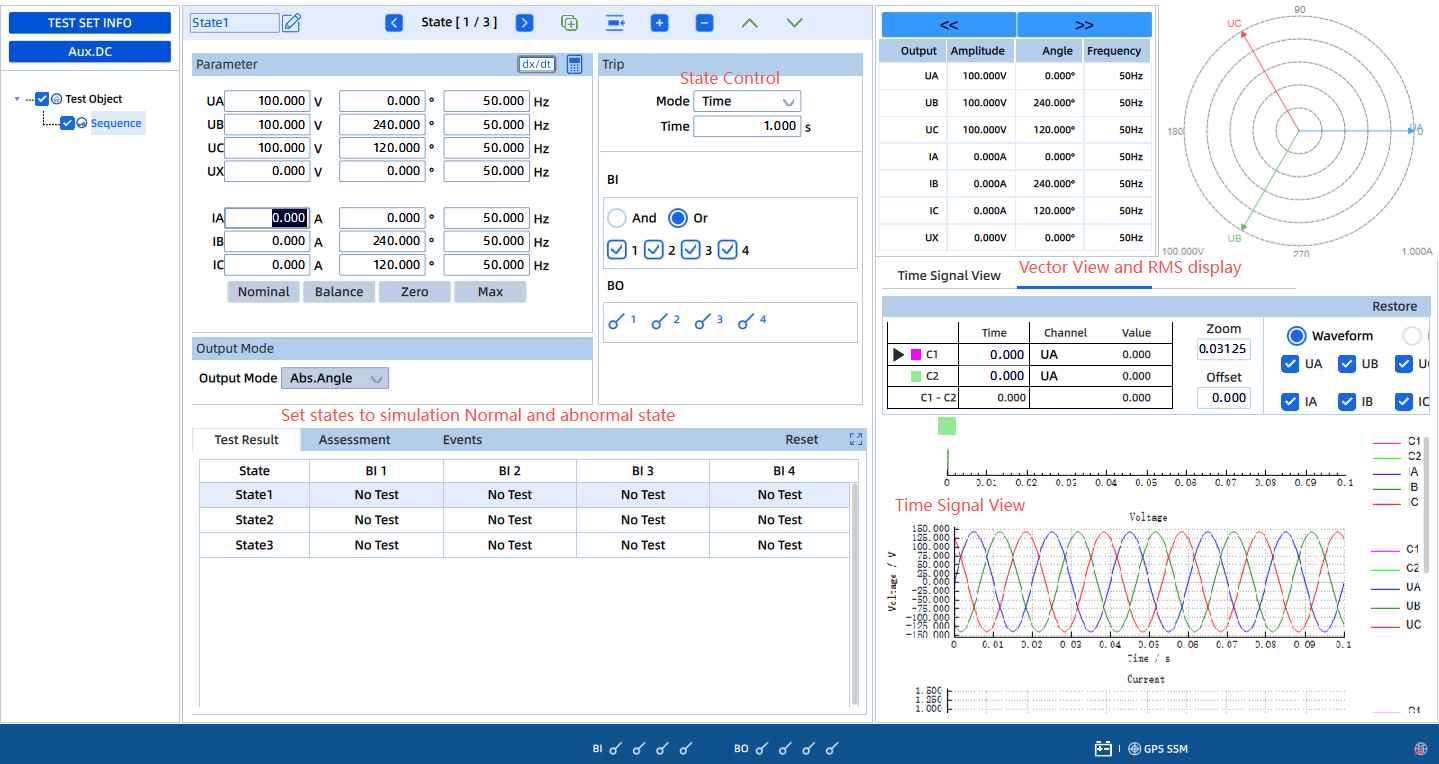

Użyj KFA310 do symulacji powrotu napięcia sieciowego od zera do wartości znamionowej. Sprawdź, czy wyłącznik sprzęgający ma pozwolenie na zamknięcie — lub zamyka się automatycznie — po spełnieniu warunku „obecności napięcia”.

Cel testu:
W przypadku średnich i dużych elektrowni fotowoltaicznych lub projektów podlegających wymogom kodeksu sieciowego należy sprawdzić, czy falownik pozostaje podłączony i wspiera sieć podczas krótkotrwałych zapadów napięcia.
Metoda testowa:

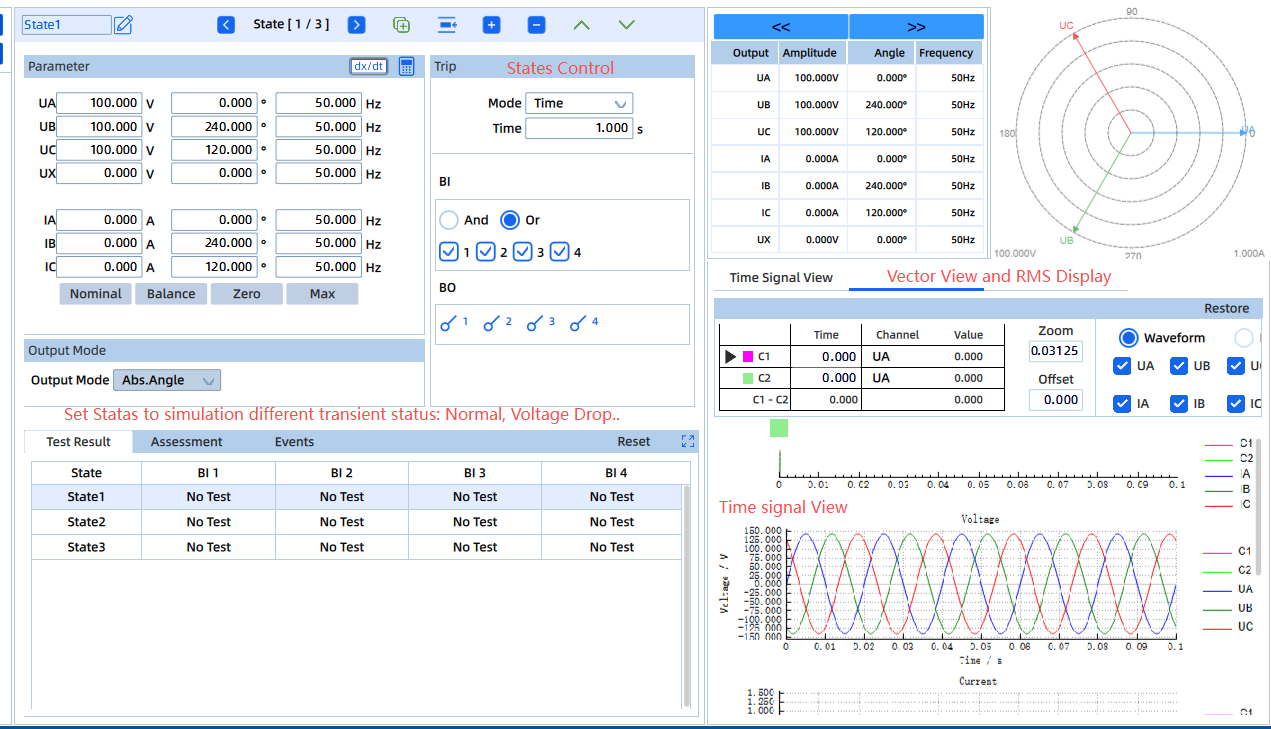

Użyj KFA310 do wyprowadzenia profili zapadów napięcia zgodnych z krajowymi lub lokalnymi kodeksami sieciowymi (na przykład spadek napięcia do 20% wartości znamionowej przez 625 ms). Monitoruj, czy inwerter pozostaje podłączony. Dzięki możliwości symulacji dynamicznej KFA310 może również wyprowadzać wsparcie prądem reaktywnym podczas zdarzenia przejazdu przez zakłócenie.

Cel testu:
Weryfikacja prawidłowego działania wbudowanych zabezpieczeń falownika — takich jak zabezpieczenie nadprądowe, nadnapięciowe DC i zabezpieczenie przed błędem izolacji.
Metoda testowa:

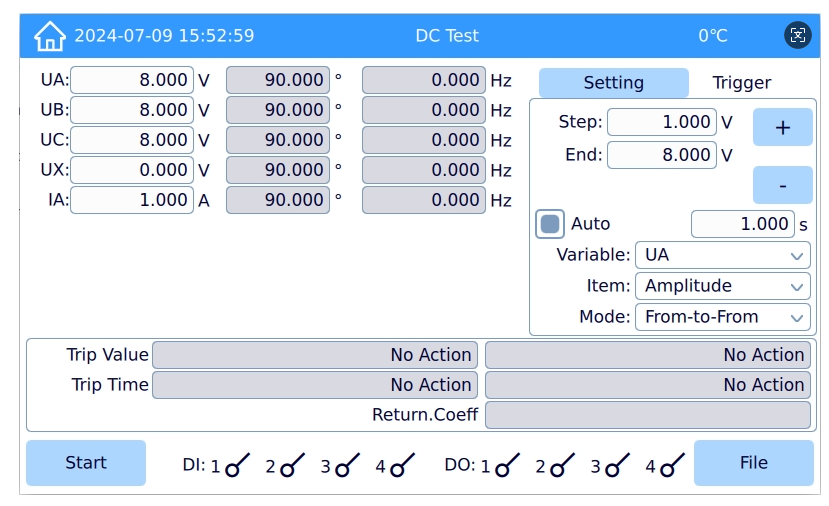

Wywołaj alarmy inwertera lub wyłączenie poprzez regulację wyjść AC KFA310 w celu symulacji usterek po stronie AC lub poprzez koordynację ze źródłem DC w celu symulacji nienormalnych warunków po stronie DC. Sprawdź rzeczywiste progi zadziałania i czasy operacji w porównaniu ze skonfigurowanymi ustawieniami.

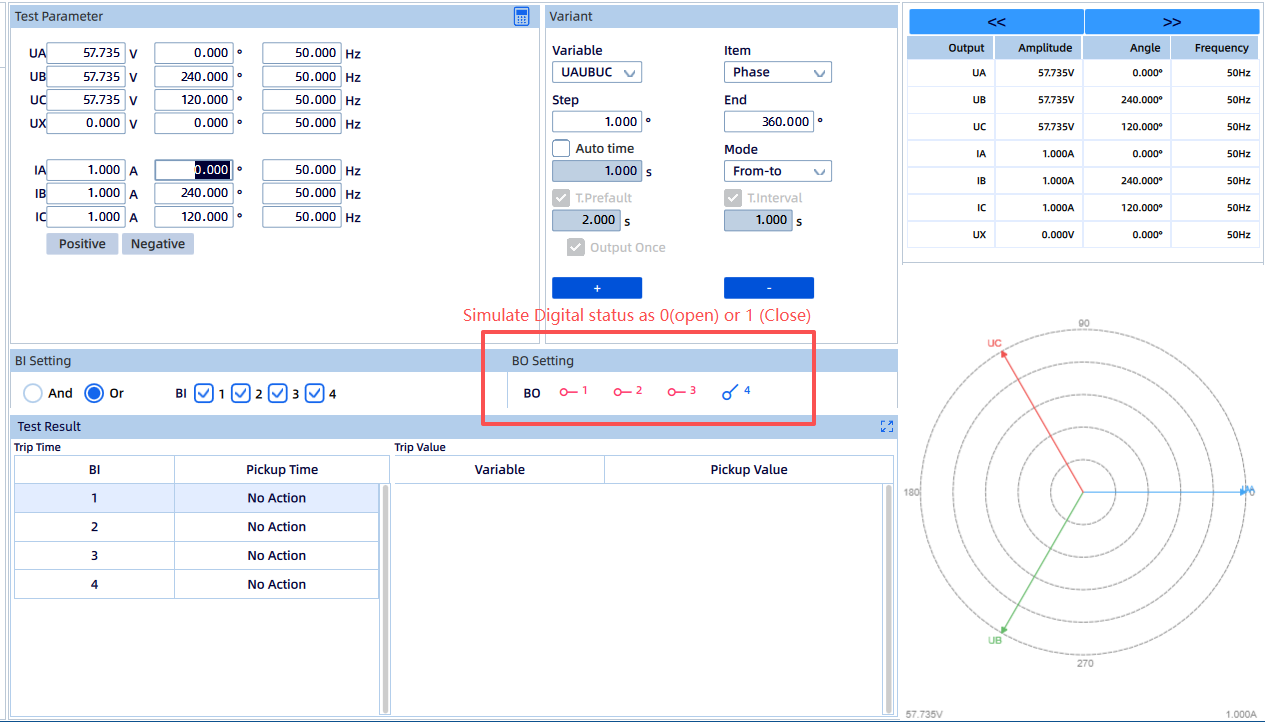

Użyj symulacji wejść/wyjść cyfrowych KFA310 do generowania sygnałów alarmowych lub błędów. Sprawdź, czy sygnały statusu SPD są poprawnie przesyłane do systemu monitoringu lub SCADA.


Przenośny i elastyczny:
Kompaktowy i lekki, odpowiedni do niskonapięciowych pomieszczeń rozdzielni o ograniczonej przestrzeni.
Wszechstronne możliwości wyjściowe:
Standardowe cztery fazy napięcia i trzy fazy prądu, z precyzyjną regulacją częstotliwości i kąta fazowego.

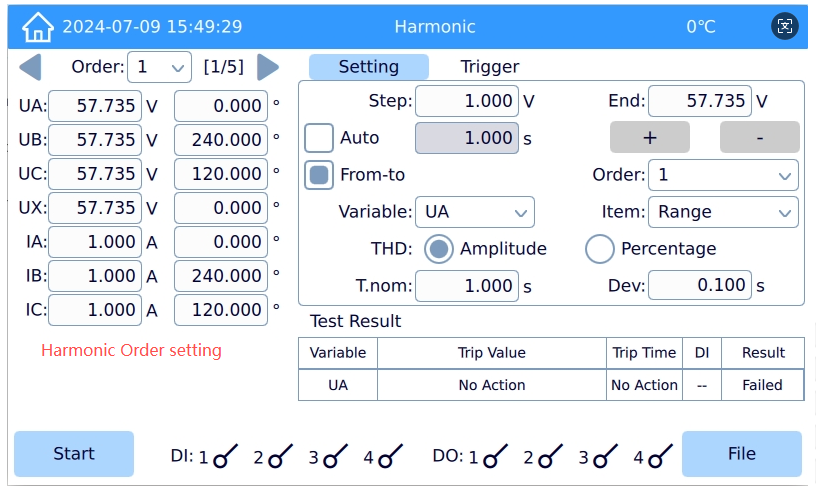

Zdolność generowania harmonicznych:
Wymagana do testowania jakości energii i urządzeń monitorujących.
Silne wsparcie programowe:
Wbudowane moduły testowe dla nad/podnapięcia, nad/podczęstotliwości, synchronizacji i powiązanych funkcji, z przyjazną dla użytkownika obsługą.
