Adapter LPIT: narzędzie do testów urządzeń zabezpieczeń LPIT

Przegląd produktu

KINGSINE LPIT Adapter to precyzyjne urządzenie do konwersji i wzmacniania sygnałów, zaprojektowane specjalnie do testowania przekładników małej mocy (LPIT). Kompatybilny z testerami przekaźników zabezpieczeniowych, nasz adapter LPIT obsługuje wiele typów wejść sygnałowych i wzmocnione wyjście, spełniając wymagania standardowego interfejsu IEC61869. Jest to idealne narzędzie do testowania inteligentnych urządzeń zabezpieczających w systemach elektroenergetycznych.

Główne zalety:

1. Wysoka precyzja przetwarzania sygnału

• Dokładność wejściowa do 0,05%, zakres wyjściowy 0~35 Vrms (różnicowy 70V), co zapewnia wiarygodne dane testowe.

• Kompatybilny z przekaźnikami zabezpieczeniowymi LPIT wiodących marek, takich jak ABB i Siemens.




2. Wszechstronna kompatybilność interfejsów

• Wielofunkcyjny interfejs wejściowy kompatybilny z różnymi produktami.

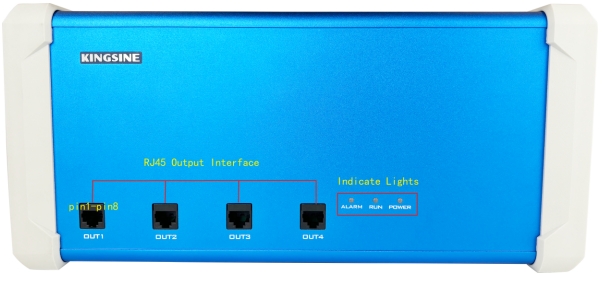

• Standardowy interfejs wyjściowy RJ45 z funkcją plug-and-play, w pełni zgodny ze standardami interfejsu IEC61869.




3. Inteligentna symulacja sygnału

• Zdolność wzmacniania sygnału: wejście 0~8 Vrms na wyjście 0~35 Vrms.

• Wyjście różnicowe: Maksymalne wyjście do 70 Vrms, spełniające wymagania testowe o wysokim zakresie dynamiki.

4. Zdolność symulacji sygnału przekładnika

• Zdolność do symulowania niskopoziomowych charakterystyk wyjściowych ABB KEVA 17.5 B20 (przekładnik napięciowy/VT) i KECA 80 C104 (przekładnik prądowy/CT) do testowania urządzeń do testowania przekaźników zabezpieczeniowych kompatybilnych z LPIT.

Specyfikacja wyjścia niskopoziomowego testera przekaźników KFA310

• Liczba kanałów: 8

• Zakres wyjściowy: 0~8 Vac/dc

• Dokładność:

  (0,01~0,8 Vrms): <0,05% Typ. / <0,1% Guar.

  (0,8~8 Vrms): <0,02% Typ. / <0,05% Guar.

Przykład zastosowania testowego LPIT: Testowanie urządzenia zabezpieczającego ABB RE6X15 UniGear

1. Konfiguracja okablowania

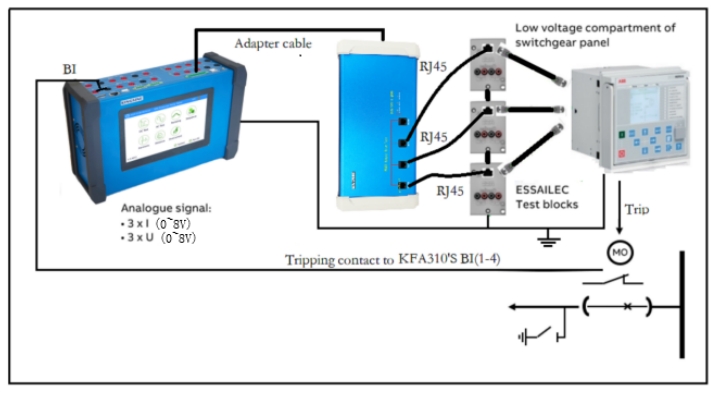

(1) Podłącz KINGSINE KFA310 do adaptera LPIT za pomocą dedykowanego kabla adaptera.

(2) Połącz adapter LPIT z urządzeniem zabezpieczającym ABB przez port RJ45, łącząc się z modułem zacisków testowych ESSILEEC.

(3) Zapewnij prawidłowe podłączenie kanałów prądowych (S1/S2) i kanałów napięciowych (a/N).

2. Konfiguracja oprogramowania

(1) Wejdź do modułu ustawień systemu KFA310 i wybierz tryb wyjścia niskopoziomowego (LLO).

(2) Skonfiguruj parametry LPIT:

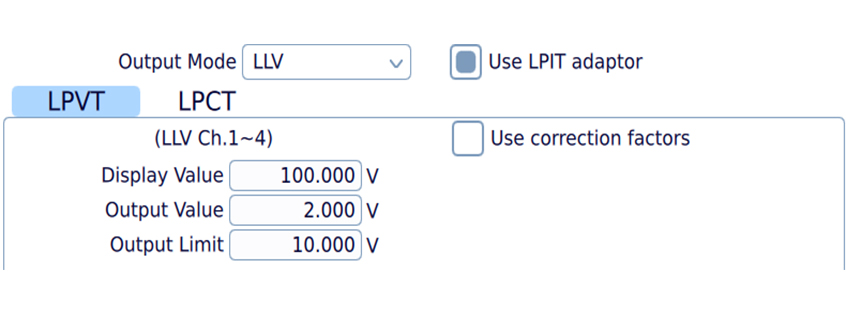

• LPVT (Niskonapięciowy przekładnik napięciowy): Ustaw stosunek wejścia/wyjścia zgodnie z rzeczywistym przełożeniem przekładnika (np. dla przełożenia 10000, przy napięciu pierwotnym 50kV, ustaw Wartość wyświetlaną na 50000V a Wartość wyjściową na 5V).

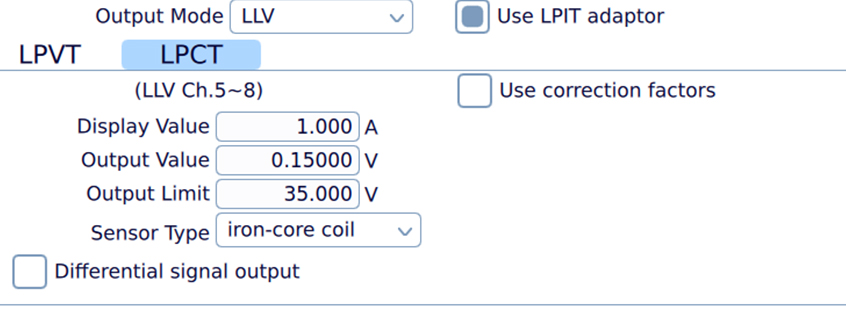

• LPCT (Niskonapięciowy przekładnik prądowy): Ustaw stosunek wejścia/wyjścia sygnału prądowego zgodnie ze specyfikacją przekładnika (np. dla przekładnika o prądzie pierwotnym 200A@50Hz i RSV=0,15mV/Hz, ustaw Wartość wyświetlaną na 200A i Wartość wyjściową na 0,15×50×1000 = 7,5V )




3. Przykład testu funkcjonalnego: Test zabezpieczenia nadprądowego

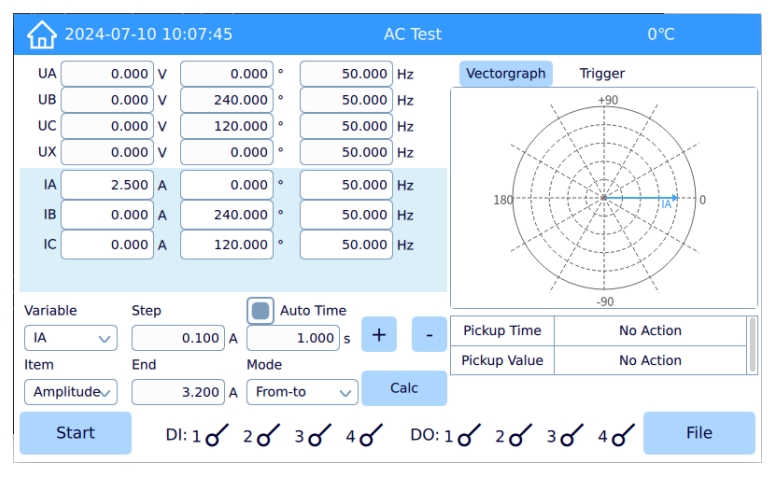

(1) W module AC KFA310 skonfiguruj wartości napięcia i prądu testowego.

(2) Wstrzyknij symulowane sygnały LPCT, stopniowo zwiększając amplitudę aż do osiągnięcia progu zadziałania zabezpieczenia.

(3) Monitoruj reakcję urządzenia zabezpieczającego REX615, rejestrując czas zadziałania oraz dokładność.

(4) Porównaj zmierzone wartości z nastawami, aby potwierdzić poprawność logiki zabezpieczenia.
