Oprogramowanie testów przekaźników KRT: test zabezpieczenia nadprądowego

Przegląd modułu

Moduł testowania zabezpieczeń nadprądowych jest kluczowym komponentem KRT, zaprojektowanym specjalnie do weryfikacji i debugowania różnych funkcji zabezpieczeń nadprądowych (50/51/67/67N itp.) w systemach elektroenergetycznych. Zapewnia wszechstronne, elastyczne i intuicyjne rozwiązania testowe, odpowiednie dla takich scenariuszy jak prace badawczo-rozwojowe nad przekaźnikami zabezpieczeniowymi, fabryczne testy odbiorcze, uruchamianie urządzeń zabezpieczeniowych w stacjach elektroenergetycznych oraz okresowe przeglądy konserwacyjne.

Najważniejsze funkcje podstawowe

1. Wszechstronne możliwości testowania

• Obsługuje testy nadprądowe fazowo-ziemne, międzyfazowe oraz składowych symetrycznych (kolejność zgodna I₁, kolejność przeciwna I₂, kolejność zerowa I₀).

• Kompatybilny z charakterystykami czasowymi niezależnymi i zależnymi.

• Konfigurowalne kierunkowe (67/67N) lub niekierunkowe (50/51) elementy zabezpieczenia nadprądowego.

• Możliwość dostosowania do różnych rodzajów zwarć (jednofazowe z ziemią, zwarcia międzyfazowe itp.).

• Pozwala na jednoczesne dodawanie wielu obiektów testowych nadprądowych, z których każdy obsługuje wiele modułów nadprądowych, a każdy moduł zawiera różne elementy nadprądowe.

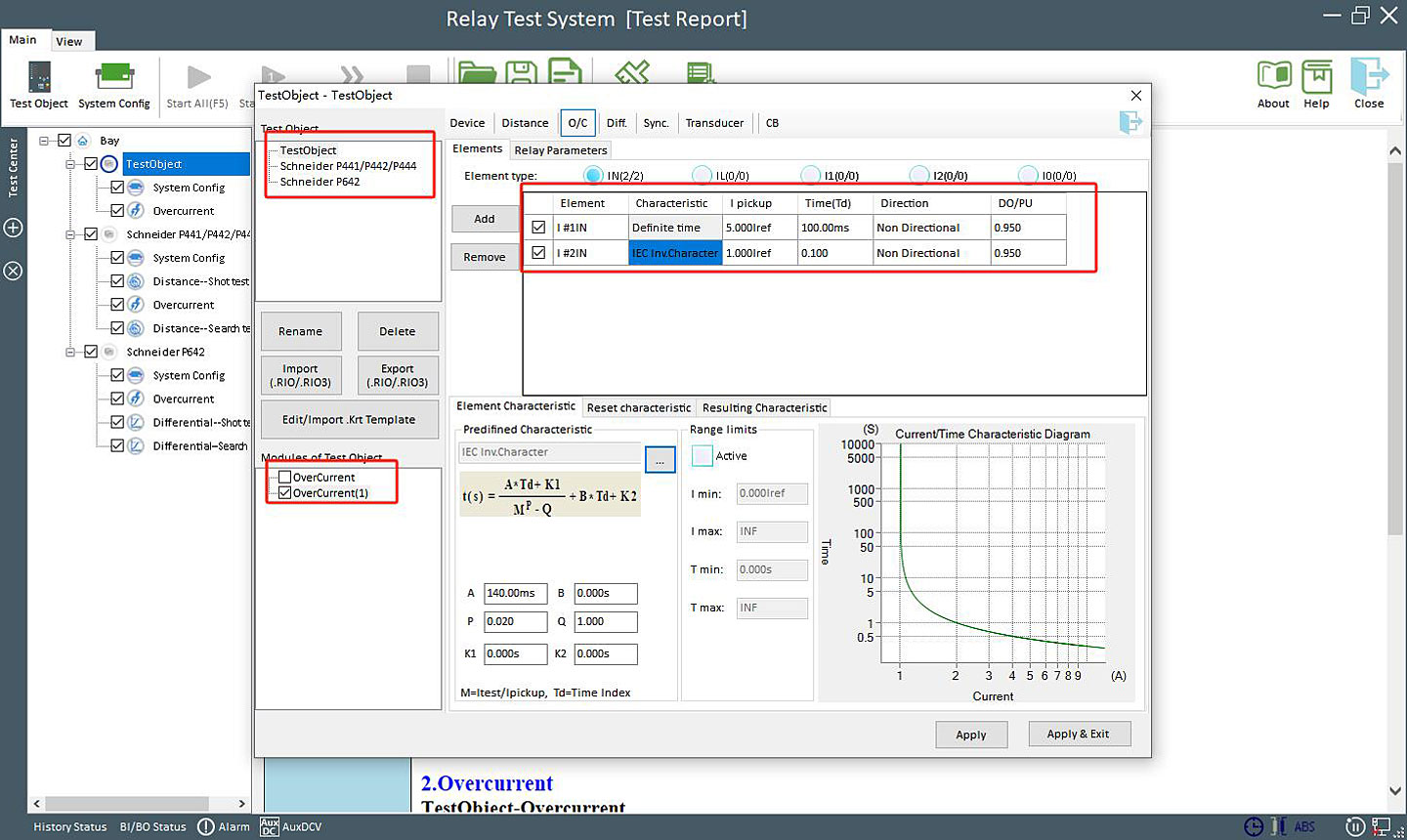

2. Oprogramowanie obsługuje wstępnie skonfigurowane szablony urządzeń zabezpieczających i umożliwia importowanie plików konfiguracyjnych XRIO z urządzeń w celu szybkiego uzyskania ich ustawień zabezpieczeń nadprądowych.

3. Precyzyjna konfiguracja parametrów

• Umożliwia niezależną konfigurację odpowiednich nastaw nadprądowych, stałych czasowych i parametrów charakterystyk zależnych w oparciu o różne rodzaje zwarć (fazowo-ziemne, międzyfazowe, składowe symetryczne).

• Zapewnia dokładne dopasowanie warunków testowych do rzeczywistych wymagań ochrony.

4. Intuicyjna wizualizacja błędów

• Konfigurowalny zakres tolerancji wartości prądu i zakres tolerancji wartości czasu.

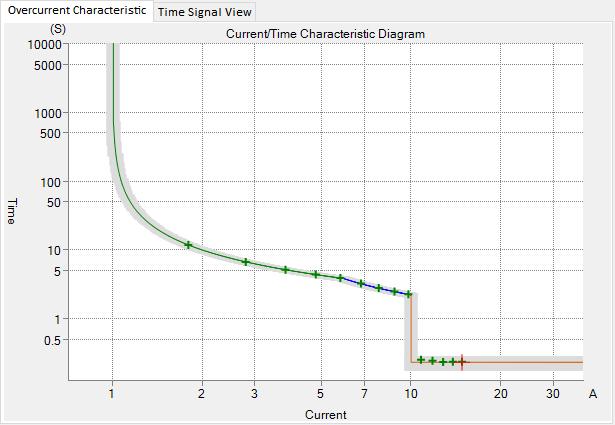

• Wyświetla całkowity zakres błędu czasu (zacieniony obszar) na wykresie charakterystyki, zapewniając natychmiastowe wizualne potwierdzenie, czy wyniki testu spełniają specyfikację.




5. Test dopasowania krzywej wielosekcyjnej

• Obsługuje jednoczesną konfigurację wielu charakterystyk nadprądowych (np. Sekcja I o czasie niezależnym, Sekcja II o czasie zależnym).

• Oprogramowanie automatycznie syntetyzuje kompletną, ciągłą charakterystykę nadprądową na podstawie skonfigurowanych wartości rozruchowych i parametrów czasowych do testowania, dokładnie symulując rzeczywistą logikę zabezpieczeń. To znacznie upraszcza procedury testowe dla wielosekcyjnej ochrony skoordynowanej.

6. Elastyczne zarządzanie schematami testowymi
Pozwala na tworzenie wielu schematów charakterystyk nadprądowych. Użytkownicy mogą selektywnie włączać lub wyłączać dowolny schemat do testowania, co ułatwia weryfikację specyficzną dla scenariusza lub testowanie partiami.

7. Inteligentna ocena wyników
Oprogramowanie automatycznie analizuje każdy wynik testu pod kątem zadanych charakterystyk i zakresów tolerancji, dostarczając natychmiastowe i jednoznaczne wnioski: „Pozytywny” lub „Negatywny”. Znacznie zwiększa to efektywność i obiektywność testowania.

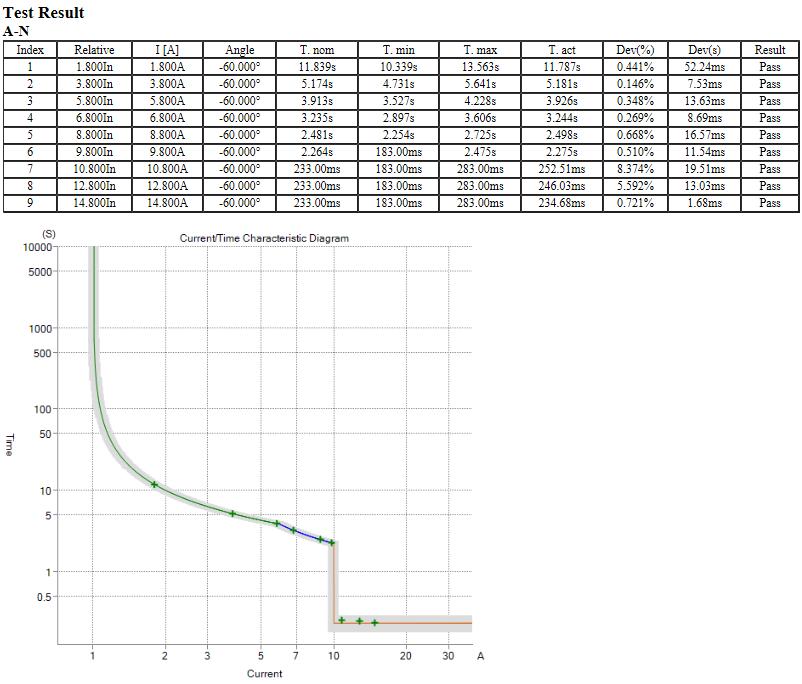

8. Profesjonalne generowanie raportów
Generuje profesjonalne raporty z testów (formaty RTF/PDF) jednym kliknięciem. Raporty są automatycznie kategoryzowane i zapisywane według typu zwarcia (np. „Raport z testu nadprądowego międzyfazowego”, „Raport z testu nadprądowego fazowo-ziemnego”), z przejrzystą prezentacją wyników ułatwiającą odniesienie i archiwizację.

9. Wysoce konfigurowalne raporty

• Obsługuje osadzanie logo firmy w celu zwiększenia profesjonalizmu i tożsamości marki.

• Oferuje opcje formatu raportu:

- Format długi: Zawiera szczegółowe charakterystyki nadprądowe wizualnie porównujące punkty testowe z krzywymi teoretycznymi i zakresami błędów.

- Raport podsumowujący: Zapewnia skonsolidowane wnioski oceny „Pozytywny/Negatywny” dla wszystkich elementów testowych.

Wydajny proces testowania

1. Inicjalizacja modułu
Uruchom oprogramowanie do testowania przekaźników KRT i wybierz moduł „Test zabezpieczenia nadprądowego”.

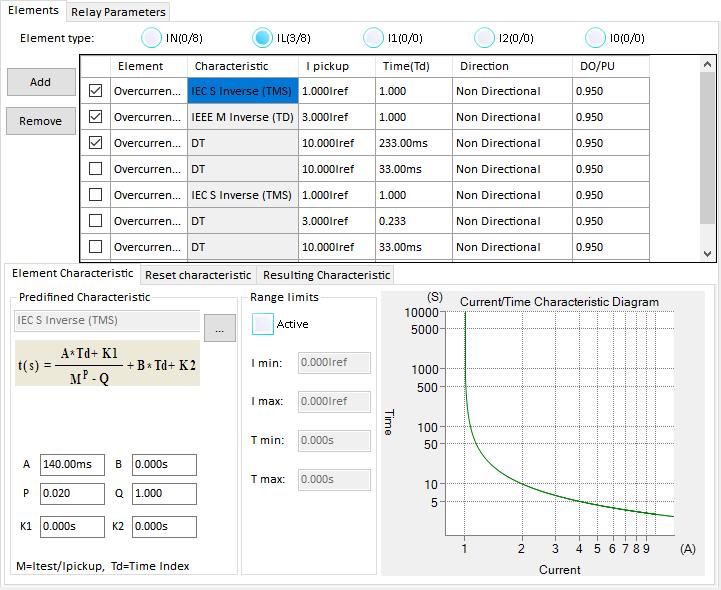

2. Konfiguracja elementu zabezpieczającego

• Wybierz obiekty testowe: IN (fazowo-ziemne), IL (międzyfazowe), I1 (kolejność zgodna), I2 (kolejność przeciwna), I0 (kolejność zerowa).

• Skonfiguruj charakterystyki: Ustaw parametry czasu niezależnego lub zależnego, kierunkowość (kierunkowe/niekierunkowe)
  (Można dodać wiele elementów i krzywych).




3. Wykonanie testu i raportowanie

• Dodaj punkty testowe (wartości prądu, punkty czasowe/charakterystyczne).

• Wykonaj test i uzyskaj wyniki w czasie rzeczywistym z automatyczną oceną.

• Generuj i eksportuj spersonalizowane, profesjonalne raporty z testów.
