Utrzymanie stacji elektroenergetycznych: najlepsze praktyki, procedury testów i nowoczesne rozwiązania

Mar 19, 2024

Table of Content [Hide]

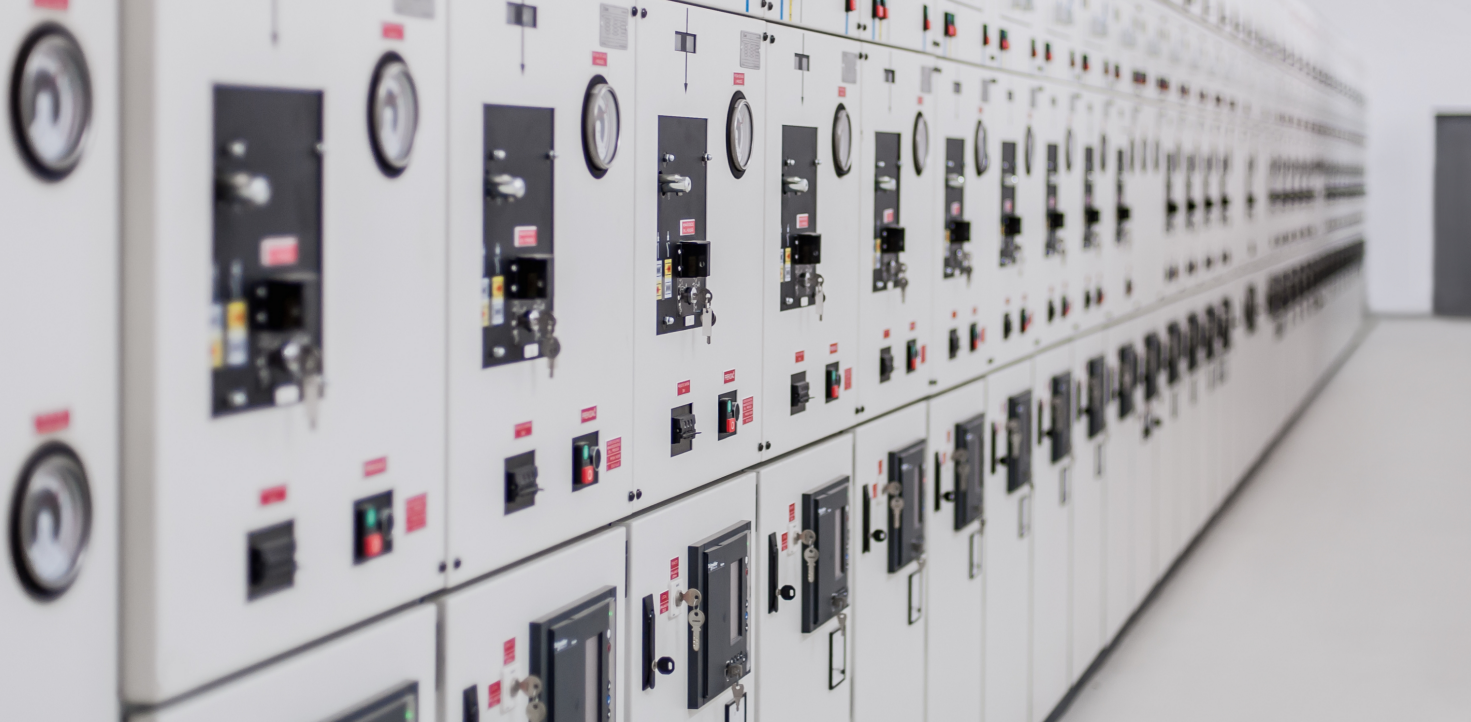

Konserwacja stacji elektroenergetycznych jest jedną z najbardziej krytycznych praktyk zapewniających bezpieczeństwo, niezawodność i wydajność sieci energetycznej. Stacje elektroenergetyczne przekształcają energię elektryczną o wysokim napięciu przesyłaną na duże odległości na niższe, użyteczne poziomy dla domów, firm i przemysłu. Zapewniają one również funkcje przełączania, ochrony i sterowania, które utrzymują przepływ energii elektrycznej bez zakłóceń.

Jednak stacje elektroenergetyczne pracują pod stałym obciążeniem elektrycznym i środowiskowym. Bez odpowiednich testów i konserwacji nawet awaria pojedynczego elementu — czy to transformatora, wyłącznika, czy przekaźnika zabezpieczającego — może spowodować przerwy w dostawie prądu, uszkodzenie sprzętu i kosztowne przestoje. W tym artykule wyjaśniono kluczowe procedury konserwacji stacji elektroenergetycznych, metody testowania głównych komponentów oraz nowoczesne trendy w monitorowaniu predykcyjnym.

Procedury konserwacji stacji elektroenergetycznych

1. Fabryczne Testy Akceptacyjne (FAT)

Przed wysyłką fabryczne testy akceptacyjne zapewniają, że komponenty stacji spełniają wymagania projektowe i wydajnościowe. Testy FAT zazwyczaj obejmują:

Testowanie transformatorów: rezystancja uzwojeń, rezystancja izolacji, sprawdzanie przekładni i polaryzacji.
Testowanie wyłączników: rezystancja zestyków, praca mechaniczna, czasy operacji.
Testowanie przekaźników: charakterystyki rozruchowe i powrotne, ustawienia logiczne, weryfikacja funkcji.

2. Terenowe Testy Akceptacyjne (SAT)

Po dostarczeniu terenowe testy akceptacyjne potwierdzają, że sprzęt prawidłowo integruje się z siecią pod napięciem. Testy SAT sprawdzają kompatybilność elektryczną, uziemienie, integralność okablowania i niezawodność operacyjną w warunkach terenowych.

3. Rozruch (Commissioning)

Rozruch to krytyczny etap testowania stacji przed oddaniem obiektu do eksploatacji. Działania obejmują:

Krzyżowe sprawdzanie arkuszy danych producenta
Inspekcję pod kątem uszkodzeń transportowych
Weryfikację współdziałania starego i nowego sprzętu w projektach modernizacyjnych
Testowanie obciążenia dla wydajności transformatora
Kompleksowe badania koordynacji przekaźników zabezpieczających

Najlepsze praktyki rozruchu:

Wyniki testów porównawczych służące jako odniesienie dla przyszłych konserwacji.
Testowanie całego schematu ochrony, a nie tylko poszczególnych urządzeń.
Dążenie do ultra-wysokiej dostępności (99,99999%), ograniczając przestoje do zaledwie kilku sekund w skali roku.

4. Konserwacja zapobiegawcza i predykcyjna

Długoterminowa niezawodność zależy od połączenia konserwacji zapobiegawczej (zaplanowane przeglądy i testy) oraz predykcyjnej (monitorowanie w czasie rzeczywistym).

Konserwacja zapobiegawcza obejmuje:

Coroczne lub trzyletnie testy oleju transformatorowego, rezystancji izolacji i rezystancji uzwojeń
Przeglądy wyłączników, sprawdzanie rezystancji zestyków, smarowanie i czyszczenie
Kalibrację przekaźników zabezpieczających i testy logiczne
Termografię szyn zbiorczych w celu wykrycia gorących punktów

Konserwacja predykcyjna wykorzystuje:

Analizę gazów rozpuszczonych (DGA) w transformatorach
Monitorowanie wyładowań niezupełnych
Czujniki IoT do śledzenia temperatury, wibracji i obciążenia
Analitykę danych w celu przewidywania awarii zanim wystąpią

5. Konserwacja korygująca

Konserwacja korygująca dotyczy problemów, które pojawiają się nieoczekiwanie, takich jak:

Wymiana pękniętych lub zanieczyszczonych izolatorów
Naprawa uszkodzonego okablowania lub połączeń
Remonty mechanizmów wyłączników
Awaryjna wymiana uszkodzonych komponentów transformatora

Sprzęt i metody testowania stacji elektroenergetycznych

Testowanie przekaźników zabezpieczających

Testowanie przekaźników gwarantuje, że systemy ochrony dokładnie wykrywają zakłócenia i wyzwalają wyłączniki w odpowiednim czasie. Typowe metody obejmują:

Funkcjonalne testy rozruchu/powrotu
Testowanie schematów end-to-end przy użyciu symulowanych warunków zakłóceniowych
Weryfikację logiczną ustawień przekaźników i blokad

Odpowiednie standardy: IEEE C37.90, IEC 60255.

Sprzęt do testowania przekaźników zabezpieczających:

Profesjonalny zestaw do testowania przekaźników jest niezbędny do weryfikacji działania przekaźników stacyjnych. Najlepsze testery muszą zapewniać wysoką dokładność, pozostając jednocześnie przenośnymi i łatwymi w obsłudze.

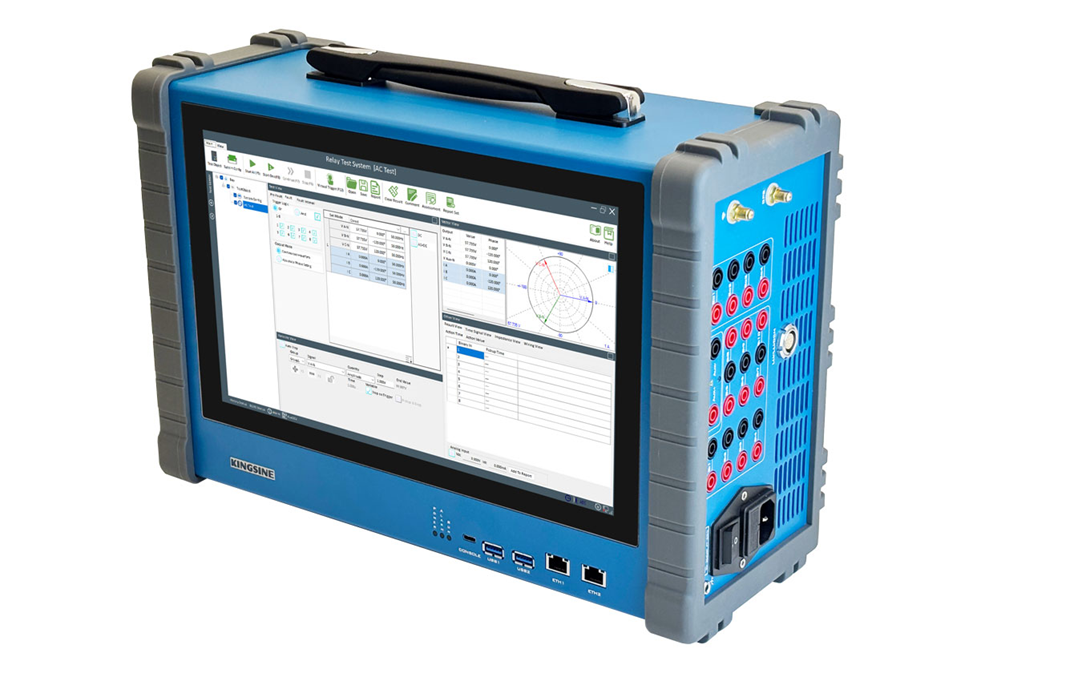

Tester przekaźników firmy KINGSINE to prawdziwy przełom w tej dziedzinie. Dzięki wbudowanemu akumulatorowi i intuicyjnemu oprogramowaniu oferuje prawdziwe doświadczenie plug-and-play — nie jest wymagane zewnętrzne zasilanie ani połączenie z komputerem. Ważąc zaledwie około 3,8 kg, jest wyjątkowo lekki, przenośny i wygodny dla inżynierów terenowych.

Testowanie wyłączników

Testowanie wyłączników zapewnia niezawodne przerywanie zakłóceń i bezpieczne operacje łączeniowe. Metody obejmują:

Analizę czasów: Potwierdza, że czasy otwarcia/zamknięcia mieszczą się w tolerancji.
Testy wtrysku prądu pierwotnego: Sprawdzają mechanizmy wyzwalające przy rzeczywistych prądach zakłóceniowych.
Testy wtrysku wtórnego: Potwierdzają koordynację przekaźnika z działaniem wyłącznika.

Odpowiednie standardy: IEEE C37, IEC 62271.

Testowanie transformatorów

Transformatory należą do najdroższych i najważniejszych zasobów stacji. Kluczowe metody testowania transformatorów obejmują:

Test przekładni (TTR): Potwierdza stosunek między uzwojeniem pierwotnym a wtórnym.
Test rezystancji uzwojeń: Wykrywa słabe połączenia lub zwarte zwoje.

Odpowiednie standardy: IEC 60076, IEEE C57.

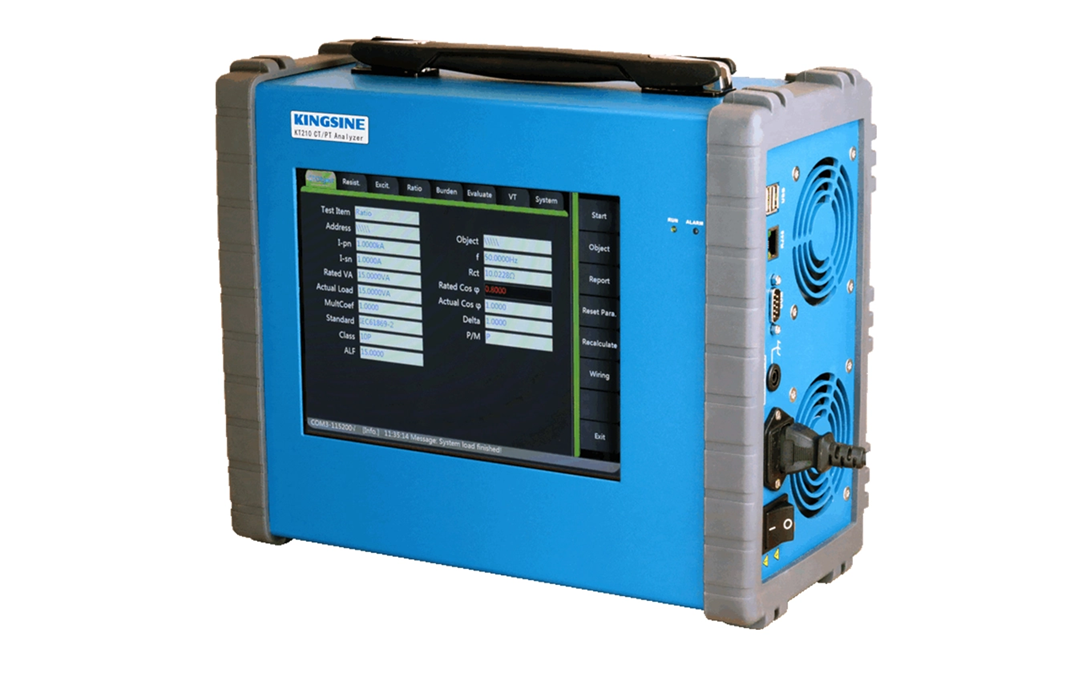

Analizator CT/PT firmy KINGSINE charakteryzuje się kompaktową, przenośną konstrukcją o wadze zaledwie 8 kg, co czyni go idealnym do testów terenowych w systemach elektroenergetycznych, zakładach produkcyjnych przekładników prądowych lub środowiskach laboratoryjnych. Łączy on wygodę lekkiej konstrukcji z szeroką gamą potężnych funkcji, oferując wyjątkową wydajność i unikalne zalety dla profesjonalistów w branży. Kliknij link, aby poznać więcej szczegółów: Analizator CT/PT.

Nowoczesne trendy w konserwacji stacji elektroenergetycznych

Cyfrowe stacje elektroenergetyczne: Przyjęcie komunikacji opartej na IEC 61850 dla automatyzacji i zdalnego monitoringu.
Konserwacja oparta na stanie (CBM): Przejście od stałych harmonogramów do decyzji opartych na danych.
Drony i kamery termowizyjne: Zdalna inspekcja urządzeń wysokiego napięcia.
Scentralizowane oprogramowanie do zarządzania zasobami: Śledzenie stanu sprzętu, wyników testów i analityka predykcyjna.

Podsumowanie

Konserwacja stacji elektroenergetycznych nie jest zadaniem jednorazowym, lecz ciągłą odpowiedzialnością w cyklu życia obiektu. Od akceptacji fabrycznej po monitoring predykcyjny, każda faza zapewnia niezawodność transformatorów, wyłączników i przekaźników zabezpieczających. Przedsiębiorstwa energetyczne, które wdrażają nowoczesne praktyki testowania stacji i technologie cyfrowe, mogą znacznie ograniczyć przerwy w dostawie prądu, wydłużyć żywotność aktywów i zapewnić konsumentom nieprzerwane dostawy energii.
