LPIT (Niskomocowy Przekładnik Instrumentowy) to urządzenie pomiarowe i zabezpieczające stosowane w systemach elektroenergetycznych, zaprojektowane do konwersji wysokich napięć i dużych prądów na analogowe sygnały o niskiej mocy do późniejszego cyfrowego przetwarzania i analizy. Zastosowanie technologii LPIT sprawiło, że monitorowanie, sterowanie i ochrona systemu elektroenergetycznego stały się bardziej precyzyjne, wydajne i niezawodne.

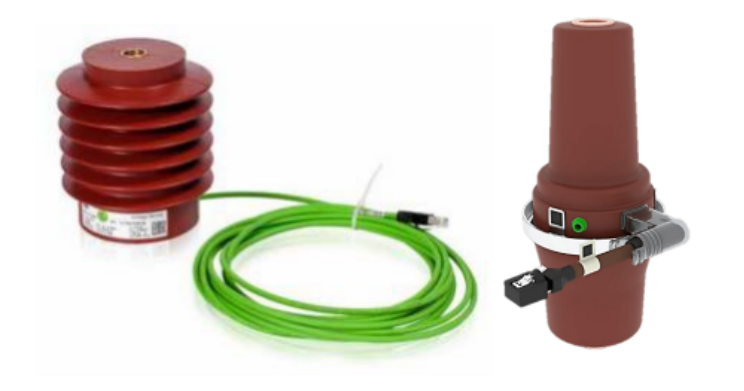

LPIT (Niskomocowy Przekładnik Instrumentowy) to urządzenie do transformacji napięcia lub prądu charakteryzujące się niezwykle niską mocą wyjściową, zazwyczaj rzędu miliwatów. W porównaniu do tradycyjnych elektromagnetycznych przekładników instrumentowych, LPIT zapewnia na wyjściu sygnały analogowe o niskim poziomie. Sygnały te mogą być bezpośrednio podłączone do elektronicznych urządzeń pomiarowych i zabezpieczających, umożliwiając wysokoprecyzyjną akwizycję i przetwarzanie danych.

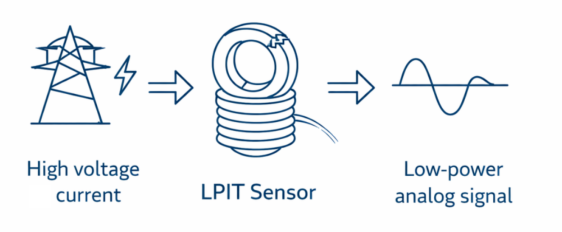

Zasada działania LPIT opiera się na indukcji elektromagnetycznej lub efektach optycznych. Przy użyciu specjalnie zaprojektowanych elementów czujnikowych konwertuje on wysokie napięcie lub duży prąd strony pierwotnej w stałym stosunku na niskomocowy sygnał analogowy po stronie wtórnej. Aby zapewnić dokładność i stabilność sygnału podczas transmisji, system powinien spełniać wymagania odporności EMC normy IEC 61869-6 oraz wykorzystywać kable ekranowane lub światłowody w celu zmniejszenia strat transmisyjnych i zakłóceń, co skutecznie poprawia niezawodność wyników pomiarów.
Wysoka dokładność pomiaru: LPIT może zapewniać wysoce dokładne pomiary napięcia i prądu, z zakresem błędu znacznie mniejszym niż w przypadku tradycyjnych przekładników instrumentowych, spełniając wymagania nowoczesnych systemów elektroenergetycznych w zakresie precyzyjnego opomiarowania i ochrony.
Niskomocowe wyjście: Ponieważ moc wyjściowa jest niezwykle niska, zużycie własne LPIT podczas pracy jest minimalne. Pomaga to zmniejszyć całkowite zużycie energii przez system, zgodnie z trendem ekologicznego oszczędzania energii.
Dobra liniowość i szerokie pasmo: LPIT utrzymuje liniowe wyjście w szerokim zakresie częstotliwości, dokładnie odzwierciedlając zmiany sygnałów po stronie pierwotnej. Dzięki temu nadaje się do różnych złożonych środowisk systemów elektroenergetycznych.
Silna odporność na zakłócenia elektromagnetyczne: Dzięki specjalnej konstrukcji i materiałom LPIT ma znacznie większą zdolność do tłumienia zakłóceń elektromagnetycznych w porównaniu z tradycyjnymi przekładnikami elektromagnetycznymi. Może stabilnie pracować w trudnych warunkach obejmujących wysokie napięcie i duży prąd.
Wysokie bezpieczeństwo: Wyjście strony wtórnej LPIT jest sygnałem o niskiej mocy. Nawet jeśli wystąpi zwarcie lub przerwa w obwodzie, nie wytworzy ono niebezpiecznych przepięć ani przetężeń, zapewniając tym samym bezpieczeństwo personelu i sprzętu.
Inteligentne stacje elektroenergetyczne: W inteligentnych stacjach LPIT są używane w połączeniu z jednostkami łączącymi (MU) do konwersji sygnałów analogowych na cyfrowe. Te sygnały cyfrowe są przesyłane za pośrednictwem światłowodowego Ethernetu do urządzeń zabezpieczających, sterujących i pomiarowych, osiągając pełną cyfryzację stacji i udostępnianie informacji.
Systemy prądu stałego wysokiego napięcia (HVDC): LPIT mogą dokładnie mierzyć napięcie i prąd stały, zapewniając niezawodne wsparcie danych dla sterowania i ochrony systemów transmisji HVDC.
Systemy wytwarzania energii odnawialnej: W elektrowniach wiatrowych, słonecznych i innych systemach odnawialnych LPIT są używane do pomiaru napięcia i prądu na wyjściach generatorów i w punktach przyłączenia do sieci, umożliwiając monitorowanie i kontrolę stanu wytwarzania w czasie rzeczywistym.
Przemysłowe systemy elektryczne: LPIT są szeroko stosowane w systemach elektrycznych dużych przedsiębiorstw przemysłowych do pomiaru energii, ochrony urządzeń i monitorowania jakości energii, podnosząc poziom automatyzacji i inteligencji zarządzania energią przemysłową.
Niskomocowy sygnał analogowy wyjściowy z LPIT musi być synchronicznie próbkowany i cyfryzowany przez jednostkę łączącą (MU), która konwertuje go na sygnał cyfrowy zgodny ze standardem IEC 61850-9-2LE. W ten sposób może on być rozpoznawany i wykorzystywany przez cyfrowe przekaźniki zabezpieczające nowej generacji, urządzenia sterujące i urządzenia pomiarowe.
Jako most między LPIT a sprzętem wtórnym, jednostka łącząca podejmuje krytyczne zadania, takie jak kondycjonowanie sygnału, synchronizacja próbkowania, pakietowanie danych i transmisja komunikacyjna. Jej wydajność bezpośrednio wpływa na dokładność pomiaru i niezawodność całego systemu.
Ponieważ systemy elektroenergetyczne nadal zmierzają w kierunku większej inteligencji i cyfryzacji, przed przekładnikami instrumentowymi stawia się wyższe wymagania dotyczące wydajności. Technologia LPIT jest również stale innowacyjna i udoskonalana, co przejawia się głównie w następujących aspektach:
Wyższa klasa dokładności: Opracowywanie LPIT o wyższych klasach dokładności, aby sprostać rygorystycznym wymaganiom pomiarowym i ochronnym systemów elektroenergetycznych o ultra-wysokim napięciu i dużej wydajności.
Zintegrowana konstrukcja: Integracja LPIT z jednostkami łączącymi oraz urządzeniami zabezpieczającymi/sterującymi w kompaktową jednostkę typu „wszystko w jednym”, aby zmniejszyć zajmowaną powierzchnię i koszty instalacji.
Nowe materiały czujnikowe: Badanie i stosowanie nowych materiałów czujnikowych — takich jak kryształy optyczne i nanomateriały — w celu dalszego zwiększenia wydajności i stabilności LPIT.
Inteligentne funkcje: Wyposażenie LPIT w inteligentne funkcje, takie jak autodiagnostyka i autokalibracja, aby umożliwić monitorowanie stanu w czasie rzeczywistym i wczesne ostrzeganie o usterkach, poprawiając tym samym efektywność eksploatacji i konserwacji urządzeń.
LPIT, jako najnowocześniejsza technologia pomiarowa w systemach elektroenergetycznych, zapewnia solidne podstawy dla inteligentnej modernizacji sieci. Jej zalety, takie jak wysoka dokładność, niskie zużycie energii i silna odporność na zakłócenia, dają jej szerokie perspektywy zastosowania w inteligentnych sieciach, integracji energii odnawialnej, automatyce przemysłowej i innych dziedzinach.
Dzięki ciągłemu dojrzewaniu i dopracowywaniu tej technologii, LPIT będą odgrywać coraz ważniejszą rolę w przyszłych systemach elektroenergetycznych, pomagając w budowie bezpieczniejszej, bardziej wydajnej i ekologicznej infrastruktury energetycznej oraz zapewniając niezawodne wsparcie elektroenergetyczne dla rozwoju społecznego i gospodarczego.

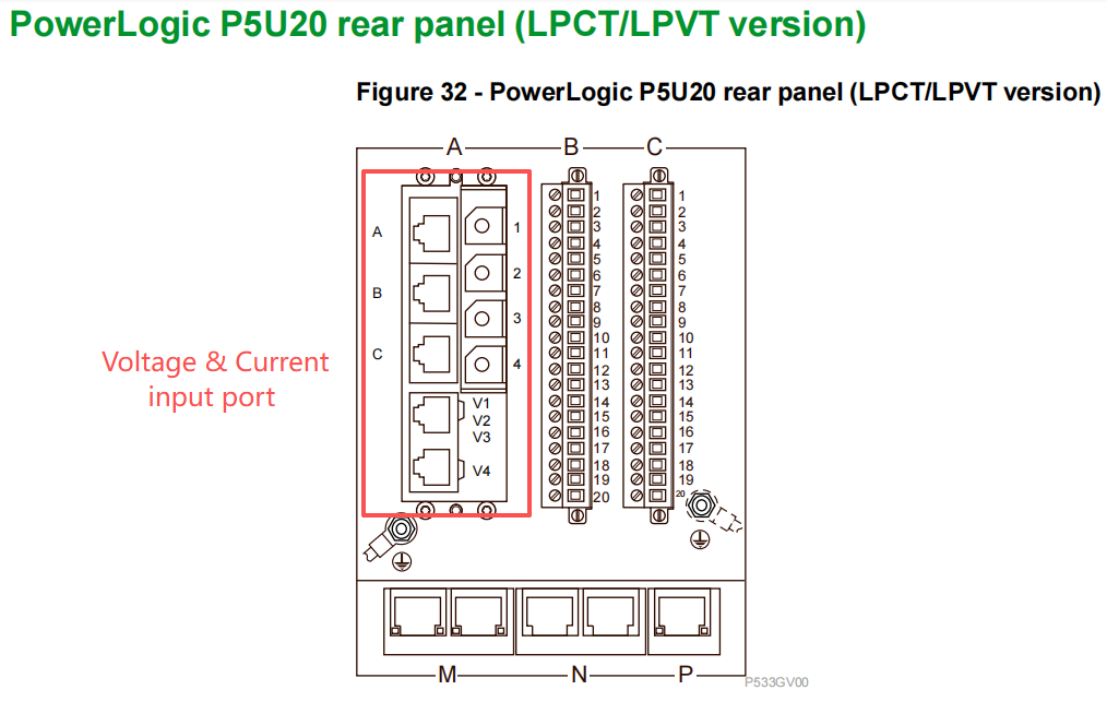

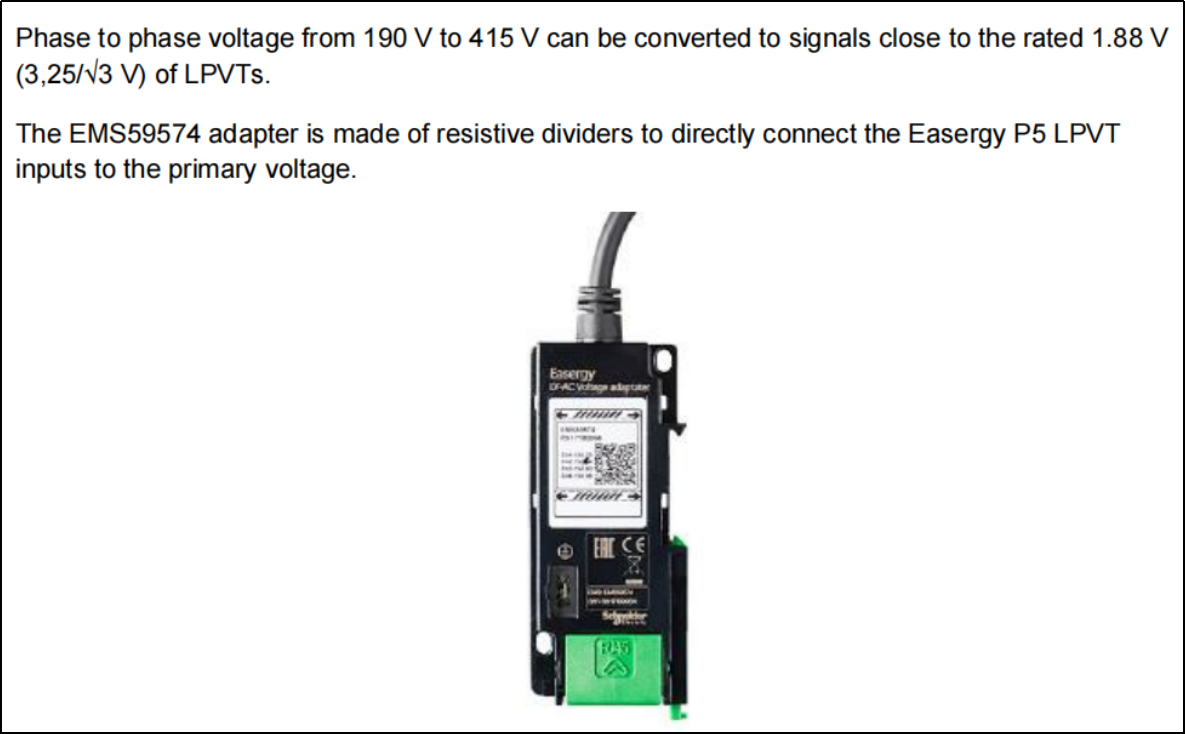

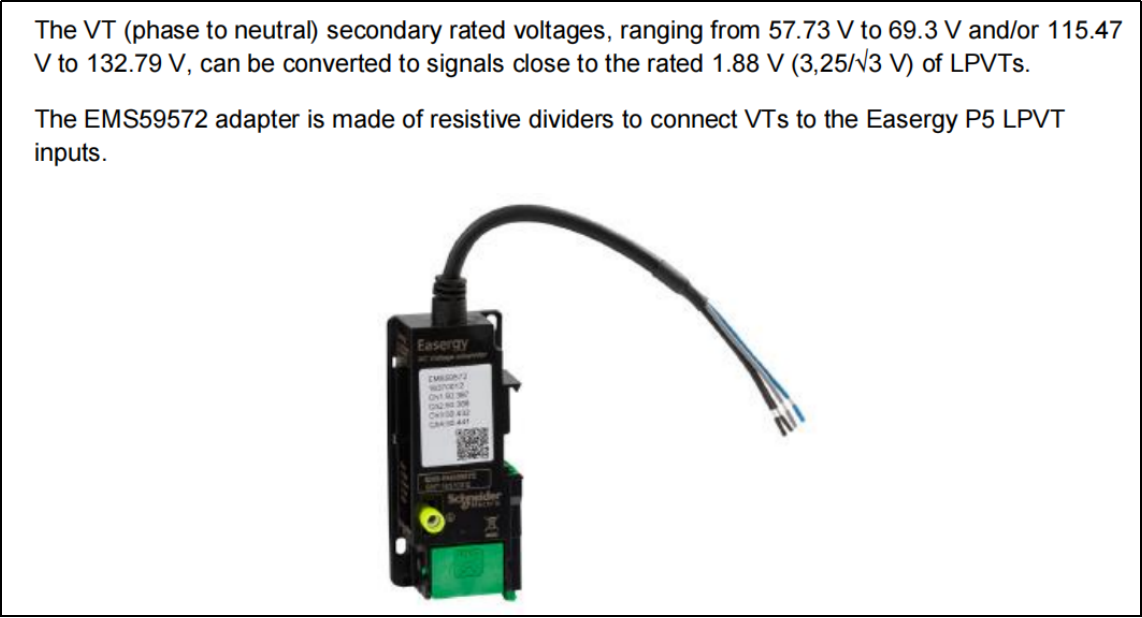

Do testowania urządzeń zabezpieczających opartych na LPIT zestaw do testowania przekaźników KFA320 zapewnia kompleksowe rozwiązanie testowe. Na przykład, używając przekaźnika zabezpieczającego i sterującego Schneider PowerLogic™ P5 jako urządzenia testowego (jego zaciski wejściowe pokazano na poniższym rysunku), procedura jest następująca:

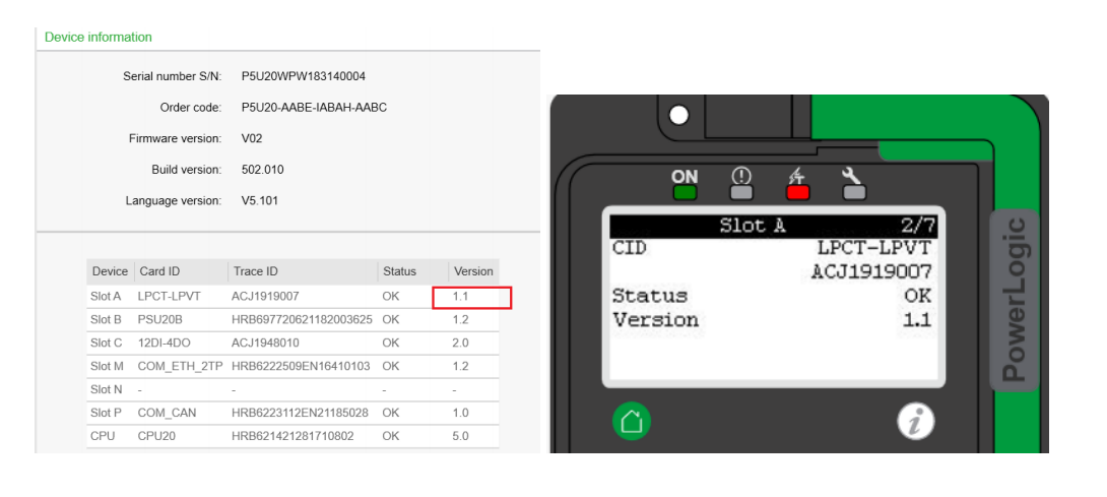

(1) Konfiguracja trybu LPIT: Ustaw tryb pracy LPIT przekaźnika P5 na LPCT+LPVT (Niskomocowy Przekładnik Prądowy + Niskomocowy Przekładnik Napięciowy).

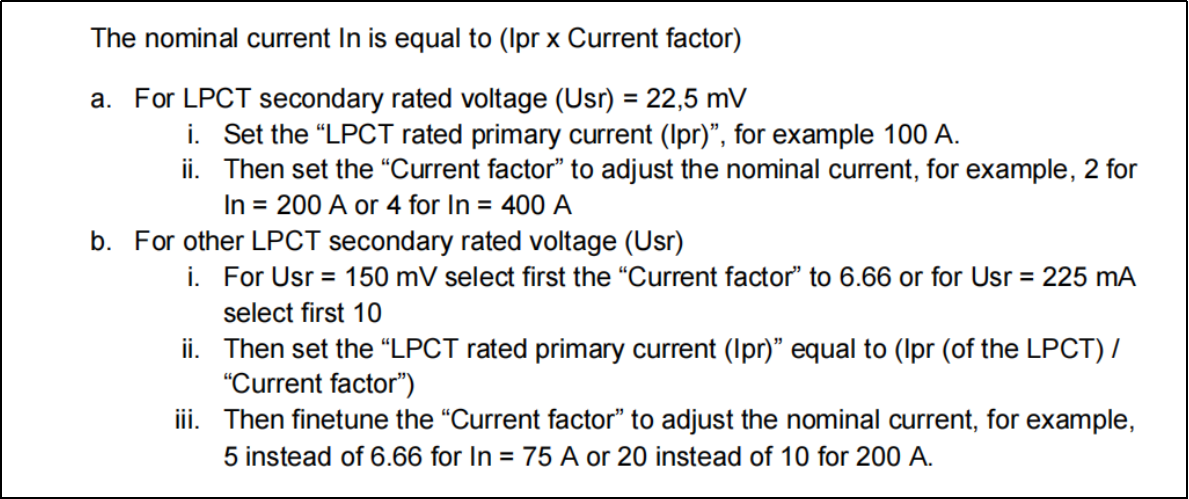

(2) Konfiguracja przekładni: Skonfiguruj odpowiednie przekładnie transformacji LPVT i LPCT.

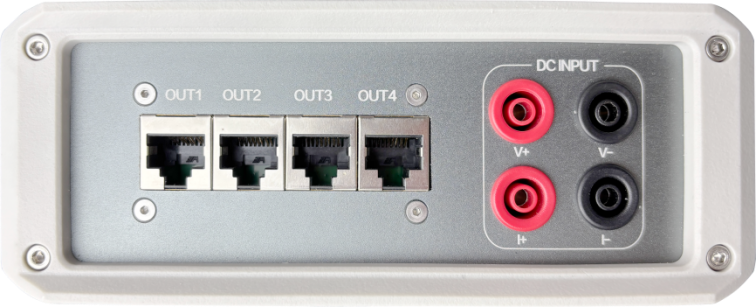

(3) Konfiguracja testera: Skonfiguruj zestaw do testowania przekaźników zabezpieczających KFA320 (poniższy rysunek pokazuje skrzynkę testową LPIT, w tym widok z boku urządzenia).

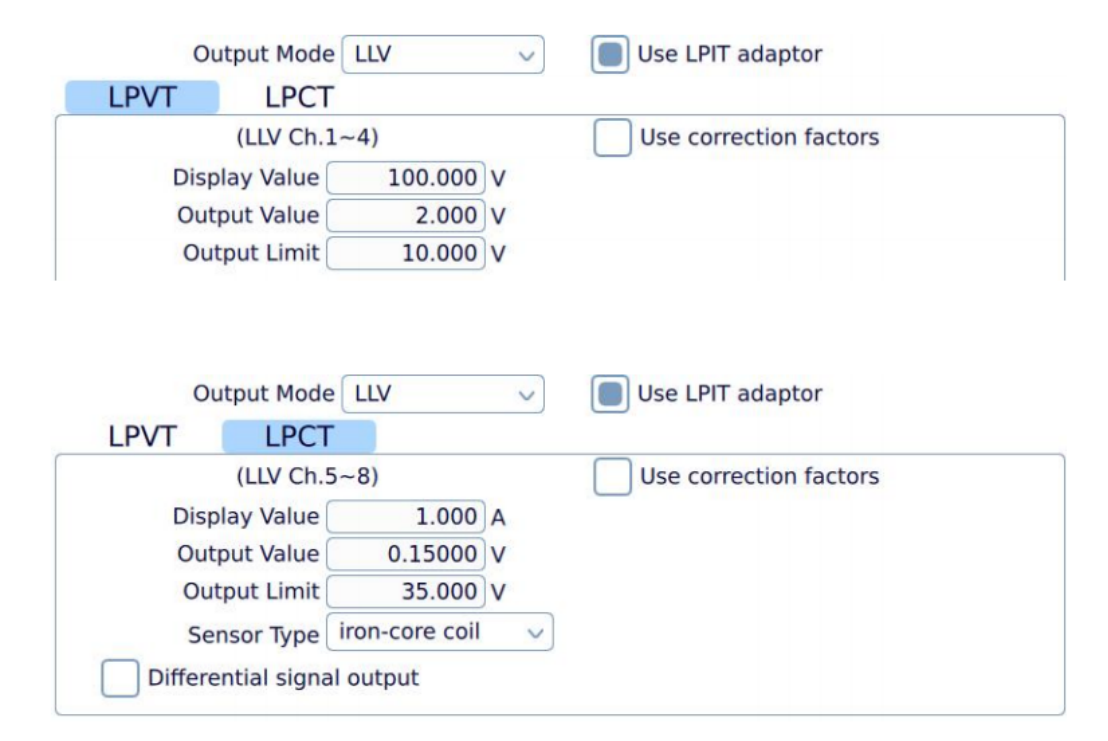

(4) Połączenia i oprogramowanie: Podłącz wyjścia OUT1–OUT4 testera KFA320 do interfejsów wejściowych napięciowych/prądowych RJ45 przekaźnika (ekran konfiguracji oprogramowania pokazano na poniższym rysunku).
(5) Tryb testowania: Po skonfigurowaniu oprogramowania przełącz KFA320 na tryb wyjściowy LLV. Następne testy funkcji zabezpieczających można wtedy wykonać w dokładnie taki sam sposób, jak w przypadku tradycyjnego trybu testowania urządzeń zabezpieczających.
