Logika działania ochrony odległościowej opiera się zasadniczo na porównaniu impedancji zwarcia z wartością nastawczą — jeśli impedancja zwarcia jest mniejsza niż wartość nastawcza, zabezpieczenie zadziała; w przeciwnym razie nie. Dokładność (np. impedancja, czas zadziałania), zdolność adaptacji (np. współczynniki kompensacji dla linii złożonych) oraz zgodność (np. tolerancja błędu) tych nastaw bezpośrednio decydują o tym, czy zabezpieczenie zadziała poprawnie w sytuacjach krytycznych.
Jednak tradycyjne narzędzia testowe borykają się z trzema głównymi wyzwaniami:
Trudne dopasowanie parametrów: Parametry specyficzne dla obiektu (np. okablowanie przekładników napięciowych/prądowych, współczynnik kompensacji doziemnej, współczynnik kompensacji składowej zerowej) muszą być ręcznie przeliczane przed wprowadzeniem, co sprzyja powstawaniu błędów.
Powolna weryfikacja nastaw: Każda strefa ochrony (Strefa 1/2/3) musi być testowana indywidualnie, co zajmuje dużo czasu.
Abstrakcyjna analiza charakterystyk: Granice działania zabezpieczeń nie są wyświetlane w sposób intuicyjny, co utrudnia ocenę poprawności nastaw.
Moduł Ochrony Odległościowej KINGSINE KRT rozwiązuje te problemy dzięki rozwiązaniu skupionemu na precyzyjnej weryfikacji nastaw i intuicyjnych, niestandardowych krzywych, zapewniając pełne dopasowanie parametrów, pełnozakresowe pokrycie nastaw oraz wizualizację analizy charakterystyk.
1. Dopasowanie parametrów systemu jednym kliknięciem: Odwzorowanie warunków rzeczywistych 1:1

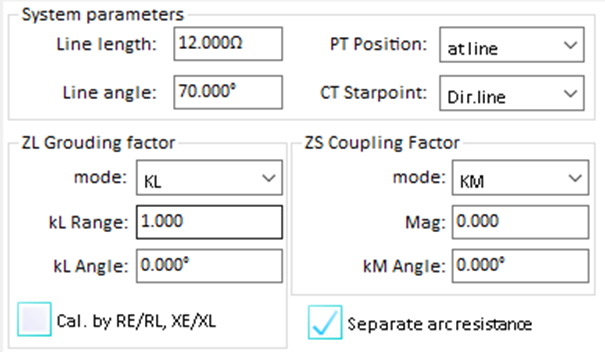

Sekcja „Parametry systemu” w module odległościowym mapuje bezpośrednio kluczowe wartości obiektowe:
Parametry linii: Obsługuje bezpośrednie wprowadzanie długości linii (np. 75,000 km) i kąta impedancji (np. 75,000°). Impedancja jest obliczana automatycznie (Z = ρ×L/S + jωL×L), co eliminuje błędy ręczne.
Konfiguracja przekładników: Wybierz okablowanie przekładnika napięciowego (strona linii/szyny) i polaryzację przekładnika prądowego (w stronę linii/szyny), co jest w pełni zgodne z obiektowymi obwodami wtórnymi.
Współczynniki kompensacji: Niestandardowe nastawy dla kompensacji odległościowej (KL) i kompensacji składowej zerowej (KM), w tym współczynnik (np. KL=0,667, KM=0,667) i kąt (np. 0,000°), aby zniwelować odchylenia pomiaru impedancji na długich liniach lub kablach.
Niezależnie od tego, czy mamy do czynienia z liniami napowietrznymi, kablowymi czy hybrydowymi, parametry obiektu można zaimportować jednym kliknięciem, aby zapewnić pełną wierność środowiska testowego.
2. Zarządzanie wsadowe strefami ochrony: Dwukrotny wzrost wydajności weryfikacji nastaw

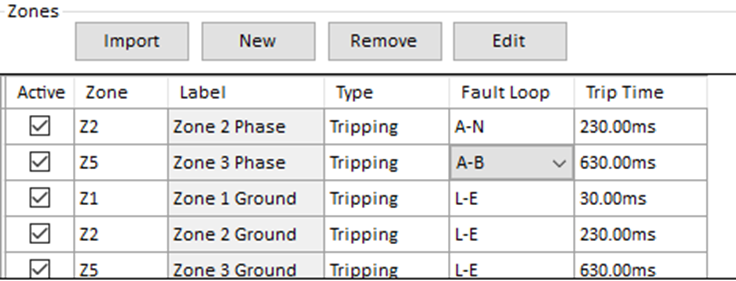

Strefy ochrony I/II/III są kluczowym elementem weryfikacji nastaw odległościowych. Funkcja „Strefa ochrony” umożliwia importowanie, tworzenie, edytowanie i usuwanie wielu stref:
Tworzenie stref: Zdefiniuj obszar użycia (np. z1), etykietę (np. Strefa I), typ (np. wyzwolenie), typ zwarcia (np. jednofazowe zwarcie doziemne A-N) oraz czas zadziałania (np. 50,000 ms).
Weryfikacja wsadowa: Wybierz wiele stref (np. Strefy I i II); moduł automatycznie wysyła sygnały testowe sekwencyjnie, monitoruje impedancję zadziałania (|Z|) oraz czas (t) dla każdej strefy i rejestruje wyniki.
Import/Eksport: Ładuj nastawy stref ochrony z plików KRT (np. arkusze nastaw z instytutów projektowych); eksportuj wyniki do formatów XML/PDF, aby błyskawicznie generować raporty z weryfikacji.
W porównaniu z tradycyjnymi metodami, które mogą wymagać godziny na weryfikację trzech stref ochrony, moduł KINGSINE może wykonać to zadanie w 15 minut — to wzrost wydajności o 75%.
3. Precyzyjne nastawy błędów: Pełna zgodność z normami, zero ryzyka
Nastawy ochrony odległościowej muszą być zgodne z normami takimi jak IEC 60255-151 oraz DL/T 995-2016. Moduł odległościowy KINGSINE umożliwia elastyczną konfigurację błędów:

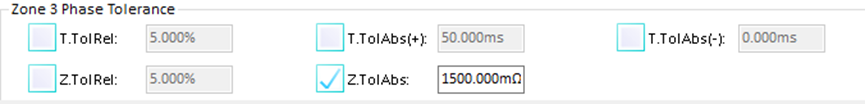

Błąd czasu: Zdefiniuj względny błąd czasu (np. ±5,000%) i bezwzględny błąd czasu (np. +100,000 ms / -0,000 ms).
Błąd impedancji: Ustaw względny (np. ±5,000%) lub bezwzględny błąd impedancji (np. +0,000 Ω / -0,000 Ω).
Automatyczna ocena: Każdy wynik testu spoza zdefiniowanego zakresu jest automatycznie oznaczany jako „Niepowodzenie”, z wyróżnieniem anomalii (np. odchylenie czasu o 120 ms).
Inżynierowie nie muszą już ręcznie obliczać błędów — zgodność można szybko zweryfikować, co zmniejsza ryzyko nieprawidłowego działania.
4. Intuicyjne niestandardowe krzywe. Jasne i kontrolowane granice charakterystyk
Funkcja niestandardowych krzywych przekształca abstrakcyjne nastawy liczbowe w graficzną wizualizację granic, wykorzystując szablony i synchronizację w czasie rzeczywistym dla intuicyjnej analizy.

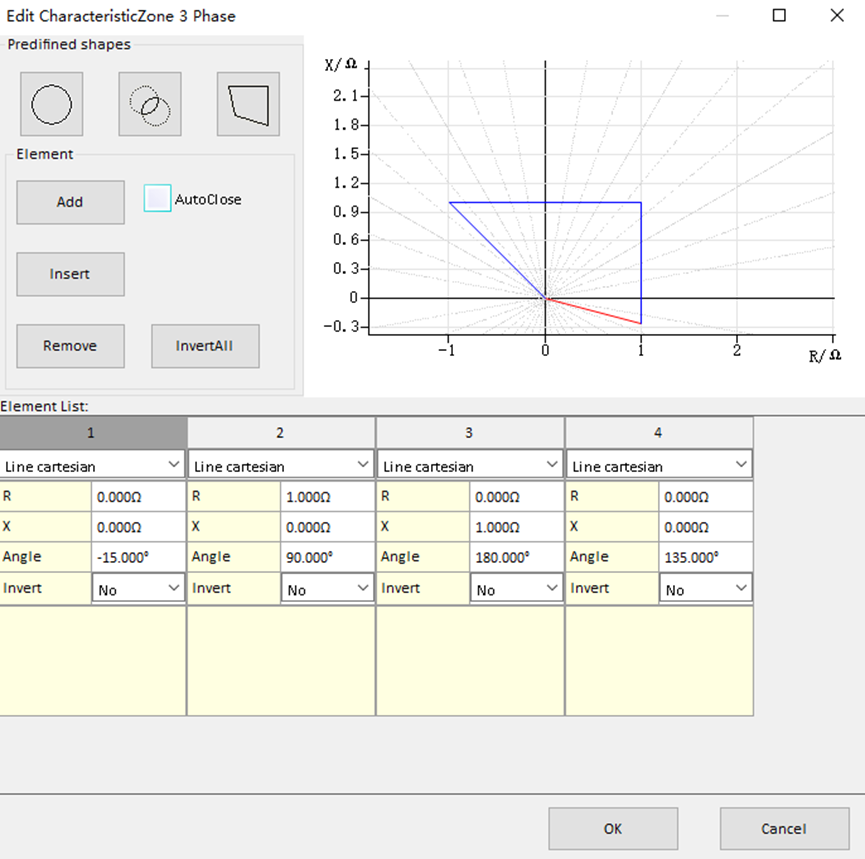

(1) Predefiniowane szablony: Dopasowanie popularnych kształtów charakterystyk jednym kliknięciem
Dostępne opcje obejmują szablony koła, kół koncentrycznych i wielokątów. Kliknij, aby natychmiast wygenerować krzywą charakterystyki R/X (np. niebieski czworokąt), idealną dla standardowych schematów ochrony odległościowej.
(2) Synchronizacja w czasie rzeczywistym: Aktualizacje parametrów są natychmiast widoczne na krzywej
Parametry R (rezystancja), X (reaktancja), kąt i kierunek każdego segmentu krzywej można skonfigurować na liście komponentów. Każda zmiana parametru natychmiast aktualizuje wyświetlacz graficzny (np. obrót pomarańczowej linii), zapewniając zgodność nastaw z wizualizacją.

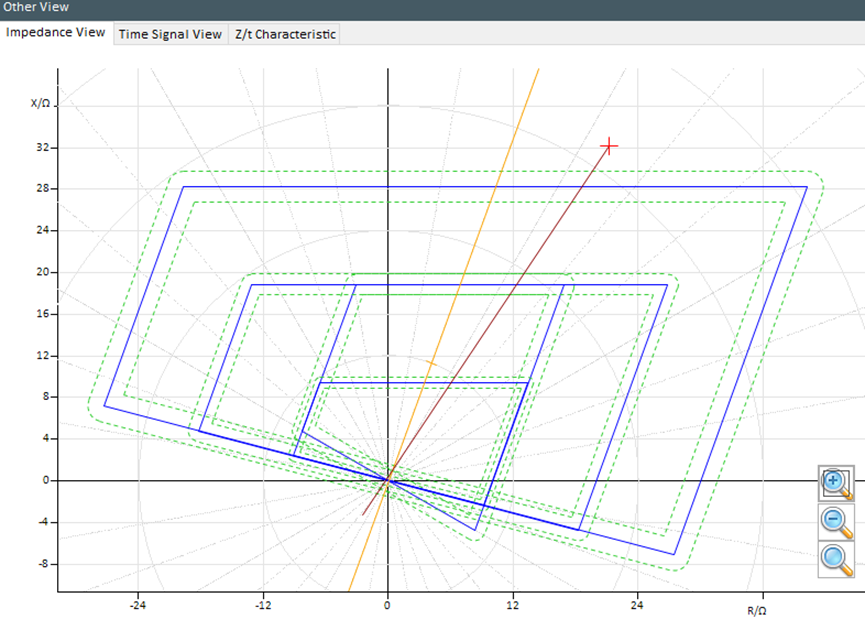

(3) Porównanie krzywych: Ocena zwarcia na pierwszy rzut oka
Wykres może wyświetlać zarówno granicę ochrony (np. niebieską), jak i trajektorię impedancji zwarcia (np. pomarańczową). Jeśli trajektoria wejdzie w granicę (np. pomarańczowa linia przecina niebieski wielokąt), oznacza to, że zwarcie znajduje się w strefie ochrony i powinno nastąpić wyzwolenie. To graficzne porównanie jest bardziej intuicyjne niż same wartości, co znacznie ułatwia analizę zwarć.
Dzięki wykresowi charakterystyk inżynierowie mogą wizualnie ocenić:
Czy zwarcie znajduje się w strefie ochrony?
Czy czas zadziałania spełnia wymagania?
Czy nastawy wymagają korekty?
Zwizualizowana krzywa zmienia wydajność ochrony z abstrakcyjnej w konkretną, skutecznie wspierając zarówno weryfikację nastaw, jak i diagnostykę zwarć.
Moduł odległościowy KINGSINE integruje weryfikację nastaw, automatyczne wyszukiwanie i symulację zwarć w proces roboczy w pętli zamkniętej:
Wprowadzanie nastaw: Importuj parametry systemu (długość linii, okablowanie przekładników) i definicje stref ochrony (impedancja i czas dla Stref I/II/III).

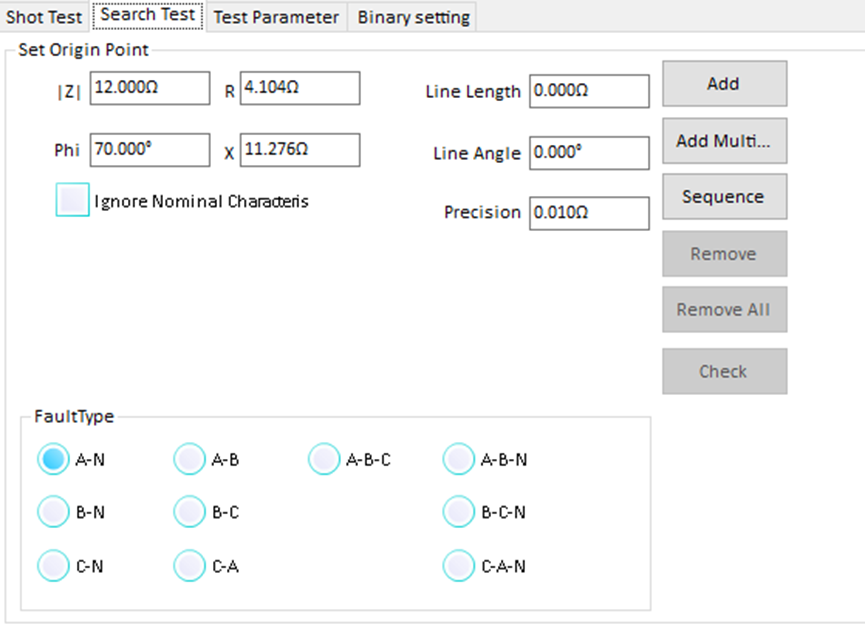

Tryb wyszukiwania: Użyj testu punktowego, aby ręcznie zdefiniować impedancję Z i kąt, lub kliknij na wykresie charakterystyki, aby automatycznie skanować granice działania (obsługuje skanowanie jedno-/dwukierunkowe, regulowana rozdzielczość).
Porównanie krzywych: Wizualnie porównaj wyniki wyszukiwania ze zdefiniowaną przez użytkownika granicą ochrony, aby ocenić poprawność nastaw.
Symulacja zwarć: Symuluj różne rodzaje zwarć (jednofazowe, dwufazowe, międzyfazowe, trójfazowe), aby zweryfikować reakcję zabezpieczenia w warunkach rzeczywistych.
Ten proces zapewnia dokładne nastawy, jasne granice działania i niezawodną reakcję na zwarcia, minimalizując ryzyko niepożądanego działania lub awarii zabezpieczenia.
1. Uruchamianie nastaw nowych urządzeń
Podczas testów fabrycznych lub instalacji na obiekcie użyj modułu KINGSINE, aby:
Wprowadzić specyficzne parametry linii (75 km, 75°), konfigurację przekładników (strona linii).
Ustawić KL=0,667, KM=0,667 (współczynniki kompensacji składowej zerowej).
Zdefiniować strefy ochrony (np. Strefa I: 10Ω, 50 ms).
Użyć automatycznego wyszukiwania, aby zweryfikować, czy wszystkie strefy działają w zdefiniowanych granicach.
2. Okresowa walidacja nastaw podczas eksploatacji
Zgodnie z normami krajowymi nastawy zabezpieczeń muszą być walidowane co roku:
Zaimportuj poprzednie nastawy stref ochrony (pliki KRT).
Automatycznie zweryfikuj impedancję i czas zadziałania każdej strefy.
Porównaj z tolerancją błędu (np. 5% błędu czasu).
Wygeneruj raport sukcesu/niepowodzenia, aby wesprzeć procesy decyzyjne w utrzymaniu ruchu.
Dokładniejsza: Pełne dopasowanie parametrów, elastyczna kompensacja i precyzyjne limity błędów eliminują błędne działania.
Szybsza: Wsadowe testowanie stref i automatyczne wyszukiwanie skracają czas testów z godzin do minut.
Bardziej intuicyjna: Wizualne niestandardowe krzywe wyjaśniają granice na pierwszy rzut oka, ułatwiając analizę.
Pełna zgodność: Spełnia normy IEC i DL dzięki identyfikowalnym raportom z testów, co mityguje ryzyko braku zgodności.
Koncentrując się na dokładnej weryfikacji nastaw i intuicyjnej wizualizacji krzywych, Moduł Ochrony Odległościowej w oprogramowaniu do testowania przekaźników KINGSINE KRT rozwiązuje kluczowy problem inżynierów zabezpieczeń — poprawność nastaw. Od wprowadzania parametrów po weryfikację stref, kontrolę błędów i analizę graficzną, zapewnia kompleksowe rozwiązanie gwarantujące, że nastawy ochrony odległościowej są prawidłowo skonfigurowane, dokładnie przetestowane i działają niezawodnie.
Dzięki KINGSINE weryfikacja nastaw odległościowych ewoluuje z pracochłonnego zadania w proces oparty na precyzji — zapewniając, że granice Twojej ochrony pozostają solidne i godne zaufania.
