Systemy zasilania i ich strażnicy: zapewnienie bezpiecznej i niezawodnej energii

Urządzenia przesyłowe, dystrybucyjne i sterujące obejmują różne aspekty systemu elektroenergetycznego

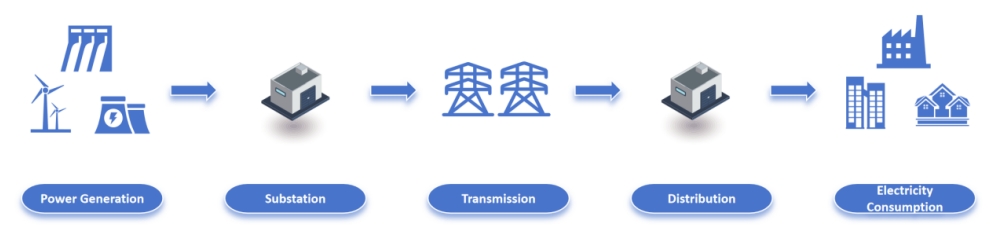

System elektroenergetyczny to złożony system, który wytwarza i dostarcza energię elektryczną w celu zaspokojenia społecznego zapotrzebowania na energię, składający się z etapów wytwarzania, transformacji, przesyłu, dystrybucji i konsumpcji. Elektrownie przetwarzają różne formy energii na energię elektryczną za pomocą urządzeń wytwórczych. Energia ta jest następnie podnoszona do odpowiednich poziomów napięcia w stacjach elektroenergetycznych w celu przesyłu, a następnie obniżana w celu dystrybucji przez sieć elektroenergetyczną do końcowych użytkowników energii elektrycznej, co kończy cały proces od produkcji do konsumpcji.

Sieć przesyłowa to główna sieć w systemie elektroenergetycznym, odpowiedzialna za dostarczanie energii elektrycznej z elektrowni do centrów obciążenia oraz umożliwiająca przesył energii między różnymi sieciami. Sieć dystrybucyjna działa w obrębie obszaru zasilania, dostarczając energię elektryczną bezpośrednio do użytkowników. Stacje elektroenergetyczne uczestniczą w transformacji poziomów napięcia i redystrybucji energii elektrycznej. W przesyłaniu na duże odległości wyższe napięcie skutkuje niższym prądem i mniejszymi stratami, dlatego głównym celem transformacji napięcia jest minimalizacja strat.

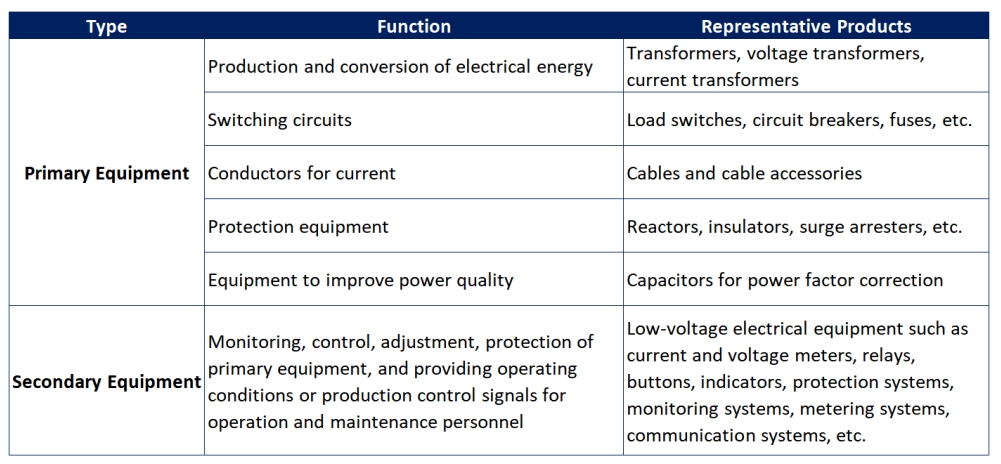

System elektroenergetyczny można podzielić na systemy pierwotne i wtórne w oparciu o różne funkcje i role pełnione przez poszczególne urządzenia tworzące system.

System pierwotny obejmuje urządzenia takie jak generatory, transformatory, linie przesyłowe i łączniki, które są zdolne do wykonywania zadań takich jak wytwarzanie, przesyłanie i dystrybucja energii. Urządzenia te określane są jako „urządzenia pierwotne”.

System wtórny składa się głównie z różnych urządzeń przekaźnikowych zabezpieczających, urządzeń automatycznego sterowania, urządzeń końcowych automatyki, systemów automatyki stacyjnej, systemów automatyki dystrybucyjnej oraz systemów komunikacyjnych. Urządzenia te określane są ogólnie jako „urządzenia wtórne”. Urządzenia wtórne wykonują głównie zadania takie jak ochrona przed awariami, sterowanie operacyjne i monitorowanie urządzeń pierwotnych, zapewniając tym samym bezpieczną i stabilną pracę całego systemu elektroenergetycznego.

Przekaźnik zabezpieczający jest ważnym strażnikiem zapewniającym bezpieczeństwo systemu elektroenergetycznego

Podczas pracy systemu elektroenergetycznego różne urządzenia elektryczne mogą ulec awarii lub znaleźć się w nienormalnych warunkach pracy. Jeśli nie zostaną one szybko rozwiązane, problemy te mogą doprowadzić do wypadków. Gdy w systemie elektroenergetycznym dojdzie do incydentu, wpływa on nie tylko na normalne zasilanie, ale może również spowodować uszkodzenie urządzeń elektrycznych i stwarzać zagrożenie dla bezpieczeństwa osób. Aby zapobiec takim wypadkom, opracowano przekaźniki zabezpieczające. Przekaźnikowe urządzenia zabezpieczające to systemy automatyczne, które potrafią wykryć awarie lub nienormalne warunki pracy w elementach elektrycznych systemu elektroenergetycznego i zareagować poprzez wyzwolenie wyłączników lub wydanie sygnałów.

Rola przekaźnika zabezpieczającego

1. Izolacja zakłóceń: Automatycznie, szybko i selektywnie izoluje wadliwe komponenty od systemu elektroenergetycznego, zapobiegając dalszym uszkodzeniom wadliwych elementów i zapewniając nieuszkodzonym częściom systemu szybki powrót do normalnej pracy.

2. Reakcja na nienormalne warunki pracy: Wykrywa nienormalne warunki pracy komponentów elektrycznych i, w zależności od wymagań operacyjnych i konserwacyjnych, uruchamia alarm lub inicjuje opóźnione wyzwolenie w celu odizolowania usterki.

Podstawowe wymagania dotyczące przekaźnika zabezpieczającego:

1. Selektywność: Selektywność oznacza, że podczas działania zabezpieczenia przekaźnikowego od systemu elektroenergetycznego izolowany jest tylko wadliwy komponent lub linia, co pozwala na dalszą pracę bezawaryjnych części systemu. Selektywność zapewnia, że zabezpieczenie działa tylko w strefie usterki i nie wyzwala się poza nią. Jeśli zabezpieczenie główne nie zadziała, usterka jest usuwana przez pobliskie lub zdalne zabezpieczenie rezerwowe, co minimalizuje obszar dotknięty przerwą w dostawie prądu.

2. Szybkość: Szybkość odnosi się do zdolności zabezpieczenia przekaźnikowego do zadziałania tak szybko, jak to możliwe w dopuszczalnych granicach, w celu wyzwolenia wyłącznika i odizolowania wadliwego komponentu lub linii. Korzyści z szybkiej izolacji usterek obejmują:

• Poprawę stabilności systemu.

• Skrócenie czasu pracy systemu w warunkach niskiego napięcia.

• Zmniejszenie uszkodzeń wadliwych komponentów i zapobieganie dalszemu rozszerzaniu się awarii.

Typowy czas zadziałania szybkich zabezpieczeń wynosi od 0,06 do 0,12 sekundy, przy czym najszybsze działają w czasie od 0,01 do 0,04 sekundy.

Typowy czas zadziałania wyłącznika wynosi od 0,06 do 0,15 sekundy, przy czym najszybsze działają w czasie od 0,02 do 0,06 sekundy.

Najszybszy czas izolacji usterki to 0,03 do 0,1 sekundy.

3. Czułość: Czułość odnosi się do zdolności zabezpieczenia przekaźnikowego do reagowania na usterki i nienormalne warunki pracy w obrębie projektowanego zakresu ochrony. Czułość ogólnie oznacza, że w najbardziej niekorzystnych warunkach urządzenie zabezpieczające powinno reagować na usterki poprzez aktywację ochrony przeciążeniowej (np. zabezpieczenie prądowe) dla wartości rosnących i ochrony niedociążeniowej (np. zabezpieczenie napięciowe) dla wartości malejących.

4. Niezawodność: Niezawodność jest najbardziej podstawowym wymaganiem wydajnościowym dla przekaźnikowych zabezpieczeń systemu elektroenergetycznego, zapewniającym, że zabezpieczenie działa wtedy, gdy powinno, i nie działa wtedy, gdy nie powinno. Na niezawodność wpływają zarówno czynniki wewnętrzne, jak i zewnętrzne:

• Czynniki wewnętrzne: Jakość samego urządzenia, w tym jakość komponentów, racjonalność konstrukcji, poziom procesów produkcyjnych oraz prostota okablowania wewnętrznego i zewnętrznego oraz punktów styku.

• Czynniki zewnętrzne: Poziom obsługi i konserwacji oraz poprawność instalacji i uruchomienia.

Jak testery przekaźników zabezpieczających kontrolują systemy elektryczne

Ponieważ przekaźnik zabezpieczający odgrywa kluczową rolę w zapewnianiu bezpieczeństwa elektrycznego, tester przekaźników zabezpieczających, jako ważne urządzenie do testowania mocy, odgrywa istotną rolę w diagnostyce usterek, testowaniu i debugowaniu urządzeń zabezpieczających w systemach elektroenergetycznych.

Zasada działania testera przekaźników zabezpieczających

Tester przekaźników zabezpieczających to urządzenie służące do symulacji różnych usterek i warunków pracy w systemie elektroenergetycznym w celu przetestowania i zweryfikowania wydajności urządzeń zabezpieczających. Może on symulować scenariusze usterek, takie jak zwarcia, przeciążenia, przepięcia, podnapięcia i inne, aby ocenić wydajność operacyjną i niezawodność urządzenia zabezpieczającego. Gwarantuje to, że urządzenia zabezpieczające mogą prawidłowo reagować na usterki w systemie elektroenergetycznym, izolować usterkę i utrzymywać bezpieczną i stabilną pracę systemu elektroenergetycznego.

Zasada działania testera przekaźników zabezpieczających opiera się na modelu matematycznym systemu elektroenergetycznego i analizie charakterystyki zakłóceń. Generuje on różne symulowane sygnały, takie jak prąd, napięcie i częstotliwość, i podaje je na testowane urządzenie zabezpieczające. Jednocześnie zbiera sygnały zadziałania i parametry odpowiedzi z urządzenia zabezpieczającego w celu analizy i oceny. Na podstawie logiki operacyjnej urządzenia zabezpieczającego i nastaw, tester określa, czy urządzenie zabezpieczające działa prawidłowo i spełnia wymagania ochrony systemu elektroenergetycznego.

Specyfikacje techniczne testerów przekaźników zabezpieczających

1. Dokładność i stabilność wielkości wyjściowych: Obejmuje to dokładność i stabilność wielkości elektrycznych, takich jak prąd, napięcie i częstotliwość, co bezpośrednio wpływa na dokładność wyników testów.

2. Zakres wyjściowy: Tester powinien obejmować zakres operacyjny testowanych urządzeń zabezpieczających, aby spełnić wymagania testowe różnych typów urządzeń zabezpieczających.

3. Prędkość testowania i czas odpowiedzi: Tester powinien charakteryzować się dużą prędkością testowania i czasem odpowiedzi, aby symulować procesy przejściowe w systemie elektroenergetycznym.

4. Interfejs człowiek-maszyna i łatwość obsługi: Tester powinien posiadać przyjazny dla użytkownika interfejs oraz prostą, łatwą w użyciu obsługę, umożliwiającą operatorom wygodne przeprowadzanie testów i przetwarzanie danych.

5. Interfejsy komunikacyjne i przechowywanie danych: Tester powinien być wyposażony w standardowe interfejsy komunikacyjne i funkcje przechowywania danych o dużej pojemności, ułatwiające wymianę danych z innymi urządzeniami oraz rejestrację danych.

Trendy rozwojowe testerów przekaźników zabezpieczających

1. Inteligencja: Wraz z ciągłym postępem technologii sztucznej inteligencji, testery przekaźników zabezpieczających będą stawać się coraz bardziej inteligentne, oferując funkcje testowania adaptacyjnego, diagnostyki usterek i przewidywania.

2. Wielofunkcyjność: Testery przekaźników zabezpieczających będą stopniowo ewoluować w stronę wielofunkcyjności, oferując możliwości testowania różnych funkcji ochronnych, takich jak ochrona linii, ochrona transformatora i ochrona generatora, aby sprostać potrzebom testowym różnych typów urządzeń energetycznych.

3. Sieciowość: W miarę jak systemy elektroenergetyczne stają się bardziej usieciowione i oparte na informacjach, testery przekaźników zabezpieczających będą coraz częściej integrować funkcje sieciowe, obsługując zdalne monitorowanie i transmisję danych, co umożliwi zdalne testowanie i diagnostykę usterek.

4. Wysoka precyzja: Ponieważ systemy elektroenergetyczne wymagają wyższej precyzji w urządzeniach zabezpieczających, testery przekaźników zabezpieczających będą stale poprawiać dokładność i stabilność wielkości wyjściowych, aby sprostać wymaganiom wysokoprecyzyjnej ochrony systemu elektroenergetycznego.

Wraz ze wzrostem populacji globalnej, rosnącymi dochodami i wzrostem liczby zelektryfikowanych użytkowników końcowych, oczekuje się, że globalne zapotrzebowanie na energię elektryczną będzie szybko rosło we wszystkich scenariuszach w przyszłości. Zapewnienie zaspokojenia potrzeb energetycznych przy jednoczesnym zachowaniu bezpieczeństwa elektrycznego ma ogromne znaczenie. Rozwój zarówno urządzeń pierwotnych, jak i wtórnych stwarza wiele możliwości i wyzwań. W miarę ewolucji systemów elektroenergetycznych potrzeba zaawansowanych technologii zwiększających niezawodność, wydajność i ochronę staje się coraz bardziej krytyczna. Ten dynamiczny krajobraz nie tylko napędza innowacje w wytwarzaniu i dystrybucji energii, ale także wymaga ciągłego doskonalenia mechanizmów zabezpieczających w celu zapewnienia stabilności i bezpieczeństwa globalnych sieci energetycznych.
