Dwa przekaźniki, oddalone od siebie o setki kilometrów, muszą wykryć to samo zwarcie w tym samym momencie. To jest główne wyzwanie podczas testów terenowych zabezpieczenia różnicowego linii (87L). Testy typu end-to-end z synchronizacją GPS to najlepsza praktyka terenowa, która potwierdza, że oba przekaźniki widzą to samo zwarcie w tym samym czasie, że kompensacja opóźnienia kanału jest prawidłowa, a czasy wyłączenia wyłącznika spełniają specyfikację. Dla każdego zakładu energetycznego lub wykonawcy uruchamiającego nowy układ 87L, ten test powinien być obowiązkowym krokiem przed podaniem napięcia na linię.

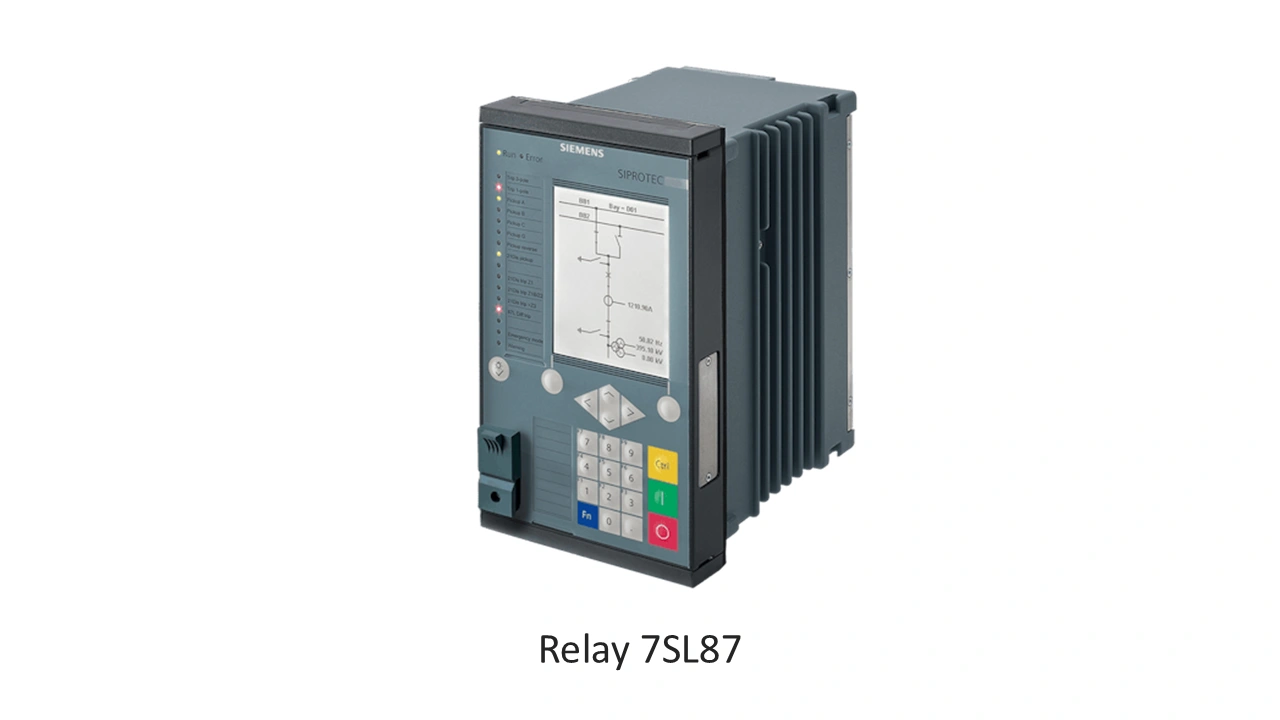

Zabezpieczenie różnicowe linii, oznaczone kodem ANSI 87L, opiera się na prostej zasadzie wynikającej z prądowego prawa Kirchhoffa. Porównuje ono prąd wpływający do linii przesyłowej na jednym końcu z prądem wypływającym na przeciwnym końcu.
W normalnych warunkach obciążenia lub podczas zwarcia zewnętrznego (zwarcia poza strefą chronioną), prądy na obu końcach są równe co do wartości i przeciwne w fazie. Suma wektorowa — prąd różnicowy — pozostaje bliska zeru. Gdy zwarcie wystąpi wewnątrz strefy chronionej, prądy stają się niesymetryczne i pojawia się mierzalny prąd różnicowy.
87L potrafi odróżnić zwarcia wewnętrzne od zewnętrznych bez obliczeń impedancji czy krzywych koordynacji, co czyni je preferowanym układem dla krytycznych linii przesyłowych.
Większość testów przekaźników — nadprądowych, odległościowych czy różnicowych transformatora — wykorzystuje pojedynczy tester przy jednym panelu. W przypadku 87L, jednostronne wymuszenie nie pozwala zweryfikować, jak dwa przekaźniki koordynują pracę poprzez kanał komunikacyjny. Układ zależy od tego, czy każdy przekaźnik porównuje pomiary lokalne z wartościami próbkowanymi z odległego końca. Jeśli kompensacja opóźnienia kanału jest błędna lub wzorce czasu się rozjeżdżają, zabezpieczenie może zadziałać nieprawidłowo — lub co gorsza, wyłączyć błędnie podczas zwarcia zewnętrznego.
Testowanie typu end-to-end to metoda testów terenowych zaprojektowana specjalnie do weryfikacji układów zabezpieczenia różnicowego linii. Dwa testery przekaźników są umieszczane na przeciwnych końcach linii przesyłowej i synchronizowane za pomocą czasu satelitarnego GPS lub BeiDou. Wstrzykują one jednocześnie precyzyjnie obliczoną sekwencję prądu zwarciowego do obu przekaźników.
Celem jest walidacja całego łańcucha zabezpieczeń — obwodów przekładników prądowych, algorytmów różnicowych przekaźnika z rzeczywistymi danymi zdalnymi, kompensacji opóźnienia kanału oraz czasu wyłączenia wyłącznika na obu końcach. Bez testów end-to-end ukryte problemy, takie jak nieprawidłowe ustawienia opóźnienia kanału lub dryf czasu GPS, pozostają niewykryte do momentu wystąpienia rzeczywistego zwarcia.
Niezawodność testu end-to-end zależy całkowicie od synchronizacji czasu. Aby zasymulować rzeczywiste zwarcie, oba testery muszą rozpocząć wstrzykiwanie dokładnie w tym samym momencie. Błąd czasu między dwoma urządzeniami wprowadza przesunięcie fazowe, które może sprawić, że zwarcie zewnętrzne będzie wyglądać jak wewnętrzne, lub zamaskować prawdziwe zwarcie wewnętrzne.
Testery przekaźników klasy terenowej osiągają to dzięki wbudowanym odbiornikom GNSS, które synchronizują się z konstelacjami satelitów GPS i BeiDou (BDS). W typowych warunkach stacyjnych — nawet przy zakłóceniach elektromagnetycznych powszechnych na rozdzielniach — błąd synchronizacji powinien mieścić się w granicach ±10 mikrosekund. Ten poziom precyzji gwarantuje, że przy symulacji zwarcia zewnętrznego prądy z obu końców przechodzą przez zero jednocześnie (prąd przelotowy), a przy symulacji zwarcia wewnętrznego prąd różnicowy pojawia się wyraźnie i gwałtownie.
Konfiguracja testu end-to-end dla zabezpieczenia różnicowego linii przebiega według stałego schematu. Poniżej przedstawiono typową procedurę stosowaną z użyciem testerów przekaźników KINGSINE.

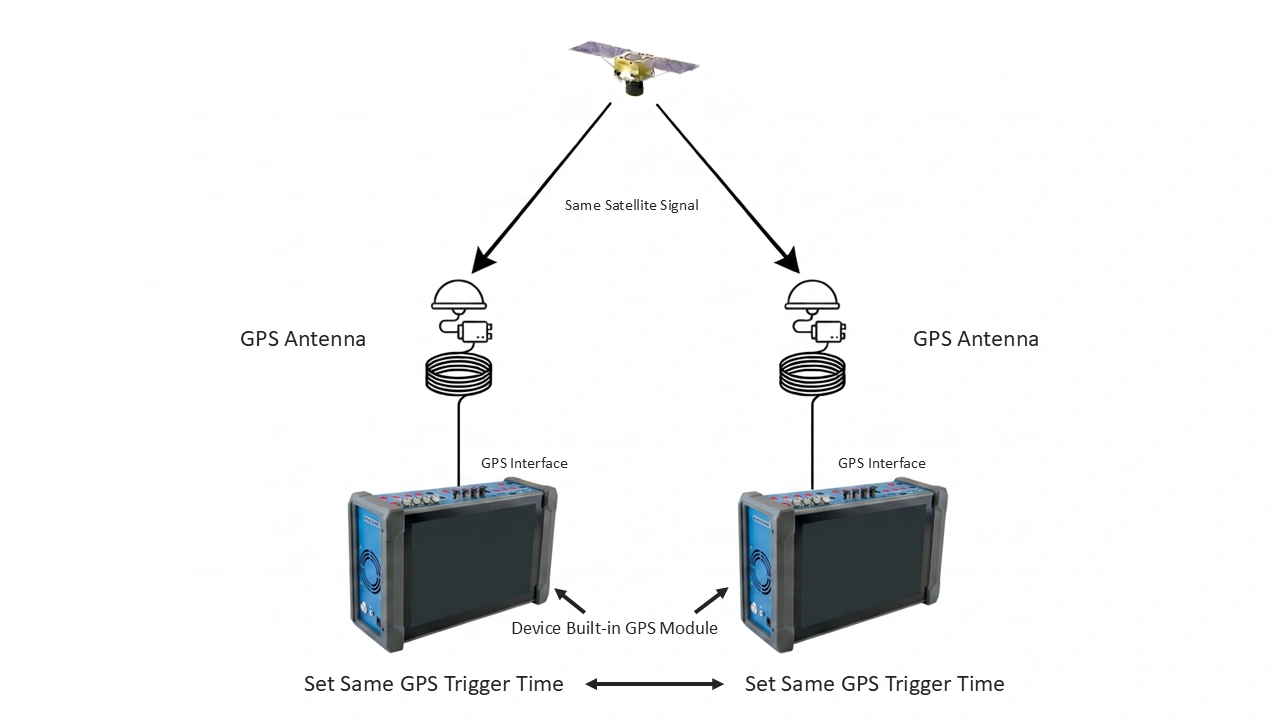

Krok 1 — Zainstaluj anteny GPS na obu końcach z dobrą widocznością nieba. Podłącz do portu GPS w każdym testerze przekaźników.
Krok 2 — Skonfiguruj parametry testu na testerze nadrzędnym (master): długość linii, przekładnię przekładnika prądowego, typ przekaźnika oraz rodzaj zwarcia (jednofazowe z ziemią, międzyfazowe lub trójfazowe).
Krok 3 — Ustaw tryb wyzwalania synchronizowanego przez GPS, zaprogramuj czas startu, zweryfikuj synchronizację z satelitami (w granicach ±10 µs) i uruchom sekwencję. Jednostka zdalna uruchomi się automatycznie w zaprogramowanym momencie.
Krok 4 — Przeanalizuj wyniki. Sprawdź symetrię czasu wyłączenia, selektywność fazową oraz profil prądu różnicowego na nałożonych oscylogramach z obu zacisków. Powtórz dla zwarć w strefie i poza strefą, a następnie zapisz raporty z testów.
W oparciu o doświadczenia terenowe z kilkudziesięciu projektów uruchomieniowych zabezpieczeń różnicowych linii, testery przekaźników KINGSINE zostały zaprojektowane wokół czterech możliwości, które bezpośrednio odpowiadają na problemy związane z testowaniem 87L typu end-to-end.
Tradycyjne testowanie typu end-to-end wymaga obecności dwóch inżynierów rozmawiających przez telefon i odliczających czas do jednoczesnego rozpoczęcia testu. Wprowadza to błąd ludzki i pochłania cenny czas rozruchu.
Testery KINGSINE rozwiązują ten problem dzięki zaprogramowanemu harmonogramowi wyzwalania GPS. Jeden inżynier na stacji nadrzędnej (master) programuje czas rozpoczęcia (na przykład 14:30:00.000000). Jednostka zdalna, również zsynchronizowana z tą samą konstelacją satelitów GPS, uruchamia się automatycznie dokładnie w tym momencie. Pozwala to jednemu operatorowi na przeprowadzenie całej sekwencji testowej — symulacji stanów, odtworzenia przebiegu zwarciowego i rejestracji wyników — podczas gdy zdalny zestaw testowy działa bezobsługowo na drugim końcu linii.
Testowanie różnicowe linii obejmuje wiele rodzajów zwarć (A-G, B-C, ABC itp.) oraz logikę rozróżniania stref (w strefie vs poza strefą). Ręczne obliczanie parametrów wstrzykiwania dla każdego scenariusza jest czasochłonne i podatne na błędy.
Pakiet oprogramowania KRT zasilający testery KINGSINE zawiera dedykowane moduły testowe 87L. Inżynier wprowadza podstawowe parametry linii — długość linii, przekładnię przekładnika, model przekaźnika — a oprogramowanie automatycznie generuje kompletną sekwencję testową. Obejmuje to wstępnie obliczone wektory prądu dla obu końców, prawidłowe czasy dla rozróżniania stref oraz oczekiwane kryteria zadziałania. Biblioteka szablonów obejmuje popularne modele przekaźników firm ABB, Siemens, Schneider, GE i SEL.
Jedną z najczęstszych ukrytych wad w układach 87L jest nieprawidłowa kompensacja opóźnienia kanału. Przekaźnik na każdym końcu musi uwzględniać opóźnienie propagacji w kanale komunikacyjnym (zazwyczaj światłowód lub kabel pilotowy). Jeśli ta kompensacja jest błędna, przekaźnik przesuwa w czasie próbki prądu z odległego końca, tworząc fałszywy prąd różnicowy.
Test end-to-end firmy KINGSINE natychmiast to ujawnia. Gdy oba zestawy testowe wstrzykują zsynchronizowane prądy, jakiekolwiek przesunięcie w czasie zadziałania przekaźnika między dwoma końcami wskazuje bezpośrednio na niedopasowanie opóźnienia kanału. Wada ta nie może zostać wykryta przy użyciu metod jednostronnego wstrzykiwania.
Zdalny koniec stacji często nie ma budynku nastawni. Zestaw testowy może wymagać pracy w szafie zewnętrznej lub tymczasowym schronieniu. Testery KINGSINE są zbudowane z myślą o takich warunkach:
Wzmocnione obudowy przeznaczone do pracy w przemysłowych zakresach temperatur
Pojemność akumulatora wystarczająca na wiele godzin zsynchronizowanej pracy, nawet bez zasilania sieciowego na zdalnym końcu
Ekrany dotykowe o wysokiej jasności, czytelne w bezpośrednim słońcu
Minimalna liczba połączeń zewnętrznych — wejście anteny GPS i przewody testowe to wszystko, czego potrzeba w lokalizacji zdalnej
Napowietrzna linia 220 kV była ponownie uruchamiana po modernizacji zabezpieczeń. Nowe przekaźniki przeszły indywidualną kalibrację na obu końcach. Dokładność rozruchu, czas wyłączenia — wszystko zostało zweryfikowane pomyślnie.
Następnie inżynier rozruchu przeprowadził test end-to-end, wstrzykując zwarcie fazy A z ziemią. Otrzymano oscylogram. Oba przekaźniki pobudziły się, ale impuls wyłączający na zdalnym końcu był opóźniony — o 15 milisekund za stroną lokalną.
Po przeprowadzeniu analizy okazało się, że problemem był parametr kompensacji opóźnienia kanału w zdalnym urządzeniu interfejsu. Ktoś wprowadził go błędnie podczas aktualizacji oprogramowania układowego kilka miesięcy wcześniej, a testy jednostronne nigdy tego nie wykryły.
Inżynier skorygował wartość i ponownie uruchomił test. Tym razem przebiegi pokryły się idealnie.
Bez testów typu end-to-end to 15-milisekundowe niedopasowanie pozostałoby ukryte aż do pierwszego rzeczywistego zwarcia. Wtedy konsekwencją byłby blackout, a to ryzyko, którego żaden zakład energetyczny nie chce podjąć.
Dwa testery przekaźników z wbudowanymi odbiornikami GNSS, anteny GPS i przewody testowe. Oba testery muszą obsługiwać zaprogramowane harmonogramy wyzwalania GPS i rejestrować zsynchronizowane oscylogramy z obu końców linii.
Dobrej jakości testery przekaźników posiadają funkcję podtrzymania (holdover) — wewnętrzny oscylator utrzymuje dokładność na poziomie mikrosekund przez kilka minut po utracie połączenia z satelitami, co wystarcza do zakończenia sekwencji zwarciowej bez zakłóceń.
Tak. W rzeczywistości układy oparte na światłowodach wymagają testów end-to-end jeszcze pilniej, ponieważ asymetryczna kompensacja opóźnienia kanału jest trudniejsza do wykrycia bez zsynchronizowanego wstrzykiwania na obu końcach.
