Podczas oceny testera przekaźników dla swojego zespołu, arkusz specyfikacji wymienia różne certyfikaty. Ale co te oznaczenia właściwie znaczą dla Twojej codziennej pracy testowej? CE, FCC, RoHS, IEC 62133 — certyfikaty przewijają się drobnym drukiem, łatwe do odłożenia jako dokumentacja zgodności. Większość inżynierów została przeszkolona, by traktować te oznaczenia jako problem producenta. W rzeczywistości te znaki to nie papierkowa robota; to gwarancje wydajności.
Certyfikaty istnieją po to, aby zmniejszyć niepewność. Gdy określasz sprzęt testowy dla projektu, znaki te dają pewność, że urządzenie zostało przetestowane pod kątem ustanowionych norm.
Każdy certyfikat odpowiada na pytanie, które ma znaczenie, gdy Twój tester znajduje się na terenie działającej stacji elektroenergetycznej: Czy to urządzenie wprowadzi zakłócenia do obwodów pomiarowych? Czy jego akumulator jest przystosowany do skrajnych temperatur w Twoim regionie? Czy przetrwa zadziałanie pobliskiego wyłącznika bez resetowania się?
Krajobraz certyfikacji znacznie się rozszerzył w ciągu ostatniej dekady. To, co kiedyś było prostą listą kontrolną zgodności, teraz obejmuje nakładające się normy dotyczące kompatybilności elektromagnetycznej, zgodności środowiskowej oraz, w coraz większym stopniu, cyberbezpieczeństwa. Zrozumienie, co faktycznie gwarantuje każdy certyfikat, pomaga wybrać sprzęt, który działa niezawodnie w Twoim specyficznym środowisku operacyjnym.
Nowoczesne stacje elektroenergetyczne mieszczą dziesiątki urządzeń elektronicznych w jednej nastawni. Każde urządzenie emituje energię elektromagnetyczną i każde musi tolerować energię od swoich sąsiadów. Kompatybilność elektromagnetyczna (EMC) jest kluczowym wymogiem technicznym — urządzenie musi funkcjonować bez powodowania lub ponoszenia niedopuszczalnych zakłóceń. Różne jurysdykcje egzekwują to poprzez własne ramy regulacyjne.

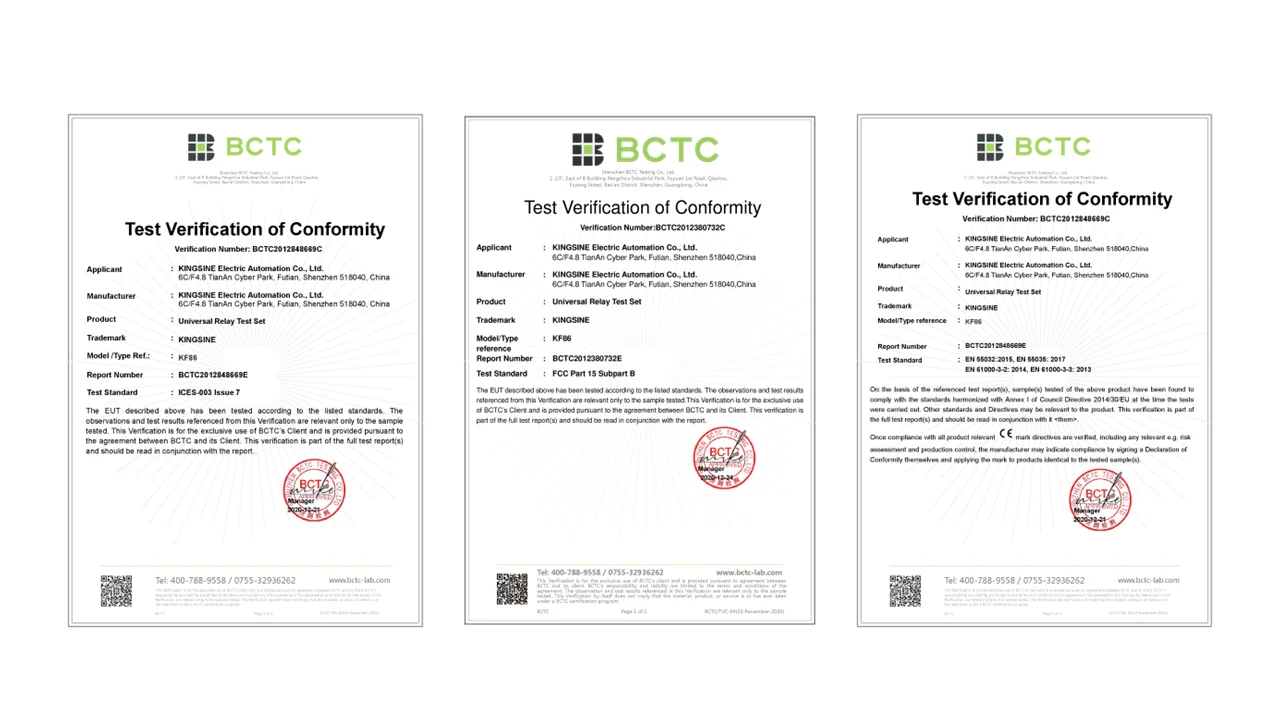

Oznakowanie CE jest obowiązkowym znakiem zgodności dla produktów sprzedawanych w Europejskim Obszarze Gospodarczym. W ramach swojej dyrektywy EMC, CE obejmuje zarówno emisję, jak i odporność. Wymaga testowania zgodnie z normą EN 55032 pod kątem emisji promieniowanych i przewodzonych, EN 61000-3-2 i EN 61000-3-3 pod kątem prądów harmonicznych i wahań napięcia oraz serii EN 61000-4 pod kątem odporności.
Każda z tych norm EN jest europejskim wdrożeniem bazowej międzynarodowej normy IEC — EN 55032 odpowiada CISPR 32, a seria EN 61000 bezpośrednio odzwierciedla IEC 61000. Oznacza to, że te same wymagania techniczne mają zastosowanie niezależnie od tego, czy produkt jest testowany pod kątem wersji EN, czy IEC.
FCC Part 15B to federalne rozporządzenie USA dotyczące emisji elektromagnetycznych z urządzeń cyfrowych. Jego kanadyjski odpowiednik, ICES-003 (Innovation, Science and Economic Development Canada), określa równoważne wymagania. Obie normy koncentrują się na limitach emisji, aby zapobiegać zakłóceniom w komunikacji radiowej.
Dla Twojej pracy testowej ma to praktyczne konsekwencje. Zgodny z normami tester nie będzie wprowadzał zakłóceń do obwodów pomiarowych stacji. Co ważniejsze, jego testy odporności oznaczają, że będzie nadal generować dokładne odczyty, gdy zadziała pobliski wyłącznik automatyczny lub nastąpi załączenie transformatora mocy. Oba te zdarzenia generują szum elektromagnetyczny, który może zniekształcić pomiary z niechronionego urządzenia.

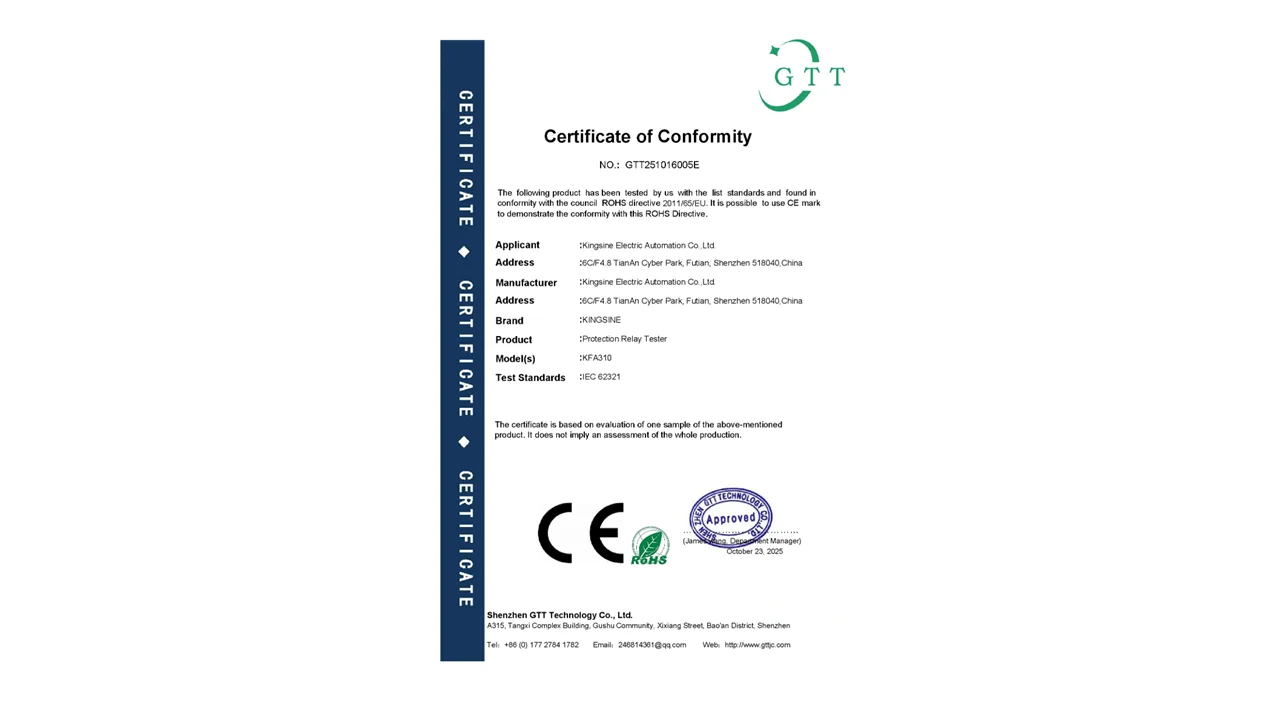

RoHS, czyli dyrektywa o ograniczeniu stosowania substancji niebezpiecznych, powstała w UE i została przyjęta w różnych formach na całym świecie. Ogranicza ona stosowanie ołowiu, rtęci, kadmu i innych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
PSE (Product Safety of Electrical Equipment and Materials) to obowiązkowy certyfikat bezpieczeństwa dla produktów elektrycznych sprzedawanych w Japonii. Ustanowiony na mocy japońskiej ustawy o bezpieczeństwie urządzeń i materiałów elektrycznych, wymaga od produktów przejścia testów pod kątem porażenia prądem, pożaru i zagrożeń mechanicznych. W przypadku sprzętu testowego wchodzącego na rynek japoński, certyfikat PSE jest wymogiem prawnym, a nie dobrowolnym znakiem.
Test typu SGCC: Niezależna walidacja wydajności w ekstremalnych warunkach
Test typu SGCC to obowiązkowy program walidacji sprzętu wymagany przez State Grid Corporation of China, największe przedsiębiorstwo elektroenergetyczne na świecie zarówno pod względem przychodów, jak i bazy klientów. W przeciwieństwie do dobrowolnych certyfikatów komercyjnych, test ten jest zarządzany przez wyznaczony instytut badawczy sieci i jest warunkiem wstępnym dla sprzętu używanego w jej sieci. Wykracza on poza typowe certyfikaty komercyjne, aby symulować rzeczywiste warunki pracy dużego synchronicznego systemu elektroenergetycznego.
Sekwencja testowa obejmuje wytrzymałość izolacji przy ekstremalnych napięciach, pomiar dryfu dokładności w cyklach wysokich i niskich temperatur, ciągłe testy niezawodności przy pełnym obciążeniu oraz testy odporności elektromagnetycznej przekraczające standardowe limity komercyjne. Sprzęt, który pomyślnie przejdzie ten program, udowodnił, że może działać niezawodnie w wymagających warunkach terenowych.
Dla inżynierów pracujących nad projektami o rygorystycznych wymaganiach dotyczących kwalifikacji sprzętu, certyfikat ten zapewnia niezależną walidację wytrzymałości wykraczającą poza to, co oferują standardowe znaki komercyjne.
Założona w 1906 roku Międzynarodowa Komisja Elektrotechniczna (IEC) opracowuje globalne normy dla technologii elektrycznych, elektronicznych i pokrewnych. Z ponad 200 komitetami technicznymi, jej normy obejmują wszystko, od bezpieczeństwa baterii po cyberbezpieczeństwo przemysłowe. Wiele regulacji regionalnych — w tym normy EN w Europie i części wymagań FCC — jest zbudowanych na bazie norm IEC lub się do nich odwołuje, co czyni IEC wspólnym mianownikiem dla certyfikatów pojawiających się w arkuszu specyfikacji.
Najszybciej rozwijający się obszar certyfikacji w ramach struktur IEC dotyczy zagrożeń cyfrowych. W miarę jak stacje elektroenergetyczne wdrażają normę IEC 61850 i komunikację opartą na sieci Ethernet, sprzęt testowy łączący się z sieciami stacyjnymi staje się częścią szerszego systemu cyfrowego. Wprowadza to kwestie cyberbezpieczeństwa, które nie istniały dekadę temu.
Przenośny sprzęt testowy staje się standardem w pracy w terenie. Inżynierowie zabierają lekkie testery do odległych stacji elektroenergetycznych, na platformy wiatrowe i farmy fotowoltaiczne. Urządzenia te zawierają baterie litowo-jonowe. Bezpieczeństwo baterii reguluje norma IEC 62133-2:2017 wraz z poprawką z 2021 roku, będąca międzynarodową normą bezpieczeństwa przenośnych szczelnych ogniw wtórnych. Określa ona testy dla scenariuszy przeładowania, zwarcia i fizycznego zgniatania, aby zapewnić, że awaria baterii nie doprowadzi do pożaru lub wybuchu podczas użytkowania w terenie.
IEC 62443 to międzynarodowa seria norm dotyczących bezpieczeństwa przemysłowych sieci komunikacyjnych. Pierwotnie opracowana dla automatyki fabrycznej oraz sektora naftowo-gazowego, jest obecnie przyjmowana przez sektor elektroenergetyczny, ponieważ operatorzy sieci uznają przekaźniki zabezpieczeniowe za kluczowe elementy infrastruktury krytycznej.
Norma IEC 62351 uzupełnia IEC 62443, odnosząc się do bezpieczeństwa specyficznego dla komunikacji w systemach elektroenergetycznych. Norma IEC 61508 definiuje zasady bezpieczeństwa funkcjonalnego, które wpływają na sposób projektowania i walidacji systemów zabezpieczeń.
Normy te nie są jeszcze obowiązkowe dla wszystkich zastosowań. Jednak patrzący w przyszłość operatorzy sieci coraz częściej powołują się na nie w specyfikacjach zamówień. Sprzęt testowy zaprojektowany z myślą o tych normach oferuje dłuższą aktualność w miarę zaostrzania wymagań dotyczących cyberbezpieczeństwa w całej branży.
Certyfikat UL to niezależna ocena bezpieczeństwa szeroko rozpoznawana w Ameryce Północnej. Odpowiednia norma, UL 61010-1, bada ochronę przed porażeniem prądem elektrycznym, zagrożeniami pożarowymi oraz nienormalnym wzrostem temperatury w warunkach awaryjnych. Sprzęt opatrzony tym znakiem został zweryfikowany pod kątem integralności obudowy, izolacji oraz działania obwodów ochronnych przez niezależne laboratorium.

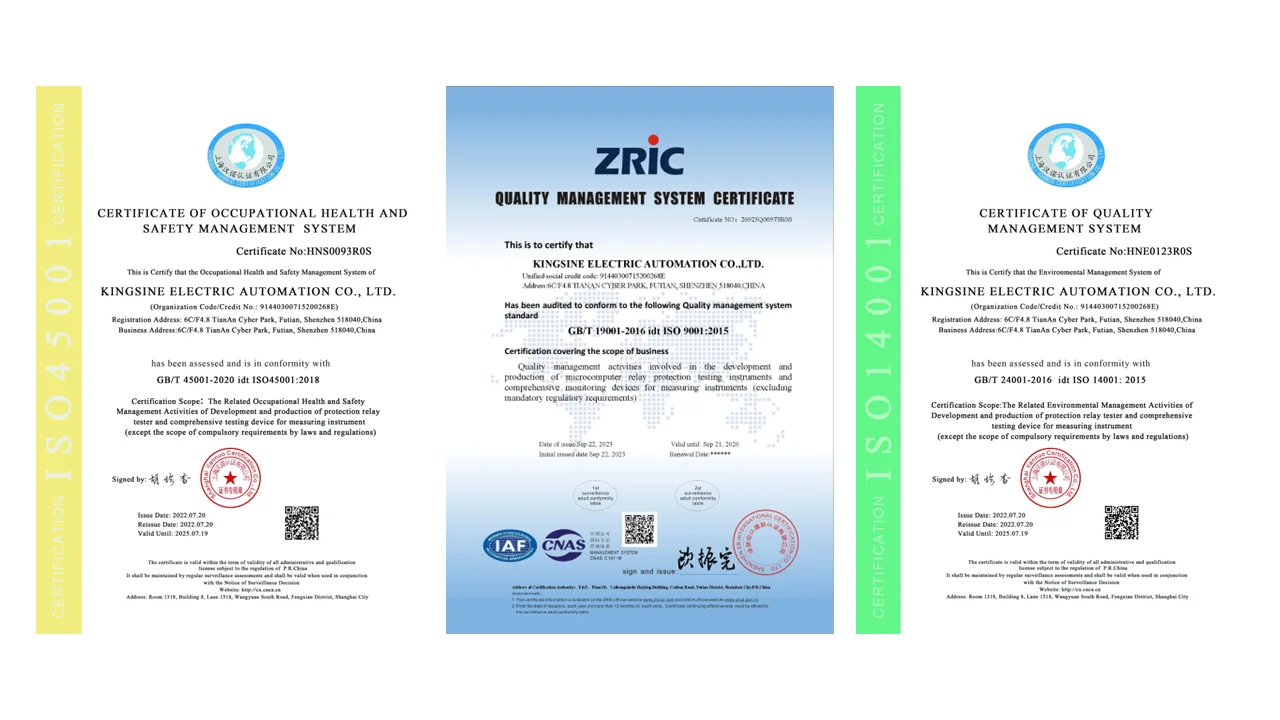

KINGSINE Electric, założona w 1999 roku, produkuje testery przekaźników oraz analizatory przekładników CT/PT na rynek globalny. Firma posiada certyfikaty systemów zarządzania ISO 9001, ISO 14001 oraz ISO 45001. Główne produkty do testowania przekaźników spełniają wymagania CE, FCC, RoHS i IEC 62133, zależnie od ich rynków docelowych. Produkty przeznaczone na rynek japoński posiadają certyfikat PSE. Analizatory CT/PT oraz inne przyrządy w ofercie posiadają dodatkowe certyfikaty, w tym UL tam, gdzie jest to wymagane. Wybrane modele przeszły test typu SGCC w wyznaczonym instytucie badawczym. Firma posiada również certyfikaty wzorcowania z Narodowego Instytutu Metrologii (NIM, Chiny), zapewniając spójność pomiarową.
Tak. Oznakowanie CE w ramach dyrektywy EMC wymaga zgodności zarówno z limitami emisji, jak i wymogami dotyczącymi odporności. Szczegółowe testy zależą od klasyfikacji sprzętu.
Test typu SGCC stosuje bardziej rygorystyczne limity testowe i testy o dłuższym czasie trwania niż typowe certyfikaty komercyjne. Jest on zaprojektowany w celu walidacji sprzętu pod kątem warunków pracy dużej synchronicznej sieci elektroenergetycznej.
Certyfikacja IEC 62443 staje się istotna dla sprzętu testowego, który łączy się z sieciami stacji elektroenergetycznych. Choć nie jest jeszcze powszechnie wymagana, specyfikacje zamówień coraz częściej się na nią powołują.
