LPIT w terenie: Jak przeprowadzać wtórne testy wtryskowe dla przekaźników zabezpieczeniowych

Jeśli jesteś inżynierem terenowym, prawdopodobnie zauważyłeś, że stacje cyfrowe zmieniają reguły gry w testowaniu zabezpieczeń i sterowania. Jedną z najważniejszych zmian jest przejście od tradycyjnych przekładników instrumentowych do niskomocowych przekładników instrumentowych (LPIT - Low Power Instrument Transformers). Choć LPIT oferują bezpieczniejszą pracę i mniejsze wymiary, wprowadzają również nowe aspekty w wtórnych testach wtryskowych. Po stronie pierwotnej proces testowania pozostaje taki sam, jak w przypadku konwencjonalnych przekładników. Prawdziwa różnica leży po stronie wtórnej, gdzie sygnały niskiego napięcia (LLV - Low-Level Voltage) zastępują tradycyjne wyjścia 1A/5A lub 100V.

Nawigowanie po nowych wyzwaniach w testowaniu stacji

W tradycyjnym układzie wtrysku wtórnego wstrzykuje się sygnały 1A/5A lub 100V bezpośrednio do przekaźnika. LPIT zmieniają to po stronie wtórnej: zamiast wyjść o dużej mocy, przekaźnik otrzymuje sygnały LLV na poziomie miliwoltów. Eliminuje to ryzyko nasycenia przekładnika prądowego (CT - Current Transformer) przy otwartym obwodzie, co jest ogromną zaletą w zakresie bezpieczeństwa, ale oznacza również, że sygnały są znacznie bardziej wrażliwe na zakłócenia elektromagnetyczne (EMI - Electromagnetic Interference) oraz impedancję przewodów.

Rzeczywistość nowoczesnej pracy w terenie

Dla inżynierów terenowych wyzwaniem nie jest już pozyskanie dużej mocy. Chodzi o precyzję i integralność sygnału na wejściu przekaźnika. Wiele starszych zestawów testowych nie posiada natywnej funkcji wyjścia LLV, co zmusza inżynierów do stosowania adapterów i wielu konwerterów. Dodaje to niepotrzebną złożoność i potencjalne punkty awarii do tego, co powinno być prostym wtórnym testem wtryskowym.

Złożoność jest wrogiem niezawodności

Gdy przepływ pracy testowej staje się zbyt złożony, rośnie ryzyko błędu ludzkiego. W stacji cyfrowej pojedyncze błędnie skonfigurowane mapowanie w oprogramowaniu może doprowadzić do nieoczekiwanego zadziałania.

Ciągle słyszymy o tej frustracji od zespołów terenowych: narzędzia testowe stają się tak skomplikowane, jak systemy, które mają weryfikować. Tworzy to wąskie gardło, szczególnie gdy gonią Cię napięte terminy uruchomienia.

Łańcuch sygnałowy LPIT

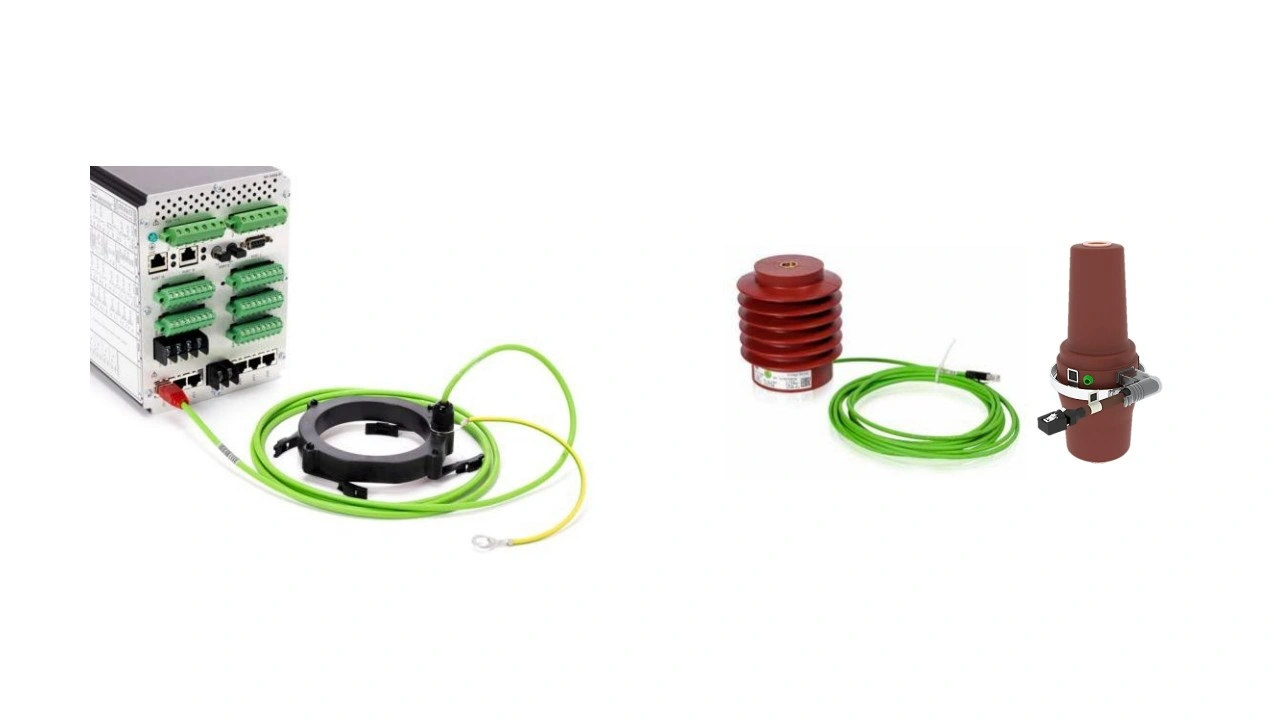

Aby uprościć przepływ pracy testowej, musimy najpierw zrozumieć łańcuch sygnałowy. Łańcuch ten zaczyna się od czujnika pierwotnego, gdzie wielkość fizyczna jest przetwarzana na sygnał niskiego poziomu. W przeciwieństwie do tradycyjnych przekładników, wiele LPIT wykorzystuje czujniki takie jak cewki Rogowskiego lub dzielniki pojemnościowe. Czujniki te spełniają określone normy, przede wszystkim IEC 61869-10 i 61869-11.

Cewki Rogowskiego vs. Dzielniki pojemnościowe

Cewki Rogowskiego nie nasycają się, co jest doskonałe w przypadku stanów nieustalonych.

Z kolei dzielniki pojemnościowe zapewniają bezpośredni stosunek napięć, ale są bardzo wrażliwe na obciążenie (burden) podłączonego urządzenia.

Rola sygnałów niskiego napięcia (LLV)

Sygnały LLV są sercem nowoczesnego pola cyfrowego. Sygnały te zazwyczaj mieszczą się w zakresie od kilku miliwoltów do kilku woltów. Ponieważ poziom mocy jest tak niski, impedancja przewodów testowych ma ogromne znaczenie. Wysokiej jakości ekranowanie nie jest opcjonalne; jest to wymóg. W terenie mogłeś widzieć więcej „nieudanych” testów spowodowanych słabym ekranowaniem niż faktycznymi awariami przekaźników.

Systematyczne podejście w 7 krokach do wtórnych testów wtryskowych LPIT

Uproszczenie pracy w terenie zaczyna się od ustandaryzowanej procedury. Nie potrzebujesz środowiska laboratoryjnego, aby uzyskać dokładne wyniki, jeśli zastosujesz to metodyczne podejście.

Przygotowanie i bezpieczeństwo

1. Izolacja przekaźnika: Upewnij się, że przekaźnik zabezpieczeniowy jest w trybie testowym. Zapobiega to wyzwalaniu wyłączników nadrzędnych przez komunikaty GOOSE (Generic Object Oriented Substation Event).

2. Weryfikacja zacisków: Zidentyfikuj piny wejściowe LLV. Są one znacznie mniejsze niż tradycyjne zaciski i wymagają precyzyjnych sond.

Wykonanie i pomiar

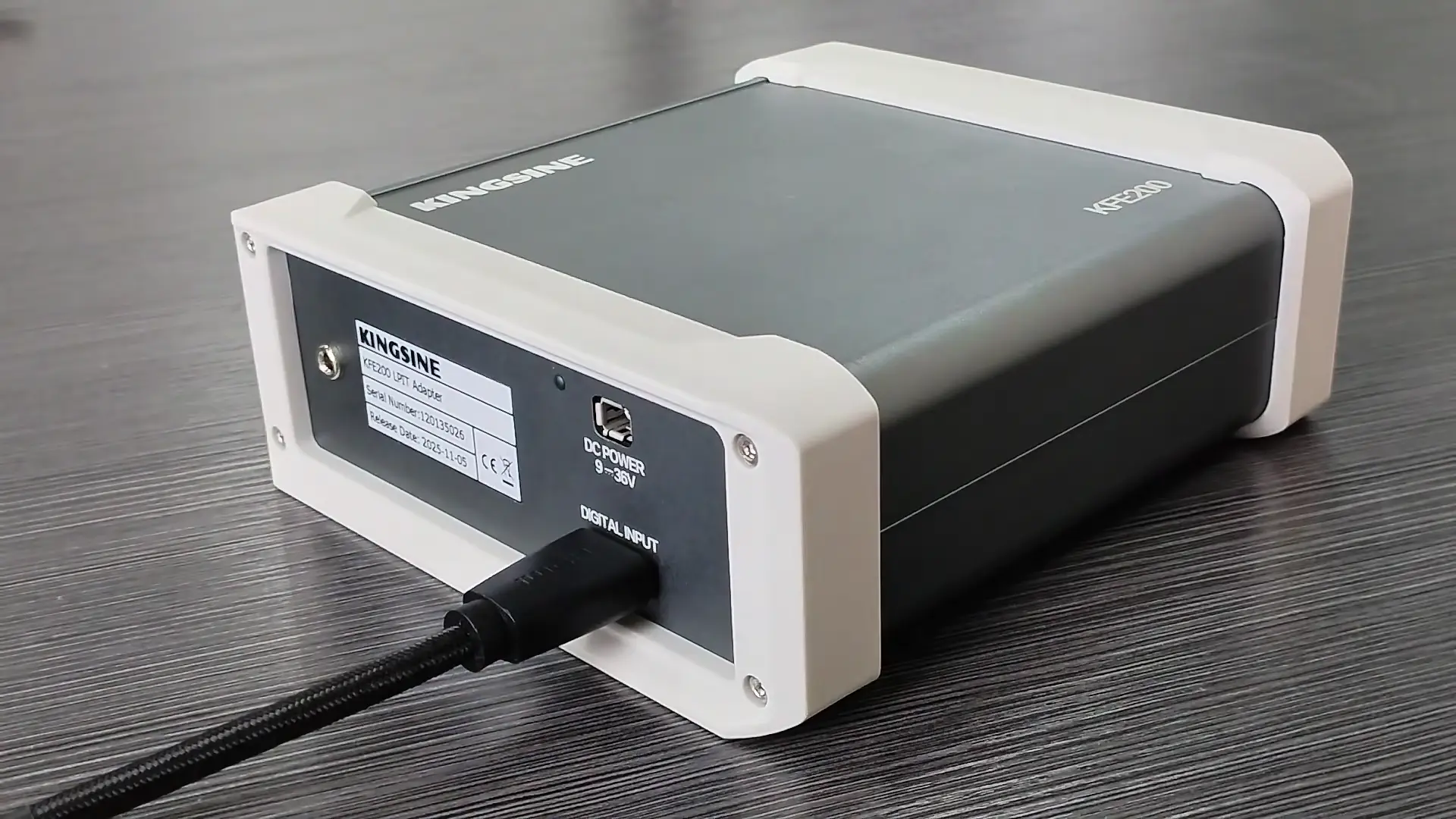

1. Dopasowanie impedancji sygnału: Użyj dedykowanego adaptera, jeśli Twój zestaw testowy nie posiada natywnych wyjść niskiego poziomu. Gwarantuje to, że przekaźnik „widzi” sygnał naśladujący rzeczywisty czujnik.

2. Wtrysk i sprawdzenie wielkości: Wstrzyknij sygnał znamionowy. Zweryfikuj, czy widok pomiarowy przekaźnika zgadza się z wartością wstrzykniętą.

3. Walidacja kąta fazowego: Sprawdź relację fazową. W systemach cyfrowych łatwo o błąd 180 stopni podczas mapowania oprogramowania.

4. Taktowanie funkcjonalne: Przeprowadź testy pobudzenia (pickup) i czasu zadziałania. Obserwuj, jak przekaźnik radzi sobie z symulowaną odpowiedzią przejściową z czujnika.

5. Dokumentacja i czyszczenie: Natychmiast wyeksportuj raport. Wyczyść wszystkie flagi testowe przed przywróceniem pola do pracy.

Kompaktowe rozwiązania dla stacji cyfrowych

Wydajność w terenie często zależy od sprzętu, który nosisz. W nowoczesnych stacjach cyfrowych, zwłaszcza w modułowych systemach magazynowania energii w akumulatorach (BESS - Battery Energy Storage Systems), przestrzeń jest ekstremalnie ograniczona. Wnoszenie 20-kilogramowego zestawu testowego do ciasnego kontenera jest nieefektywne i męczące fizycznie.

Odchodzenie od ciężkiego sprzętu

Branża zmierza w stronę bardziej kompaktowych, specjalistycznych narzędzi. Lekki tester, taki jak KFA310 lub KFA320, mini i lekki, reprezentuje tę zmianę.

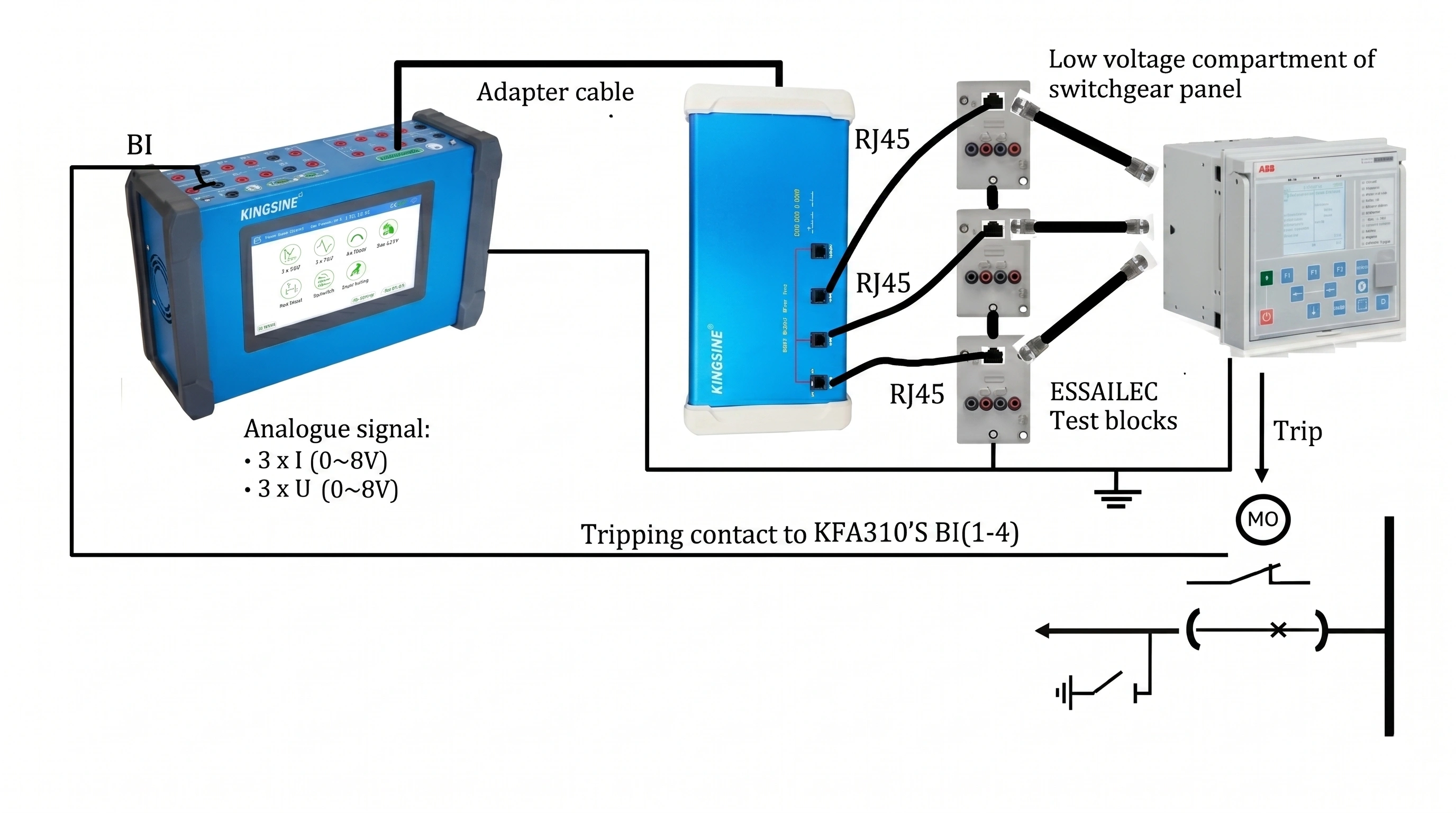

Łącząc ręczne lub małoformatowe urządzenie z dedykowanym zewnętrznym adapterem LPIT, inżynierowie mogą wyeliminować potrzebę stosowania zewnętrznych wzmacniaczy mocy w większości rutynowych zadań.

Zaleta modularności Plug-and-Play

W KINGSINE wierzymy, że nowoczesny sprzęt testowy powinien być tak samo łatwy w utrzymaniu, jak i w użyciu. Dlatego kładziemy nacisk na konstrukcję modułową.

Jeśli moduł ulegnie awarii w terenie, możesz go wymienić w 10 minut dzięki zdalnym instrukcjom. To podejście „podłącz i pracuj” eliminuje potrzebę długiego oczekiwania na wysyłkę i rekalibrację fabryczną, pozwalając na dotrzymanie harmonogramów projektów.

Kompatybilność z wieloma dostawcami i zastosowania w rzeczywistych warunkach

Częstą obawą związaną z uproszczonym testowaniem jest kompatybilność pomiędzy różnymi producentami. Dobrze zaprojektowana symulacja LPIT musi wypełniać lukę pomiędzy różnymi zastrzeżonymi technologiami.

Zweryfikowane zastosowania terenowe: Siemens i ABB

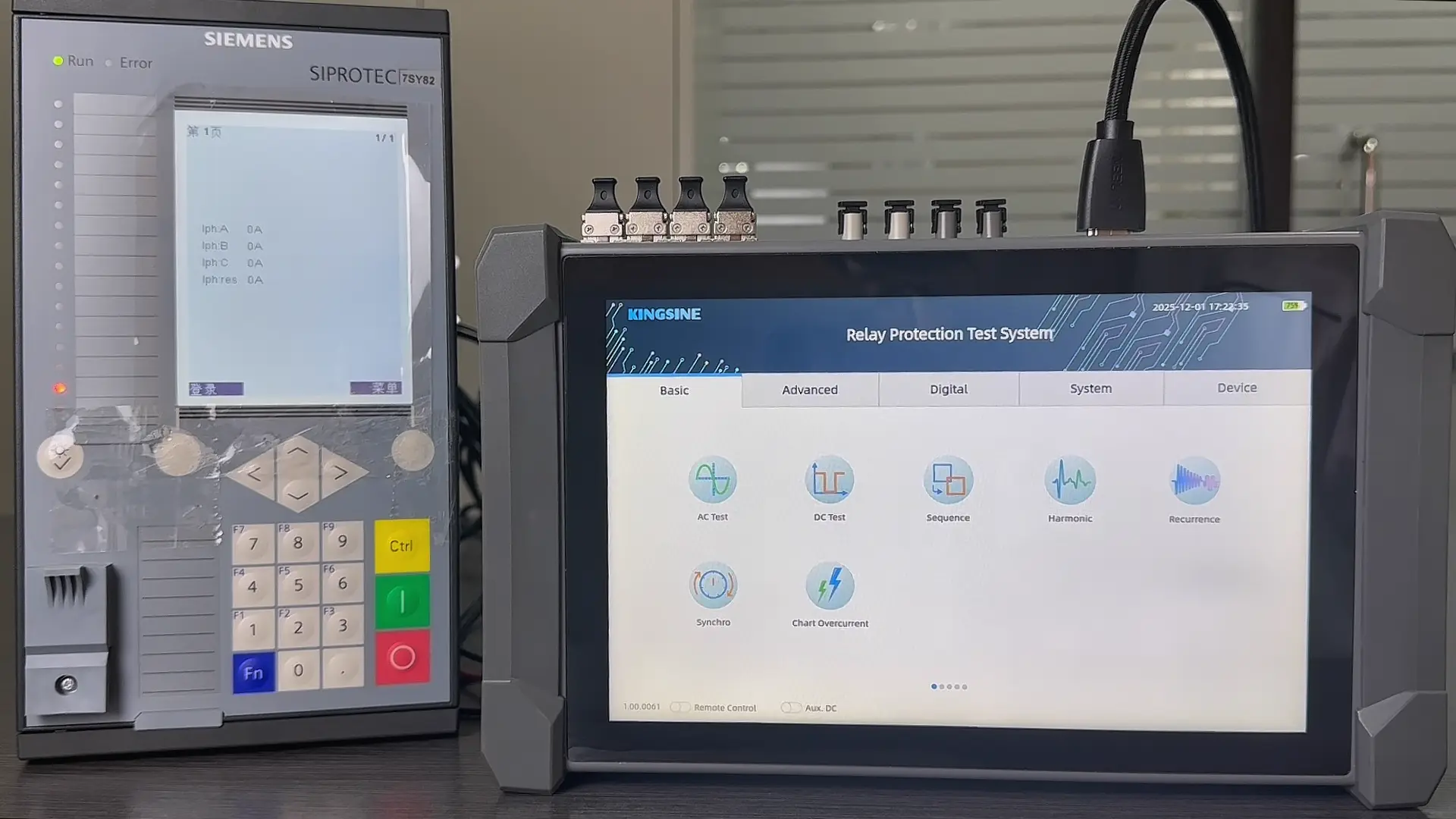

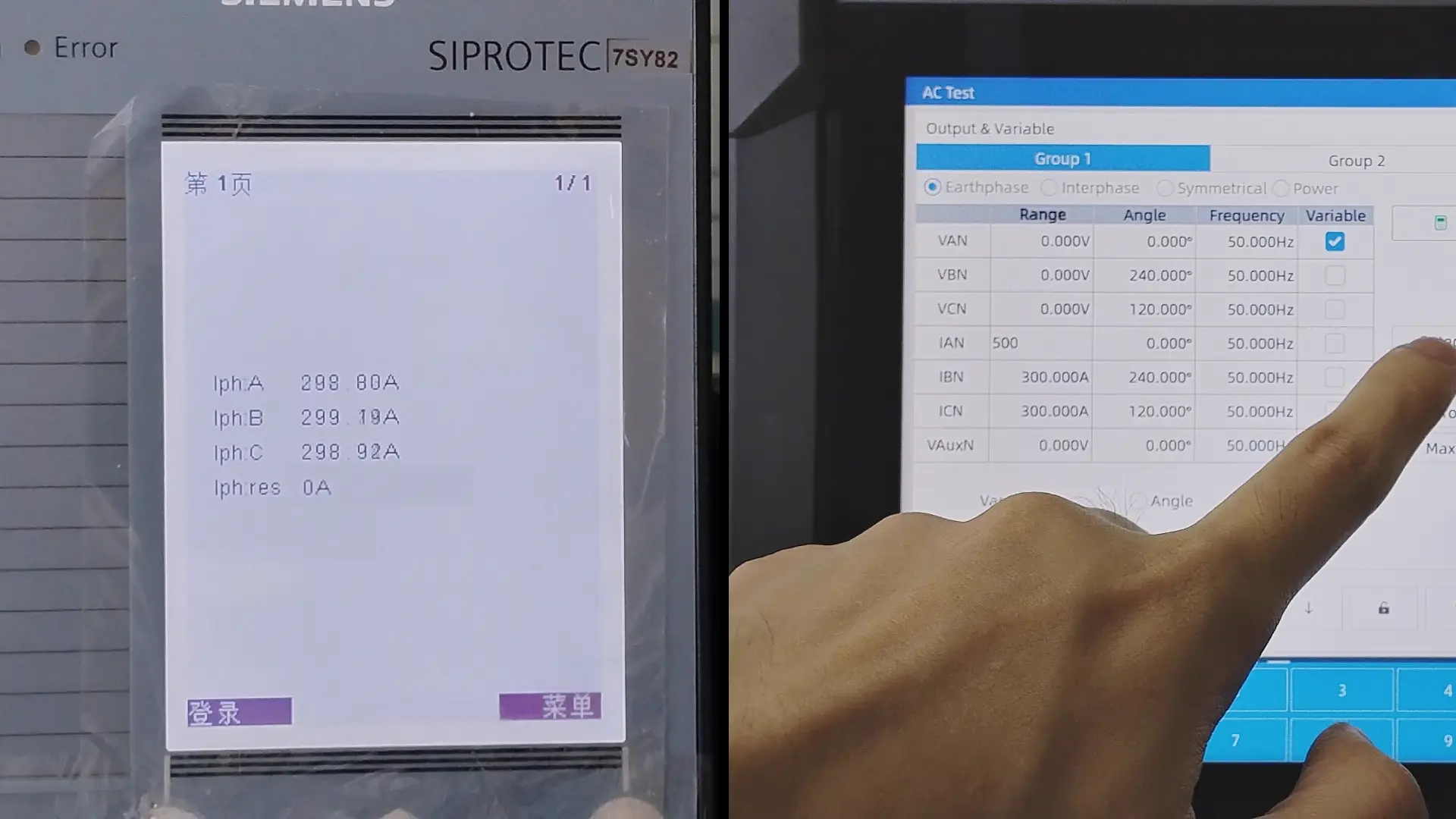

Na przykład użycie KFA320 z adapterem LPIT KFE200 do przeprowadzania testów próbnych na przekaźniku Siemens SIPROTEC 7SY82 stało się standardową procedurą dla wielu globalnych zespołów serwisowych. Podobnie, symulacja wyjścia niskiego poziomu dla urządzeń ABB, takich jak czujniki napięcia KEVA 17.5 B20, wymaga zestawu testowego, który może niezawodnie obsługiwać określone zakresy LLV.

Wartość zunifikowanego towarzysza testów

Celem jest posiadanie towarzysza testów, który współpracuje z całą flotą urządzeń. Koncentrując się na ustandaryzowanym adapterze LPIT, KINGSINE pozwala inżynierom korzystać z jednego znanego interfejsu do zarządzania różnymi typami przekaźników. Skraca to czas spędzany na konfiguracji oprogramowania i pozwala zespołowi skupić się na technicznej integralności systemu zabezpieczeń.

FAQ

Jaka jest główna różnica między LPIT a tradycyjnymi przekładnikami prądowymi?

Tradycyjne przekładniki prądowe generują sygnały wysokoprądowe (1A lub 5A) i mogą się nasycać lub powodować skoki wysokiego napięcia w przypadku otwarcia obwodu. LPIT generują sygnały niskonapięciowe (miliwolty), które są bezpieczniejsze, ale bardziej podatne na szumy i zakłócenia.

Czy do testowania LPIT mogę użyć standardowego testera przekaźników?

Nie bezpośrednio. Standardowe testery generują dużą moc. Aby przetestować przekaźnik kompatybilny z LPIT, potrzebujesz urządzenia zdolnego do generowania sygnałów niskiego napięcia (LLV), co często wymaga adaptera w celu zapewnienia dokładności i dopasowania impedancji.

Dlaczego waga sprzętu jest ważna w testowaniu stacji cyfrowych?

Stacje cyfrowe często posiadają wiele małych urządzeń IED (Intelligent Electronic Device) w ciasnych przestrzeniach. Lekki, zasilany bateryjnie sprzęt, taki jak KFA310, pozwala inżynierom pracować szybciej i bezpieczniej w ograniczonej przestrzeni bez konieczności korzystania z zewnętrznych źródeł zasilania.
