Co to jest plik SCD w testowaniu stacji cyfrowych?

Konfiguracja cyfrowej stacji elektroenergetycznej oznacza doprowadzenie do tego, by dziesiątki urządzeń IED komunikowały się ze sobą. Bez wspólnego pliku konfiguracyjnego inżynierowie muszą ręcznie mapować modele danych pomiędzy dostawcami. Plik SCD rozwiązuje ten problem, definiując wspólny model danych, którym kieruje się każde urządzenie.

Plik SCD (Substation Configuration Description) to główny plik konfiguracyjny dla cyfrowej stacji elektroenergetycznej IEC 61850. Opisuje on każde inteligentne urządzenie elektroniczne (IED), jego węzły logiczne, atrybuty danych oraz sposób, w jaki urządzenia komunikują się przez magistralę stacyjną i magistralę procesową. Plik SCD jest tworzony podczas integracji systemu i służy jako jedyne źródło prawdy dla całej stacji.

Plik SCD eliminuje konieczność tłumaczenia danych, której wymagały starsze protokoły. Oto co robi i jak z nim pracować.

Dlaczego plik SCD ma kluczowe znaczenie w stacjach cyfrowych

Rozwiązanie problemu interoperacyjności między dostawcami

Urządzenia różnych marek stosują te same reguły nazewnictwa dla węzłów logicznych, zestawów danych i bloków kontrolnych. Przekaźnik zabezpieczeniowy jednego producenta może wysłać sygnał wyłączenia do sterownika wyłącznika innego producenta, ponieważ oba urządzenia odczytują swoje role z tego samego pliku SCD. Aby zrozumieć, jak to działa, plik SCD wykorzystuje język SCL (Substation Configuration Language), czyli opartą na formacie XML gramatykę zdefiniowaną w normie IEC 61850-6, którą spełniają wszystkie pliki konfiguracyjne IEC 61850.

Działanie jako jedyne źródło prawdy

Gdy plik jest gotowy, staje się głównym punktem odniesienia. Wykorzystuje go aparatura badawcza do weryfikacji połączeń. Po latach, podczas projektów modernizacyjnych, inżynierowie wracają do oryginalnego pliku SCD, aby sprawdzić, jak stacja była skonfigurowana. Może to zaoszczędzić tygodnie pracy nad inżynierią wsteczną.

Struktura pliku SCD i powiązane pliki konfiguracyjne

Plik SCD składa się z pięciu sekcji XML. Należy on również do rodziny plików konfiguracyjnych IEC 61850, które pełnią różne role.

Pięć sekcji XML pliku SCD

Sekcja Header (Nagłówek) przechowuje historię wersji i unikalny identyfikator. Sekcja Substation (Stacja) opisuje układ fizyczny: poziomy napięć, pola, wyłączniki i odłączniki. Sekcja IED zawiera listę wszystkich inteligentnych urządzeń i ich węzłów logicznych. Sekcja Communication (Komunikacja) definiuje sieć, w tym adresy IP i znaczniki VLAN. Sekcja DataTypeTemplates (Szablony typów danych) dostarcza definicje typów, które działają jak wspólny słownik dla całej stacji.

Częsty problem pojawia się, gdy plik ICD używa innych definicji szablonów niż te, których oczekuje SCD. W takiej sytuacji urządzenie IED może odrzucić konfigurację, dlatego dopasowanie szablonów ma kluczowe znaczenie podczas integracji.

Czym różnią się pliki ICD, SSD i CID od SCD

Plik ICD pochodzi od producenta urządzenia i opisuje możliwości danego modelu bez żadnych informacji specyficznych dla stacji. Inżynierowie używają go na etapie przetargu do sprawdzenia kompatybilności. Plik SSD to schemat funkcjonalny tworzony podczas projektowania, definiujący topologię i wymagane węzły logiczne bez przypisywania konkretnych urządzeń. Plik CID to wycinek pliku SCD dla jednego urządzenia, wgrywany bezpośrednio do przekaźników lub jednostek łączących (merging units) na obiekcie.

Praca z plikami SCD w całym cyklu życia stacji

Plik SCD ma znaczenie na każdym etapie projektu stacji, od początkowego projektu po długoterminową konserwację.

Projektowanie, integracja i konfiguracja

Wszystko zaczyna się od pliku SSD podczas projektowania. Dostawcy przesyłają pliki ICD do weryfikacji. Integrator łączy wszystko w plik SCD, przypisując adresy i konfigurując subskrypcje GOOSE. Częstym problemem jest obsługa plików ICD z różnych wydań normy IEC 61850, co może sprawić, że program konfiguracyjny odrzuci taką mieszankę.

Uruchomienie i wdrożenie obiektowe

Na obiekcie inżynierowie wgrywają pliki CID do urządzeń i przeprowadzają testy. Plik SCD pomaga zweryfikować, czy komunikaty GOOSE docierają do właściwych subskrybentów, a strumienie wartości próbkowanych (SV) są prawidłowo zmapowane. Niezgodność w tym miejscu może prowadzić do ukrytych awarii, które są później trudne do wykrycia.

Kompatybilność wydań normy IEC 61850

Wydanie 1.0 skupiało się na komunikacji wewnętrznej stacji. Podczas rzeczywistych projektów inżynierowie napotkali setki problemów zwanych Tissues, czyli raportów o problemach technicznych rejestrowanych w oficjalnej bazie danych konserwacji IEC 61850. Wydanie 2.0 naprawiło te błędy i rozszerzyło zakres na energetykę wiatrową, solarną oraz magazyny energii. Wydanie 2.1 dodało funkcje cyberbezpieczeństwa z normy IEC 62351. Pliki SCD z wydania 1.0 nie są bezpośrednio kompatybilne z narzędziami z wydania 2.0, dlatego zawsze należy sprawdzić wydanie przed rozpoczęciem projektu.

Testowanie systemów IEC 61850 za pomocą pliku SCD

Testowanie systemu IEC 61850 bez pliku SCD oznacza ręczne wprowadzanie każdej subskrypcji GOOSE i każdego kanału wartości próbkowanych. Jest to powolne i podatne na błędy. Lepszym podejściem jest załadowanie pliku SCD bezpośrednio do platformy testowej.

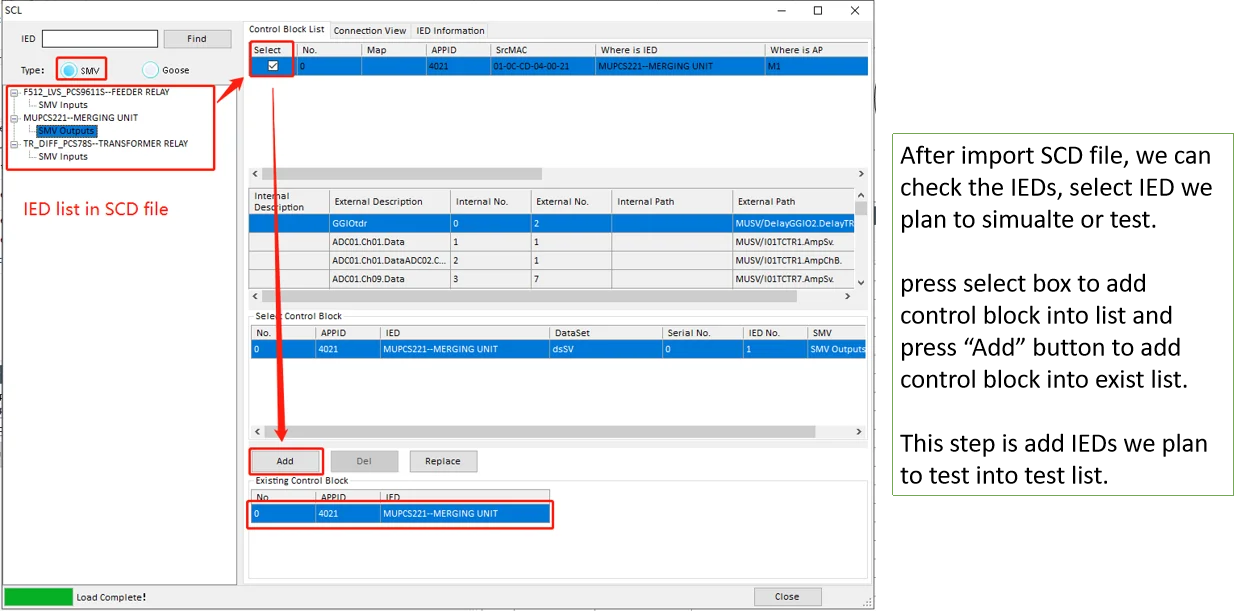

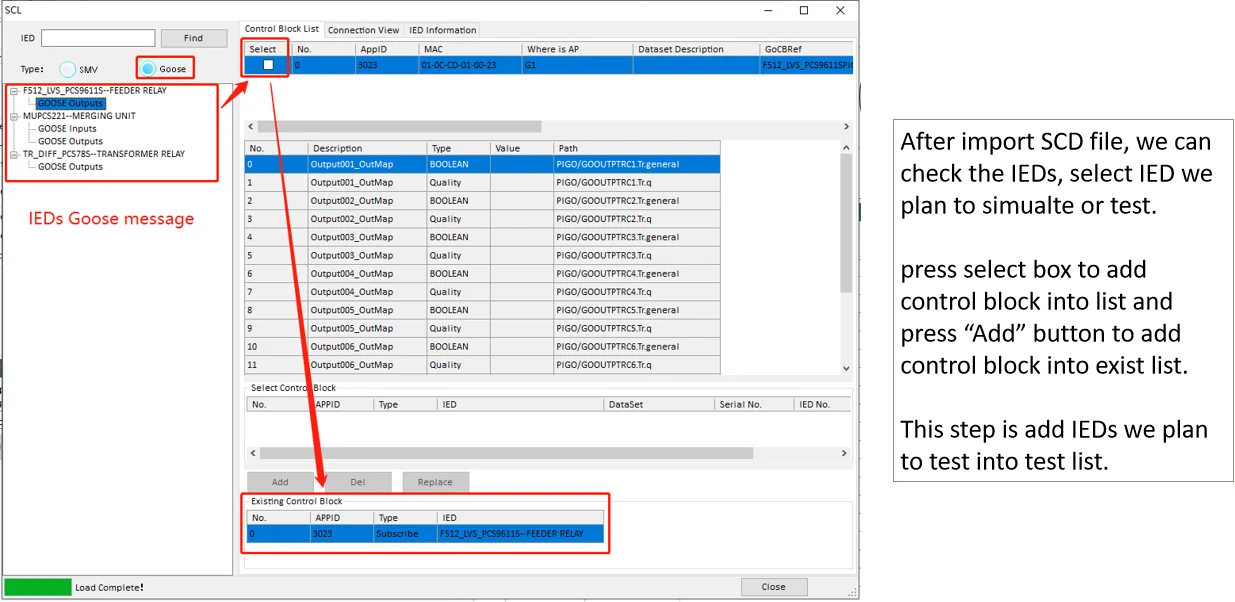

Narzędzie testowe analizuje plik SCD, aby wyodrębnić każde urządzenie IED, jego węzły logiczne, zestawy danych i bloki kontrolne. Buduje mapę tego, kto co publikuje i kto to subskrybuje. Wystarczy wybrać testowane urządzenie, a narzędzie automatycznie skonfiguruje wymagane kanały GOOSE i SV.

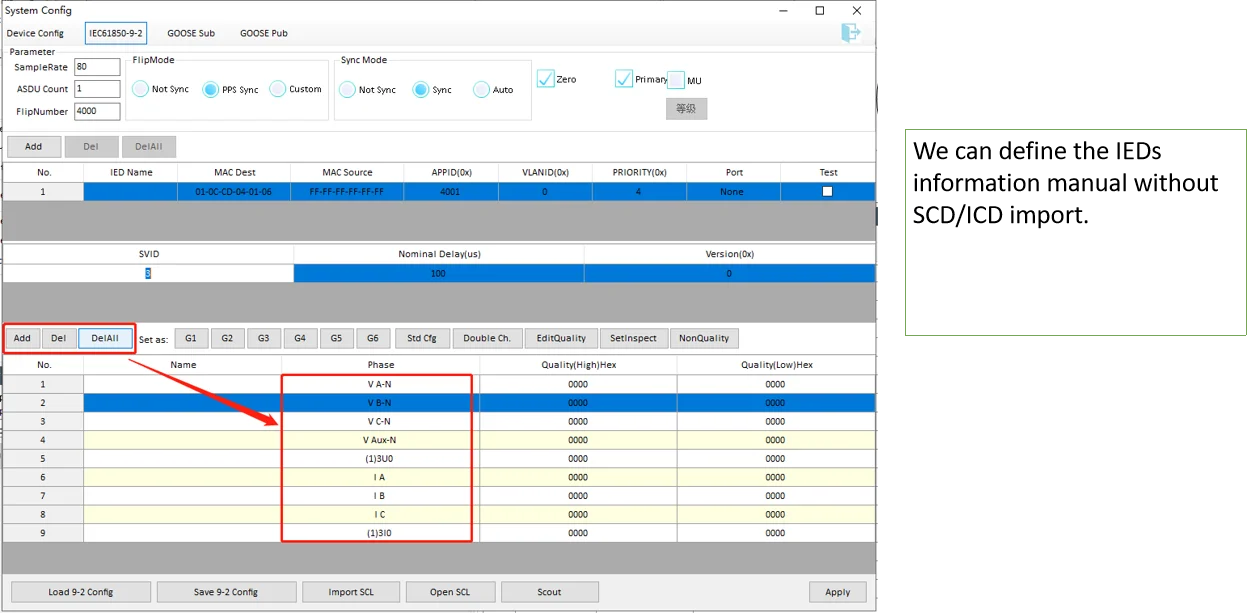

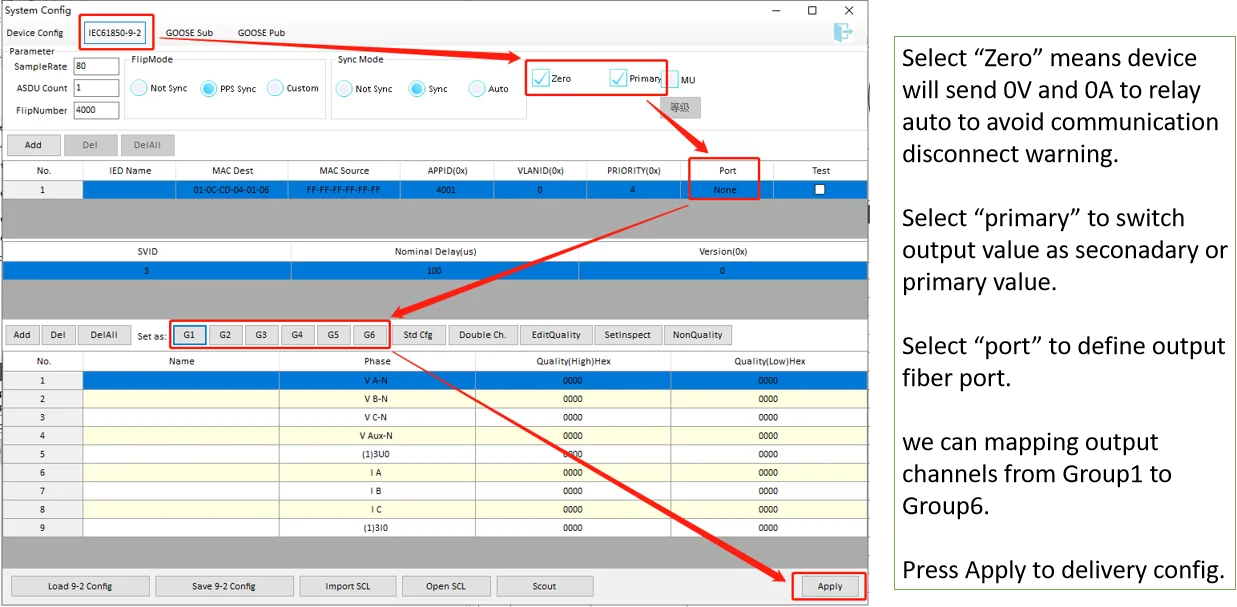

W przypadku zastosowań z magistralą procesową układ testowy musi również obsługiwać synchronizację czasu. Jednostki łączące (merging units) przesyłają wartości próbkowane ze stałą częstotliwością, np. 80 lub 256 próbek na cykl. Narzędzie testowe musi dopasować te wartości i wyrównać fazę wyjściową. Platformy takie jak KINGSINE KFA320 i KF86P radzą sobie z tym poprzez bezpośredni import pliku SCD, wyodrębnienie konfiguracji SV i generowanie jednoczesnych sygnałów trójfazowych z zachowaniem prawidłowych zależności czasowych.

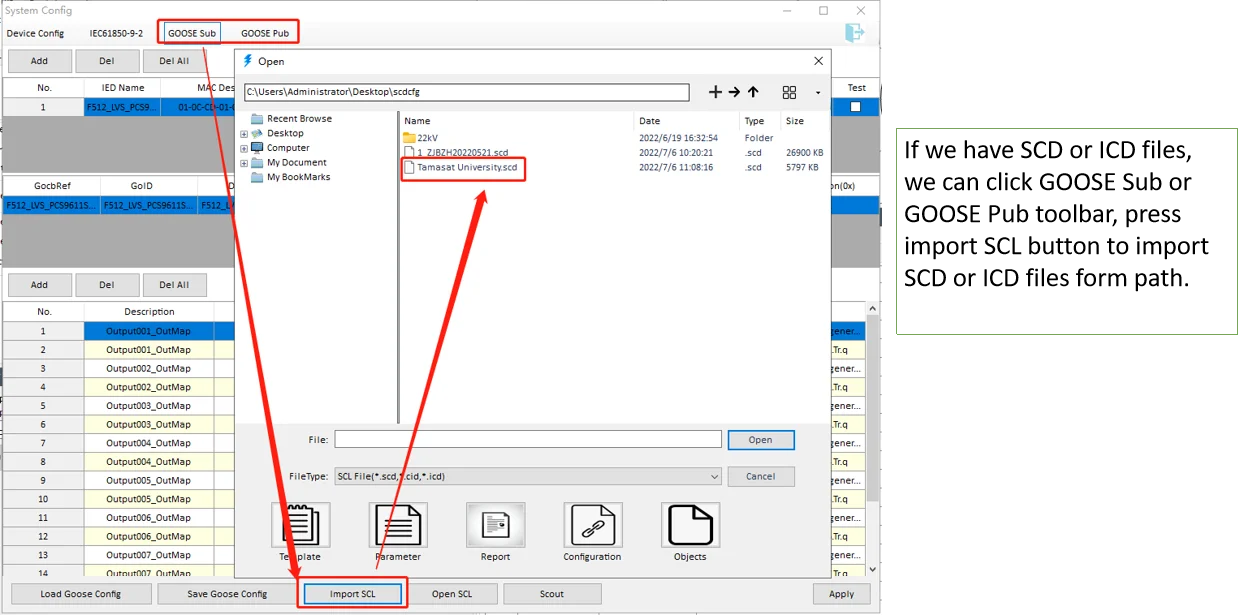

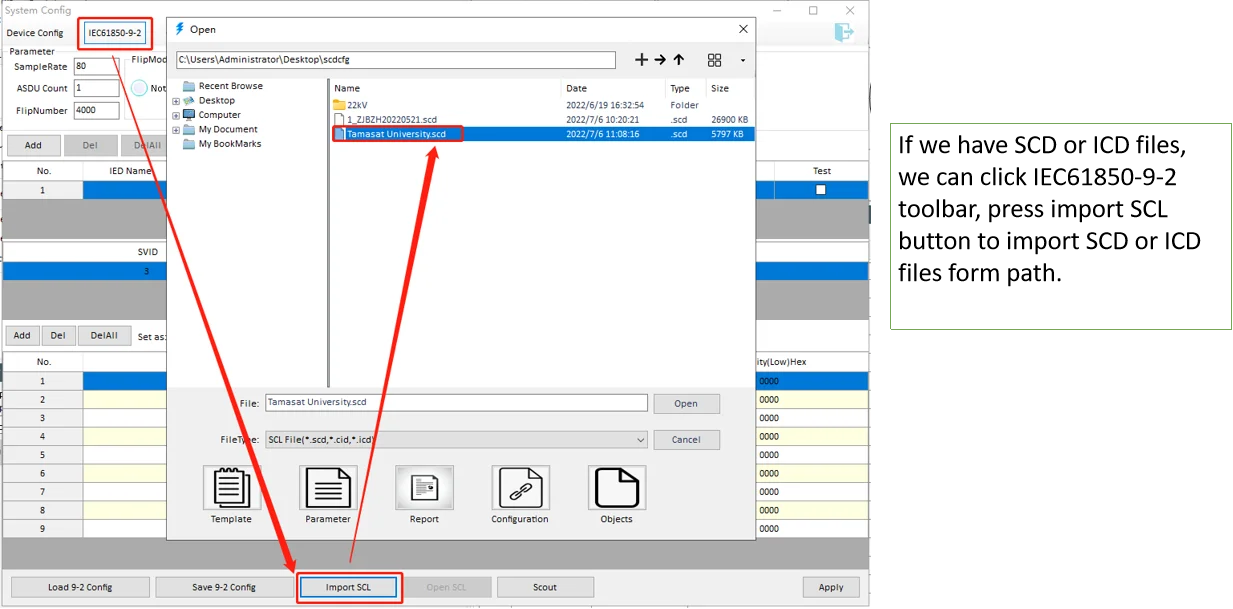

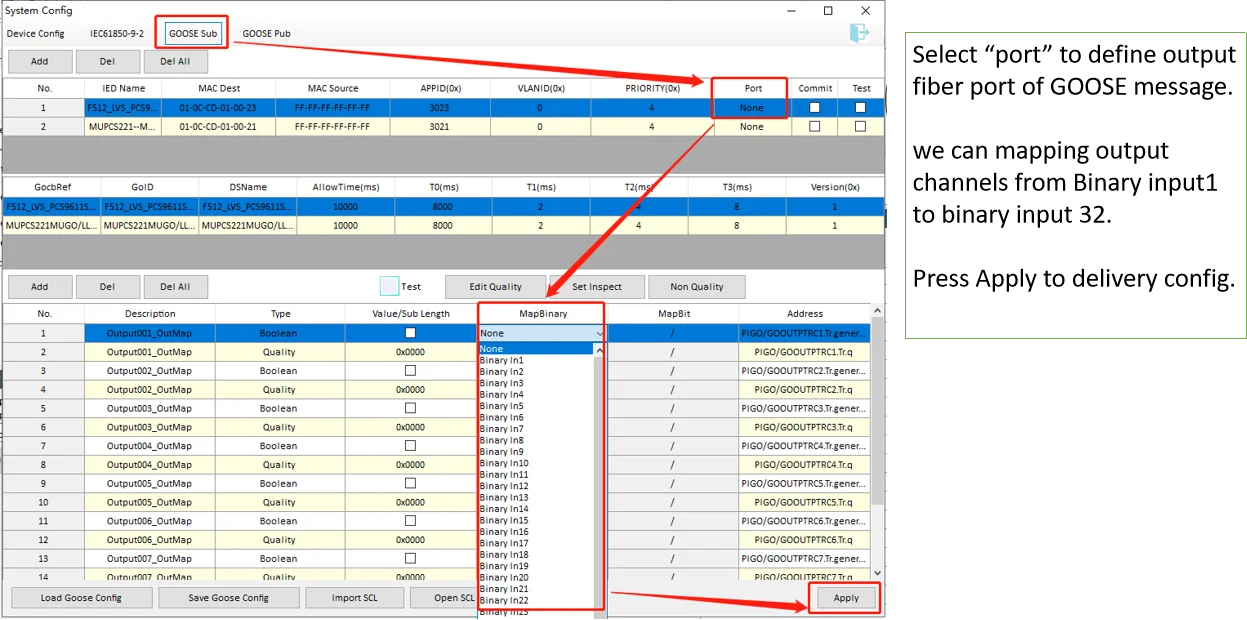

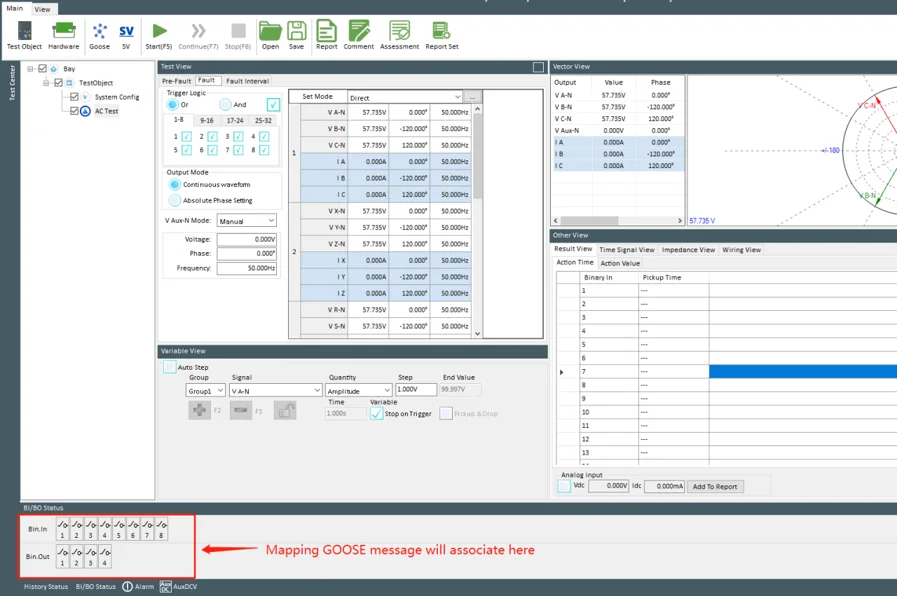

Przebieg pracy wygląda następująco: zaimportuj plik SCD, wybierz docelowe urządzenie IED, zweryfikuj listę subskrypcji GOOSE pod kątem definicji w SCD, skonfiguruj wartości testowe i uruchom test. Wszelkie niezgodności między plikiem SCD a reakcją urządzenia są widoczne natychmiast, co pozwala wychwycić błędy konfiguracji w laboratorium, a nie podczas uruchamiania na obiekcie.

Najczęściej zadawane pytania (FAQs)

Czym różni się plik SCD od pliku CID?

Plik SCD obejmuje całą stację elektroenergetyczną. Plik CID dotyczy tylko jednego urządzenia i jest wyodrębniany z pliku SCD podczas integracji.

Czy mogę otworzyć plik SCD w edytorze tekstu?

Tak, pliki SCD to dokumenty XML. Każdy edytor tekstu może je otworzyć, ale dedykowane narzędzia SCL są lepsze do przeglądania ich struktury.

Dlaczego mój plik SCD nie działa z nowszym urządzeniem IED?

Najbardziej prawdopodobną przyczyną jest niezgodność wydań normy. Jeśli plik SCD jest zgodny z wydaniem 1.0, a urządzenie IED oczekuje wydania 2.0, urządzenie może odrzucić konfigurację. Sprawdź wersję wydania w sekcji Header pliku SCD.

Jeśli chcesz dowiedzieć się więcej o praktycznych zastosowaniach plików SCD, przeczytaj ten artykuł: Wizualizacja i zastosowania plików SCD.
