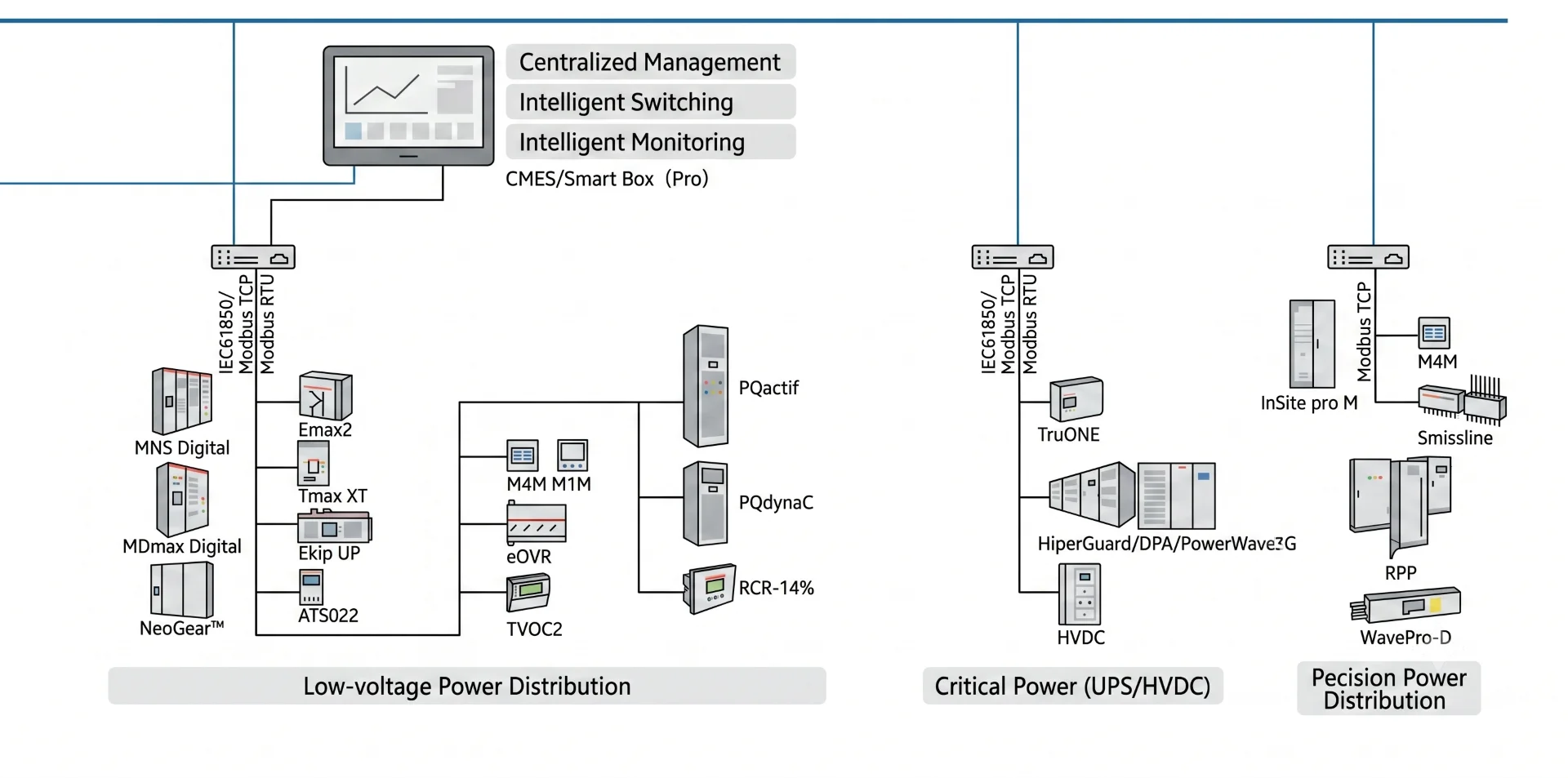

Czas bezawaryjnej pracy centrum danych zależy od tego, jak szybko jego system zabezpieczeń wykryje i odizoluje zakłócenie. Każda sekcja transformatora, UPS, generatora i rozdzielnicy opiera się na przekaźnikach zabezpieczeniowych, które wyzwalają odpowiedni wyłącznik we właściwym czasie. Niniejszy przewodnik obejmuje cztery typowe scenariusze weryfikacji przekaźników spotykane podczas rozruchu i konserwacji centrów danych.
Tester przekaźników lub programowalne źródło prądu przemiennego (AC) symuluje awarię sieci energetycznej poprzez obniżenie napięcia wejściowego, podczas gdy szybki oscyloskop rejestruje przebieg wyjściowy. Zgodnie z normą IEC 62040-3, w przypadku systemów UPS typu online odstęp czasu między przerwą w zasilaniu sieciowym a ustanowieniem zasilania rezerwowego musi wynosić poniżej 10 ms.
Przed przystąpieniem do testu należy upewnić się, że UPS jest obciążony i powiadomić dział operacji IT obsługujący urządzenia końcowe. Podłączyć źródło AC do wejścia sieciowego UPS, a sondy oscyloskopu do wyjścia UPS. Test należy przeprowadzić przy 100% obciążeniu, aby uzyskać najbardziej reprezentatywne wyniki.
Skonfigurować zakłócenie z normalnym napięciem 220V/380V i wyzwalaczem ustawionym na spadek do 0V lub poniżej progu podnapięciowego na czas 100-500 ms. Aktywować bypass statyczny zasilacza UPS, aby pozostał on w stanie gorącej rezerwy. Ustawić oscyloskop na wyzwalanie zboczem opadającym przy 90% napięcia znamionowego. Uruchomić test i zarejestrować T₀ (spadek napięcia sieci poniżej progu) oraz T₁ (powrót napięcia wyjściowego do ±5% wartości znamionowej). Czas przełączania ΔT = T₁ - T₀. Powtórzyć badanie 3-5 razy przy braku obciążenia, 50% obciążenia oraz 100% obciążenia.
Czas przełączania nie powinien przekraczać 10 ms. Przejściowy spadek napięcia musi mieścić się w granicach 10% wartości znamionowej, a współczynnik THD w momencie przełączenia powinien wynosić poniżej 5%. Jeśli czas przełączania przekroczy 15 ms, możliwe jest odłączenie serwerów lub utrata danych.
Ta procedura stanowi podstawę dla Przypadków 3 i 4. Tester wprowadza kontrolowane prądy do obwodu wtórnego przekładnika prądowego (CT) przekaźnika w celu weryfikacji wartości rozruchowej, współczynnika powrotu oraz czasu zadziałania w odniesieniu do karty nastaw zabezpieczeń.
Upewnić się, że przekaźnik jest wyłączony z eksploatacji, odłączyć wyjście wyzwalające i odizolować obwody przekładników prądowych. Podłączyć wyjścia trójfazowe (IA, IB, IC) do zacisków prądowych przekaźnika z zachowaniem prawidłowej biegunowości. Wybrać moduł testu nadprądowego i zweryfikować, czy przekładnia CT zgadza się z nastawą obiektową. Odczytać z karty nastaw wszystkie stopnie zabezpieczenia (bezzwłoczne, zwłoczne, nadprądowe).
Rozpocząć od weryfikacji pomiarów — podać znane wartości i sprawdzić, czy wskazania na wyświetlaczu przekaźnika są zgodne. Następnie skalibrować każdy stopień osobno. W przypadku prądu rozruchowego należy zacząć od 90% wartości nastawy i powoli zwiększać prąd. Zarejestrować wartość Iop w momencie zadziałania przekaźnika, powtórzyć 2-3 razy i wyciągnąć średnią. W celu określenia współczynnika powrotu należy zmniejszać prąd po zadziałaniu i zarejestrować Ire, kiedy przekaźnik powróci do stanu wyjściowego. Obliczyć K = Ire / Iop; dopuszczalny zakres wynosi 0.85-0.95. W przypadku czasu zadziałania należy podać stały prąd przeciążeniowy o wartości 1.2x lub 2x wartości nastawy. Stoper uruchamia się w momencie podania prądu, a zatrzymuje przy zwarciu zestyku przekaźnika. Porównać wynik z kartą nastaw, na przykład 0.3 s ± 10%. Jeśli przekaźnik korzysta z charakterystyki zależnej (inverse-time), należy przeprowadzić testy dla wartości 1.5x, 2x, 5x oraz 10x i porównać je ze specyfikacją krzywej.
Błąd prądu rozruchowego powinien mieścić się w granicach ±5% nastawy. Współczynnik powrotu musi wynosić 0.85-0.95. Błąd czasu niezależnego nie powinien przekraczać ±10%, a czas zależny musi być zgodny z podaną krzywą. Odchyłka pomiarowa powinna mieścić się w granicach ±1%.
Testowanie kaskadowe pozwala zweryfikować, czy przekaźniki nadrzędne i podrzędne działają w prawidłowej sekwencji — zabezpieczenie znajdujące się najbliżej miejsca awarii powinno zlikwidować zakłócenie jako pierwsze, podczas gdy przekaźnik nadrzędny działa jako zwłoczne zabezpieczenie rezerwowe. Tester wprowadza sygnały zakłóceniowe w każdym miejscu lokalizacji zabezpieczenia i monitoruje sekwencję działania za pomocą wielu kanałów wejściowych dla styków bezpotencjałowych.
Zweryfikować, czy człon wysuwny wyłącznika znajduje się w pozycji testowej, a wyłącznik jest otwarty. Upewnić się, że okablowanie jest zgodne ze schematem jednokreskowym i zablokować zewnętrzne blokady. Przed przystąpieniem do testu kaskadowego należy indywidualnie skalibrować każdy przekaźnik zgodnie z procedurą opisaną w Przypadku 2.
W przypadku testu dwustopniowego (odpływ podrzędny plus transformator nadrzędny), podłączyć tester do przekaźnika odpływu podrzędnego. Ustawić prąd zakłóceniowy na wartość 1.2x nastawy Stopnia I urządzenia podrzędnego. Tester monitoruje oba zestyki przekaźników poprzez dwa kanały styków bezpotencjałowych. Zarejestrować T_downstream oraz T_upstream. Koordynacja jest prawidłowa, gdy czas T_downstream jest krótszy niż T_upstream o odstęp wynoszący co najmniej 0.1-0.2 s. Jeśli T_upstream jest równy lub krótszy niż T_downstream, wyłącznik nadrzędny zadziała jako pierwszy, powiększając strefę wyłączenia zasilania.
W systemach o trzech lub więcej poziomach, takich jak zasilanie wpustowe – sprzęgło szyn – odpływ, należy testować każdy poziom kolejno. W przypadku niepowodzenia koordynacji należy skorygować nastawy zabezpieczeń i powtórzyć test, aż do uzyskania prawidłowej sekwencji. Przekaźnik podrzędny musi zawsze zadziałać przed przekaźnikiem nadrzędnym z zachowaniem odpowiedniego stopnia stopniowania czasowego.
Tester wprowadza symulowane zakłócenia do obwodów napięciowych i prądowych przekaźnika generatora w celu walidacji elementów zabezpieczenia nadprądowego, zwrotno-mocowego oraz ziemnozwarciowego.
Upewnić się, że generator jest wyłączony, odłączyć wyłącznik wyjściowy i zdemontować zworki wyzwalające. Podłączyć wyjścia prądowe do zacisków wejściowych przekładników prądowych (CT), wyjścia napięciowe do zacisków wejściowych przekładników napięciowych (PT), a zestyki wyzwalające do kanałów wejściowych testera. Odczytać wszystkie wartości z karty nastaw.
W przypadku zabezpieczenia nadprądowego należy postępować zgodnie z procedurą z Przypadku 2 dla rozruchu i czasu działania przy zwarciu międzyfazowym. W przypadku zabezpieczenia zwrotno-mocowego — które zapobiega pracy silnikowej generatora i uszkodzeniu silnika napędowego — podłączyć napięcie i prąd trójfazowy z testera. Najpierw podać moc czynną w kierunku przewodzenia; przekaźnik nie może zadziałać. Następnie zmienić kąt fazowy tak, aby moc czynna płynęła w kierunku odwrotnym (ujemny współczynnik mocy) i powoli zwiększać ją w stronę nastawy. Zarejestrować wartość mocy zwrotnej w momencie zadziałania przekaźnika i zweryfikować czas. W przypadku zabezpieczenia ziemnozwarciowego (zerowoskładowego), podłączyć prąd jednofazowy do wejścia składowej zerowej przekaźnika, sprawdzić, czy nastawa określa wartość jako 3I₀ czy I₀, i powoli zwiększać prąd aż do rozruchu. Obliczyć współczynnik powrotu przy użyciu tej samej metody co w Przypadku 2. Na koniec przeprowadzić test w pętli zamkniętej, symulując zwarcia międzyfazowe, nieprawidłowe napięcie systemowe oraz jednofazowe zwarcia z ziemią, aby potwierdzić, że każde wyjście zabezpieczeniowe prawidłowo steruje wyłącznikiem.
Błędy rozruchu dla zabezpieczeń nadprądowych, zwrotno-mocowych i składowej zerowej powinny mieścić się w granicach ±5% nastawy. Współczynnik powrotu musi wynosić 0.85-0.95, a odpowiedni wyłącznik musi zadziałać wraz z prawidłową sygnalizacją zdarzeń.
Obiekt nie może zostać odłączony od zasilania, dlatego testy muszą być przeprowadzane przy użyciu ścieżek redundantnych, podczas gdy ścieżka aktywna przewodzi obciążenie. Pomieszczenia elektryczne mają ograniczoną przestrzeń, co sprawia, że przenośny sześciofazowy tester o wadze poniżej 4 kg jest praktycznym wyborem do przemieszczania się między wieloma dniami w trakcie jednej zmiany. Dokładność dokumentacji ma kluczowe znaczenie — przekładnie CT, nastawy i okablowanie powinny zostać zweryfikowane z rysunkami powykonawczymi przed rozpoczęciem jakichkolwiek testów. Niezgodność między studium koordynacji a nastawami obiektowymi to jeden z najczęstszych problemów wykrywanych podczas rozruchu.
Przy doborze sprzętu kluczowe kryteria obejmują liczbę wyjść fazowych (trójfazowe dla przekaźników odpływowych, sześciofazowe dla zabezpieczeń różnicowych i generatorowych), zakres wyjściowy, pokrycie biblioteki testowej przekaźników dla popularnych marek (ABB, Siemens, Schneider, GE, SEL), obsługę importu plików konfiguracyjnych (XRIO lub RIO) oraz mobilność. Sześciofazowy tester przekaźników KINGSINE KFA320 łączy dokładność wyjściową na poziomie 0.05% z biblioteką ponad 500 szablonów przekaźników w przenośnej obudowie o wadze 3.8 kg, idealnej do środowisk centrów danych ze zróżnicowanym asortymentem przekaźników.
Próba wtórna polega na podawaniu sygnałów testowych na zaciski wtórne przekaźnika, co pozwala zweryfikować logikę i czas działania przekaźnika bez podawania napięcia na obwód pierwotny. Próba pierwotna testuje cały łańcuch — od strony pierwotnej przekładnika prądowego przez okablowanie aż do przekaźnika, potwierdzając przekładnię CT, biegunowość oraz integralność okablowania przy rzeczywistych poziomach prądów zakłóceniowych. Próba pierwotna jest zalecana podczas początkowego rozruchu oraz po każdej wymianie przekładnika lub okablowania.
Najbardziej krytycznymi przekaźnikami są te zabezpieczające wyjście UPS, generator, zabezpieczenie różnicowe głównego transformatora oraz wyłączniki odpływowe. Awaria któregokolwiek z nich może doprowadzić do przestoju na poziomie całego obiektu. ANSI/NETA zaleca coroczne testowanie przekaźników w ścieżce krytycznej dla obiektów klasy Tier III i Tier IV.
Współczynnik powrotu określa, jak bardzo prąd zakłóceniowy musi spaść, aby przekaźnik powrócił do stanu wyjściowego po wyzwoleniu. Jeśli współczynnik jest zbyt niski, przekaźnik może nie powrócić do stanu wyjściowego po przemijającym zakłóceniu, pozostawiając obwód niepotrzebnie pozbawiony zasilania. Jeśli jest zbyt wysoki, przekaźnik może drgać w pobliżu progu rozruchowego. Przyjęty dopuszczalny zakres wynosi 0.85-0.95.
