Znaczenie zestawów do prób wtórnego wtrysku

Zestawy do testowania metodą wtrysku wtórnego są niezbędnymi narzędziami w dziedzinie testów i konserwacji urządzeń elektrycznych. Zestawy te zostały zaprojektowane w celu zapewnienia prawidłowego funkcjonowania urządzeń ochronnych, takich jak przekaźniki i wyłączniki automatyczne. W niniejszym artykule zostaną omówione niuanse sprzętu do testowania metodą wtrysku wtórnego, ze szczególnym uwzględnieniem jego znaczenia, komponentów i korzyści.

Test wtrysku pierwotnego a test wtrysku wtórnego

Zrozumienie różnicy między testami wtrysku pierwotnego i wtórnego jest kluczowe dla inżynierów elektryków. Zestaw do testowania metodą wtrysku pierwotnego wtryskuje wielokrotność prądu znamionowego zwarciowego przez wyłącznik, mierząc czas wyzwolenia. Metoda ta symuluje rzeczywiste warunki w celu kompleksowego przetestowania wyłącznika. Z kolei zestaw do testowania metodą wtrysku wtórnego wtryskuje ułamek prądu znamionowego zwarciowego bezpośrednio do wyzwalacza, koncentrując się na czasie i działaniu samego wyzwalacza, a nie na całym systemie wyłącznika. Podejście to pozwala na bardziej ukierunkowaną ocenę wydajności wyzwalacza.

Podstawy testowania metodą wtrysku wtórnego

Testy wtrysku wtórnego są zazwyczaj przeprowadzane przed testami wtrysku pierwotnego. Głównym celem testowania metodą wtrysku wtórnego jest weryfikacja poprawności działania układu zabezpieczającego za wejściami przekaźników zabezpieczających. Te wstępne testy minimalizują ryzyko dla strony niskiego napięcia testowanego sprzętu.

Proces ten polega na podawaniu odpowiednich sygnałów wejściowych z zestawu testowego na wejścia przekaźnika i sprawdzaniu odpowiednich sygnałów alarmowych lub sygnałów wyzwolenia w różnych miejscach, takich jak przekaźnik, nastawnia lub wyłącznik automatyczny. Zakres testów zależy od specyfikacji klienta i zastosowanej technologii przekaźników. Może on obejmować od prostego sprawdzenia charakterystyki przekaźnika w jednym punkcie do kompleksowej weryfikacji charakterystyk wyzwalania, w tym reakcji na przebiegi przejściowe i harmoniczne.

Korzyści z testowania metodą wtrysku wtórnego

• Testowanie bezinwazyjne

  Jedną z istotnych zalet testowania metodą wtrysku wtórnego jest jego bezinwazyjny charakter. Metoda ta pozwala na testowanie bez odłączania urządzeń ochronnych od układu elektrycznego, eliminując tym samym potrzebę przestojów systemu i zapewniając nieprzerwaną pracę.

• Kompleksowa symulacja awarii

  Testowanie metodą wtrysku wtórnego jest bardzo wszechstronne dzięki możliwości symulowania szerokiego zakresu warunków awaryjnych. Inżynierowie mogą ocenić, jak urządzenia ochronne reagują na różne scenariusze awarii, zapewniając dokładną ocenę ich wydajności.

• Weryfikacja nastaw przekaźników

  Testowanie metodą wtrysku wtórnego ma kluczowe znaczenie dla weryfikacji nastaw przekaźników zabezpieczających. Poprzez wtryskiwanie symulowanych prądów i napięć inżynierowie mogą upewnić się, że przekaźniki są skalibrowane tak, aby dokładnie reagowały na konkretne warunki awaryjne, zwiększając tym samym ogólną niezawodność systemu ochronnego.

• Identyfikacja usterek

  Ta metoda testowania pomaga zidentyfikować usterki w urządzeniach ochronnych, które mogą pozostać niezauważone podczas normalnej pracy. Poddając urządzenia symulowanym warunkom awaryjnym, inżynierowie mogą wskazać potencjalne problemy i proaktywnie im zaradzić.

• Zwiększona niezawodność systemu

  Regularne testowanie metodą wtrysku wtórnego przyczynia się do ogólnej niezawodności układu elektrycznego. Pozwala na identyfikację i naprawę potencjalnych problemów, zanim ulegną one nasileniu, minimalizując ryzyko awarii systemu i zapewniając ciągłą ochronę krytycznych zasobów.

Schematy wykorzystujące różne technologie przekaźników

Technologia przekaźników cyfrowych lub numerycznych

Polityka testowania metodą wtrysku wtórnego jest bardzo zróżnicowana. W niektórych przypadkach producenci sprzętu do testowania stacji cyfrowych i klienci mogą uznać, że jeśli przekaźnik cyfrowy lub numeryczny przejdzie autotest, można na nim polegać, że będzie działał przy określonych nastawach. Testowanie można wówczas ograniczyć do części układu zewnętrznych względem przekaźnika.

Technologia przekaźników elektromechanicznych lub statycznych

Schematy wykorzystujące jednofunkcyjne przekaźniki elektromechaniczne lub statyczne zazwyczaj wymagają sprawdzenia każdego przekaźnika. Na przykład schemat z elementami odległościowymi i rezerwowymi nadmiarowoprądowymi będzie wymagał przetestowania każdej funkcji, co zajmuje więcej czasu niż w przypadku przekaźnika cyfrowego lub numerycznego. Niezbędne jest sprawdzenie charakterystyki przekaźnika w zakresie prądów wejściowych w celu potwierdzenia parametrów takich jak prąd minimalny zadziałania, prąd maksymalny powrotu, czas zadziałania oraz krzywa czasowo-prądowa.

Kluczowe komponenty i funkcje zestawu do testowania metodą wtrysku wtórnego

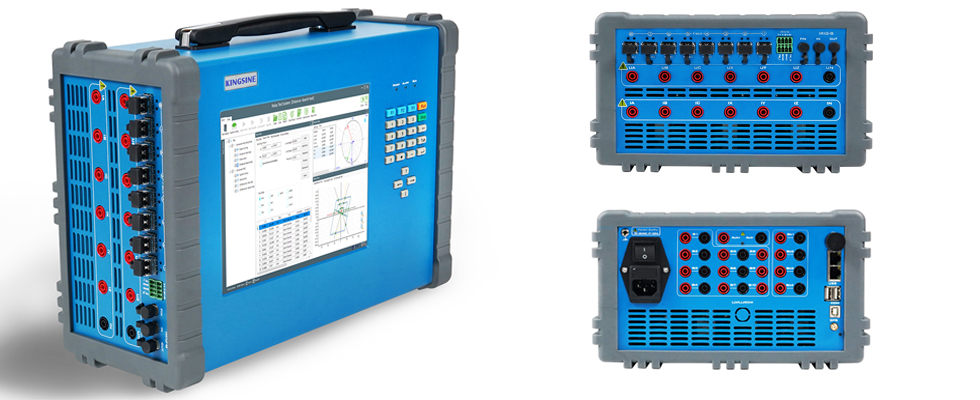

Sercem testowania metodą wtrysku wtórnego jest zestaw do testowania metodą wtrysku wtórnego. Ten specjalistyczny zestaw, taki jak K86P zestaw do wtrysku prądu wtórnego firmy KINGSINE, składa się z narzędzi i sprzętu zaprojektowanego do generowania kontrolowanych prądów i napięć testowych, symulujących rzeczywiste scenariusze bez zakłócania rzeczywistej instalacji elektrycznej.

• Zestaw testowy

  Zestaw do testowania metodą wtrysku wtórnego jest podstawowym elementem zestawu do testów wtrysku wtórnego. Służy on jako interfejs do wtryskiwania prądów i napięć testowych do ocenianych urządzeń ochronnych. Nowoczesne zestawy testowe często posiadają zaawansowane sterowanie mikroprocesorowe i przyjazne dla użytkownika interfejsy, co pozwala na precyzyjne i wydajne testowanie.

• Źródła prądu i napięcia

  Zestaw testowy zawiera źródła do generowania kontrolowanych prądów i napięć. Źródła te naśladują warunki, z jakimi urządzenia ochronne spotkałyby się podczas rzeczywistych scenariuszy awaryjnych, zapewniając kompleksowe testy przekaźników ochronnych i wyłączników.

• Kable

  Wysokiej jakości kable są integralną częścią procesu testowania metodą wtrysku wtórnego. Ułatwiają one połączenie między zestawem do testowania metodą wtrysku wtórnego a urządzeniami ochronnymi, zapewniając dokładną transmisję symulowanych prądów i napięć w celu uzyskania wiarygodnych i spójnych wyników testów.

• Interfejs sterowania

  Interfejs sterowania stanowi platformę dla użytkowników do ustawiania parametrów, monitorowania postępu testów i analizowania wyników. Intuicyjne interfejsy zwiększają wydajność procedur testowych, pozwalając inżynierom na przeprowadzanie testów z precyzją i łatwością.

Podsumowując, zestawy do testowania metodą wtrysku wtórnego są kluczowe dla zapewnienia niezawodności i funkcjonalności urządzeń ochronnych w układach elektrycznych. Rozumiejąc komponenty i korzyści płynące ze stosowania sprzętu do testowania metodą wtrysku wtórnego, inżynierowie mogą skutecznie konserwować i poprawiać bezpieczeństwo oraz wydajność instalacji elektrycznych.
