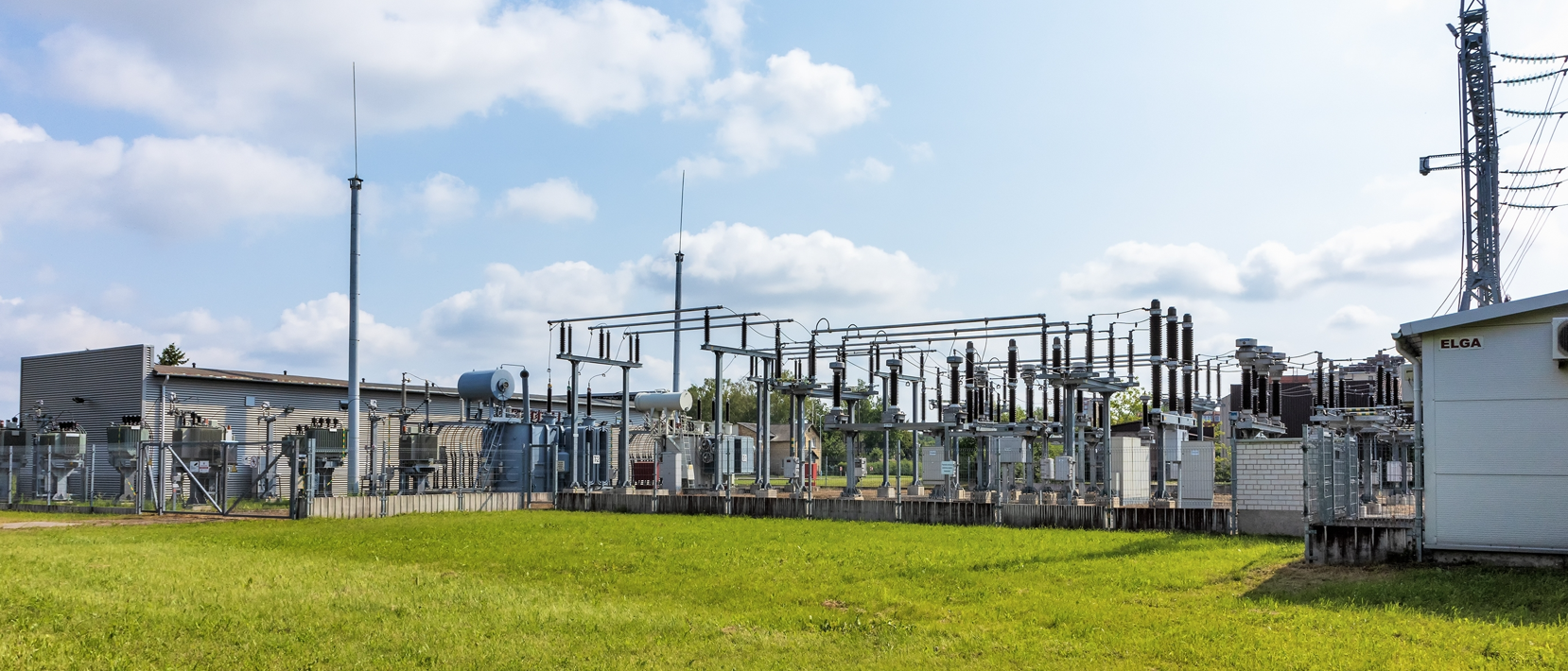

W nowoczesnych systemach elektroenergetycznych stacje są krytycznymi węzłami. Pełnią one nie tylko funkcje konwersji, rozdziału i przesyłu energii, ale służą również jako główne ogniwo w zapewnieniu bezpiecznej i stabilnej pracy sieci. W miarę jak systemy elektroenergetyczne stają się coraz większe i bardziej złożone, zapewnienie bezpieczeństwa i niezawodności urządzeń stacyjnych stało się kluczowym tematem zarówno w badaniach, jak i w praktyce.
Wśród wielu metod zabezpieczeń przekaźnikowych, zabezpieczenie nadprądowe jest jednym z najczęstszych i najbardziej podstawowych podejść stosowanych w stacjach elektroenergetycznych. Ze względu na szerokie zastosowanie, stosunkowo prostą zasadę działania i niezawodne działanie, zabezpieczenie nadprądowe jest niezastąpione. Gdy wystąpią zwarcia, przeciążenia lub inne nienormalne warunki, może ono zadziałać w bardzo krótkim czasie, aby odizolować uszkodzony element, zapobiec rozprzestrzenianiu się incydentu i zapewnić bezpieczne dostawy energii.
Niniejszy artykuł zawiera kompleksowy przegląd zabezpieczeń nadprądowych w stacjach elektroenergetycznych, obejmujący ich komponenty, zasadę działania, obliczenia nastaw, problemy eksploatacyjne i rozwiązania, a także przyszłe trendy rozwojowe.
Kompletny system zabezpieczenia nadprądowego składa się zazwyczaj z trzech głównych części: przekładników prądowych (CT), przekaźników zabezpieczeniowych i urządzeń zabezpieczających. Współpracują one ze sobą w celu pozyskiwania, przetwarzania i reagowania na sygnały prądowe.
W systemach wysokiego napięcia i wysokiego prądu bezpośredni pomiar nie jest wykonalny. Przekładniki prądowe redukują wysoki prąd pierwotny do mniejszego prądu wtórnego, dzięki czemu nadaje się on do urządzeń pomiarowych i zabezpieczających.
Zasada działania: Uzwojenie pierwotne jest połączone szeregowo z chronionym sprzętem, natomiast uzwojenie wtórne jest połączone z przekaźnikami lub urządzeniami zabezpieczającymi.
Kluczowe parametry: (1). Przekładnia: Określa zależność między prądem pierwotnym a wtórnym. (2). Klasa dokładności: Definiuje precyzję pomiaru i zabezpieczenia. (3). Charakterystyka nasycenia: Wskazuje, czy wyjście CT pozostaje dokładne przy wysokich prądach zwarciowych.
W praktyce, jeśli CT ulegnie nasyceniu, przebieg wtórny może być poważnie zniekształcony, co prowadzi do błędnych zadziałań lub braku zadziałania. Dlatego przy wyborze przekładników prądowych niezbędne jest uwzględnienie obciążenia znamionowego, prądu zwarciowego i czułości zabezpieczenia.
Przekaźnik jest wykonawczym rdzeniem zabezpieczenia nadprądowego. Ocenia on wejściowe sygnały prądowe i wydaje polecenia wyłączenia do wyłącznika.
Przekaźniki elektromagnetyczne: Proste w budowie, ale o niższej dokładności i wolniejszej reakcji.
Przekaźniki statyczne: Wykorzystują komponenty elektroniczne do przetwarzania sygnałów, zapewniając szybsze działanie, wyższą dokładność i lepszą odporność na zakłócenia.
Testowanie przekaźników: Regularne testy za pomocą testera przekaźników zabezpieczeniowych są kluczowe dla symulacji warunków awaryjnych, weryfikacji wydajności przekaźnika i zapewnienia niezawodności.

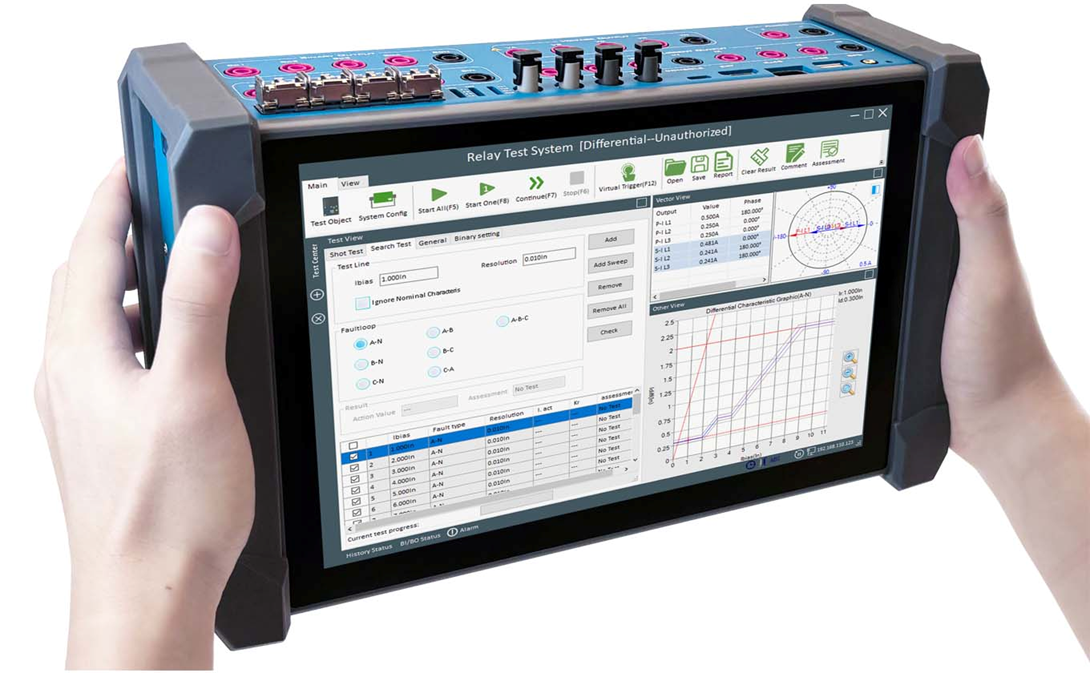

Rutynowa konserwacja obejmuje sprawdzanie, czy przekaźniki działają prawidłowo w warunkach symulowanego nadprądu. Zestawy do testowania przekaźników zabezpieczeniowych to profesjonalne narzędzia, które symulują prądy zwarciowe, podają je do przekaźnika i potwierdzają, czy urządzenie reaguje zgodnie z oczekiwaniami.
Wraz z postępem w dziedzinie zabezpieczeń mikroprocesorowych, nowoczesne urządzenia zabezpieczające nadprądowe stają się coraz bardziej zintegrowane i inteligentne. Nie tylko pozyskują i analizują sygnały prądowe w czasie rzeczywistym, ale także zapewniają:
Przetwarzanie danych i wykrywanie usterek: Wbudowane algorytmy dokładnie identyfikują warunki nadprądowe.
Komunikację: Wymianę informacji z systemami SCADA i monitoringu.
Autodiagnostykę: Monitorowanie stanu sprzętu i oprogramowania za pomocą alarmów.
Wielofunkcyjność: Obsługę zabezpieczeń nadprądowych, nadnapięciowych, ziemnozwarciowych, różnicowych i innych w jednym urządzeniu.
Te inteligentne urządzenia nie tylko poprawiają niezawodność, ale także kładą podwaliny pod automatyzację i rozwój inteligentnych sieci.
Podstawowa zasada jest prosta: gdy prąd przekroczy zadany próg, zabezpieczenie działa w celu odizolowania usterki. W oparciu o charakterystykę czasu działania, zabezpieczenia nadprądowe są ogólnie klasyfikowane na typy o czasie niezależnym i zależnym.
Zasada: Gdy prąd przekroczy nastawę, uruchamiany jest licznik czasu. Po ustalonym opóźnieniu wysyłany jest sygnał wyłączenia.
Cechy: Czas zadziałania jest niezależny od wartości prądu zwarciowego. Nastawy są proste, a działanie niezawodne.
Zastosowania: Odpowiednie dla systemów wymagających stopniowania czasowego między zabezpieczeniami górnymi i dolnymi.
Przykład: W odpływie 10 kV stacji 110 kV zabezpieczenie nadprądowe jest ustawione na działanie przy 5 A z opóźnieniem 1,5 s. Jeśli prąd zwarciowy o wartości 8 A utrzymuje się, wyłącznik zadziała po 1,5 s.
Zasada: Czas zadziałania jest odwrotnie proporcjonalny do prądu zwarciowego – im wyższy prąd, tym szybsze wyłączenie.
Zalety: Pozwala na chwilowe przeciążenia podczas lekkich stanów nadmiarowych, zapewniając jednocześnie szybkie odłączenie podczas poważnych zwarć, dopasowując się do limitów termicznych sprzętu.
Zastosowania: Powszechnie stosowane do ochrony silników i ochrony linii zasilających wymagających precyzyjnej koordynacji czasowej.
Przykład: Duży silnik może pracować krótko przy niewielkim przeciążeniu, z dłuższym opóźnieniem, aby uniknąć zbędnych wyłączeń. Jednak w przypadku zwarcia przekaźnik działa niemal natychmiastowo.
Dokładne nastawy są kluczem do zapewnienia czułości i niezawodności.
Typowy wzór to:
Gdzie:
Krel = Współczynnik niezawodności (1,2–1,3), aby zapobiec błędnym zadziałaniom
Kjx = Współczynnik połączenia
IL.max = Maksymalny prąd obciążenia
Kr = Współczynnik powrotu (0,85–0,95)
nTA = Przekładnia CT
W praktyce inżynierskiej należy również wziąć pod uwagę czynniki takie jak prądy rozruchowe silników i różnorodność obciążenia, aby uniknąć nieprawidłowego działania.
Zabezpieczenie o czasie niezależnym: Stosuje się "zasadę stopniowania", w której zabezpieczenie nadrzędne ma dłuższe opóźnienia. Zachowuje się margines 0,3–0,5 s między sąsiednimi stopniami.
Zabezpieczenie o czasie zależnym: Wybór krzywej (standardowa, bardzo zależna, ekstremalnie zależna itp.) zależy od charakterystyki sprzętu, a parametry są odpowiednio obliczane.
Problem: Wysokie prądy zwarciowe powodują nasycenie CT, zniekształcając prąd wtórny i prowadząc do nieprawidłowego działania.
Rozwiązania:
Stosowanie przekładników CT o wyższej odporności na nasycenie.
Stosowanie algorytmów wykrywania nasycenia i kompensacji w urządzeniach zabezpieczających.
Zastosowanie cyfrowych przekładników CT o rozszerzonym zakresie dynamicznym.
Problem: Zabezpieczenie może nie zadziałać podczas zwarć o niskim poziomie lub na odległym końcu linii.
Rozwiązania:
Wprowadzenie charakterystyk hamujących w celu poprawy selektywności.
Stosowanie przekaźników wysokoimpedancyjnych dla lepszej reakcji na małe prądy.
Optymalizacja nastaw poprzez uwzględnienie impedancji linii i profili obciążenia.
Wraz z szybkim rozwojem technologii cyfrowych i inteligentnych, zabezpieczenie nadprądowe ewoluuje w nowy etap.
Cyfrowe przekładniki CT wysyłają sygnały bezpośrednio, eliminując zniekształcenia analogowe.
Cyfrowe stacje oparte na normie IEC 61850 umożliwiają interoperacyjność i wymianę danych między urządzeniami.
Zdalne testowanie, aktualizacje online i scentralizowana obsługa redukują koszty.
Algorytmy oparte na AI: Sieci neuronowe i logika rozmyta umożliwiają szybsze i dokładniejsze wykrywanie usterek.
Monitorowanie stanu i przewidywanie: Big data i diagnostyka online pozwalają na konserwację predykcyjną.
Zabezpieczenie adaptacyjne: Parametry mogą być dostosowywane dynamicznie zgodnie z warunkami pracy systemu.
Przyszłe urządzenia zabezpieczające nie pozostaną samodzielnymi modułami. Zamiast tego zintegrują się z systemami dyspozytorskimi, monitoringiem i systemami utrzymania ruchu, tworząc część jednolitej platformy inteligentnej sieci. Dzięki udostępnianiu danych i scentralizowanemu sterowaniu, automatyzacja i niezawodność sieci zostaną jeszcze bardziej zwiększone.
