Główna aparatura we współczesnych podstacjach opiera się na cyfrowych pomiarach napięcia i prądu. Jednostki Merging Units (MU) — wyspecjalizowane urządzenia fizyczne zainstalowane na rozdzielnicy, które działają jak tłumacze analogowo-cyfrowi, przekształcając surowe sygnały falowe prądu i napięcia w cyfrowe strumienie danych — rejestrują te wejścia fizyczne i publikują je jako Wartości Próbkowane (Sampled Values) za pośrednictwem szybkich łączy światłowodowych. Taka architektura magistrali procesowej zastępuje konwencjonalne miedziane okablowanie punkt-punkt, upraszczając instalację i zmniejszając fizyczną wagę kabli. Jednak to przejście przenosi środek ciężkości inżynierii na precyzyjną synchronizację sieciową. Jeśli urządzenia nie współdzielą wysoce stabilnego zegara referencyjnego, dochodzi do niedopasowania próbkowania. Synchronizacja czasu funkcjonuje jako główny układ nerwowy cyfrowej podstacji, bezpośrednio chroniąc sieć przed nieplanowanymi wyłączeniami.
Turecka Korporacja Przesyłu Energii Elektrycznej (TEİAŞ), we współpracy z Hitachi Energy, wdraża pierwszy w Turcji pilotażowy projekt cyfrowej podstacji. Inicjatywa ta wykorzystuje technologię magistrali procesowej IEC 61850 poprzez utworzenie równoległego pola sterowania i zabezpieczeń odpływu, które działa obok istniejącego systemu konwencjonalnego w celu przeprowadzenia oceny porównawczej. Projekt wykorzystuje jednostki interfejsu procesowego SAM600 (PIU) do realizacji komunikacji Sampled Values (SV) i GOOSE, eliminując tradycyjne okablowanie miedziane. Eksploatacja tego równoległego pola cyfrowego w celu oceny jego wydajności w porównaniu z konwencjonalnymi przekaźnikami miedzianymi zależy całkowicie od wyrównania pakietów danych. Weryfikacja, czy cyfrowa magistrala procesowa utrzymuje absolutną synchronizację, jest głównym wymogiem inżynieryjnym przy testach porównawczych.

Konwencjonalne transformatory elektromagnetyczne przesyłają sygnały analogowe bezpośrednio do przekaźników zabezpieczeniowych za pomocą kabli wtórnych. Ponieważ te sygnały elektryczne poruszają się z prędkością bliską prędkości światła bez pośredniego przetwarzania, pomiary prądu i napięcia są naturalnie zsynchronizowane.
Z kolei podstacje cyfrowe wykonują konwersję analogowo-cyfrową w jednostce MU przed transmisją pakietów przez światłowody. Ten rozproszony proces cyfryzacji wprowadza deterministyczne i niedeterministyczne opóźnienia. W szczególności sygnały napięciowe muszą często przechodzić zarówno przez jednostkę PT Merging Unit (dla przekładników napięciowych), jak i Line Merging Unit (dla linii zasilających), kumulując dwa etapy opóźnienia przetwarzania sprzętowego. W tych warunkach utrzymanie wyrównania próbkowania staje się wyzwaniem.
W sieci 50 Hz jednostki Merging Units wyprowadzają Wartości Próbkowane z częstotliwością 80 próbek na cykl, co daje odstęp czasu wynoszący 250 µs między kolejnymi punktami danych. W tych warunkach pracy nawet mikroskopijne przesunięcia czasowe prowadzą do mierzalnych błędów. Rozbieżność synchronizacji wynosząca zaledwie 1 µs wprowadza około 1' błędu elektrycznego kąta fazowego. Gdy ten dryft czasu wzrasta do 5 µs, zagraża to dokładności obliczeń krytycznych algorytmów zabezpieczeniowych.
Zabezpieczenie różnicowe linii porównuje przebiegi prądu z odległych końców linii przesyłowej. Metoda ta wymaga, aby pomiary były wykonywane w dokładnie tym samym momencie. Jeśli lokalna i zdalna jednostka Merging Unit wykażą różnicę czasu wynoszącą 5 µs, przekaźnik różnicowy obliczy fałszywy prąd różnicowy. Błąd ten powoduje wyłączenie aktywnych linii przez zabezpieczenie przy normalnym obciążeniu.
Zabezpieczenie szyn zbiorczych zależy również od jednoczesnego próbkowania w wielu obwodach. Opóźnienie w pojedynczej jednostce Merging Unit odpływu powoduje fałszywe obliczenie prądu szczątkowego. Ten jitter timingu może sprawić, że przekaźnik szyn zbiorczych nie usunie rzeczywistych zakłóceń lub zadziała fałszywie i wyłączy całą podstację. Przekaźniki odległościowe również ulegają błędom. Przesunięcia czasowe zniekształcają odbieraną impedancję, powodując, że przekaźnik błędnie oblicza odległość do miejsca zwarcia i wyłącza poza swoją zaprojektowaną strefą.
Zapobieganie fałszywym wyłączeniom wymaga dwuetapowej obrony. Pierwszy etap wykorzystuje sprzęt satelitarny do normalnej pracy. Drugi etap wykorzystuje obliczenia programowe jako zabezpieczenie rezerwowe.

W etapie sprzętowym zegary główne odbierają sygnały czasu z satelitów GPS i Beidou. Aby wyrównać pomiary, wszystkie jednostki Merging Units czekają przez z góry określony czas po zarejestrowaniu prądu. Po tym krótkim oczekiwaniu transmitują swoje Wartości Próbkowane w dokładnie tym samym momencie. Przekaźniki zabezpieczeniowe odczytują następnie znacznik czasu wewnątrz każdego pakietu danych. Jeśli niewielka różnica czasu pozostaje, przekaźnik dostosowuje swoje obliczenia, aby skompensować błąd kąta fazowego.
Ten znacznik czasu musi być oznaczany przez układy sprzętowe sieci, a nie przez oprogramowanie komputerowe. Programowe protokoły synchronizacji czasu, takie jak NTP (Network Time Protocol) — powszechny protokół wyłącznie programowy używany do synchronizacji zegarów w standardowych komputerach IT za pośrednictwem połączeń sieciowych — są zbyt wolne dla zabezpieczeń elektroenergetycznych. NTP cierpi na losowe opóźnienia sięgające kilkunastu milisekund, ponieważ zależy od procesora komputera, który może być zajęty innymi zadaniami. Sprzętowe znakowanie czasu rejestruje czas w fizycznym układzie sieciowym (warstwa PHY) w dokładnej mikrosekundzie, w której pakiet dociera. Ta metoda warstwy fizycznej eliminuje opóźnienia przetwarzania komputerowego, utrzymując błąd synchronizacji poniżej 1 µs.
Synchronizacja programowa zapewnia logiczną możliwość rezerwową podczas awarii sieci synchronizacji. Jeśli anteny satelitarne ulegną awarii, zegar główny traci połączenie i wchodzi w stan dryftu. Aby zapobiec natychmiastowemu wyłączeniu przekaźników, system uruchamia metodę obliczeniową zwaną interpolacją. Korzystając z algorytmów Lagrange'a lub Spline, urządzenia zabezpieczające obliczają wirtualne wartości dla brakujących punktów próbkowania na podstawie wcześniejszych danych. Ta interpolacja programowa utrzymuje funkcjonalność zabezpieczeń, umożliwiając bezpieczną pracę stacji podczas gdy ekipy konserwacyjne przywracają fizyczne źródło synchronizacji czasu.
Weryfikacja tego limitu synchronizacji 5 µs w rzeczywistych warunkach pracy wymaga precyzyjnych testów terenowych. Zespoły uruchomieniowe muszą przetestować system zgodnie z normami IEC 61850-9-2 i IEC 61869, które definiują wymagane marginesy czasowe.
Inżynierowie testujący używają specjalistycznych, przenośnych zestawów testowych do jednoczesnego wstrzykiwania sygnałów fizycznych i cyfrowych. Przenośnetestery firmy KINGSINE, takie jak KF86P, są zaprojektowane do tego zadania. Zestaw testowy podłącza się bezpośrednio do sieci światłowodowej. Publikuje on pakiety Sampled Values i GOOSE, jednocześnie subskrybując wyjście jednostki Merging Unit.

Aby przeprowadzić testy end-to-end, inżynierowie umieszczają jeden tester na terminalu lokalnym, a drugi na terminalu zdalnym. Oba testery synchronizują swoje wewnętrzne zegary za pomocą zintegrowanych modułów GPS i Beidou. Jednostki wstrzykują identyczne, zsynchronizowane w czasie przebiegi prądu na obu końcach linii. Metoda ta pozwala inżynierom zmierzyć absolutną dokładność czasu jednostek Merging Units i zaobserwować reakcję przekaźnika w kontrolowanych warunkach opóźnienia.
Tradycyjne narzędzia testowe często koncentrują się na kalibracji laboratoryjnej, co czyni je nieporęcznymi w warunkach terenowych. Zestawy testowe KINGSINE zapewniają kompaktowy, zintegrowany interfejs, który upraszcza weryfikację cyfrowej magistrali procesowej, oferując praktyczne narzędzie do nowoczesnego uruchamiania sieci.
Cyfrowe podstacje oferują głęboki wgląd w wydajność sieci elektroenergetycznej, ale zależą całkowicie od precyzyjnego wyrównania czasu. Walidacja granicy synchronizacji 5 µs jest niezbędna, aby zapobiec fałszywym wyłączeniom w krytycznych algorytmach zabezpieczeniowych. Dzięki hybrydowym interfejsom KINGSINE umożliwia inżynierom testującym weryfikację tych cyfrowych łączy synchronizacji czasu.

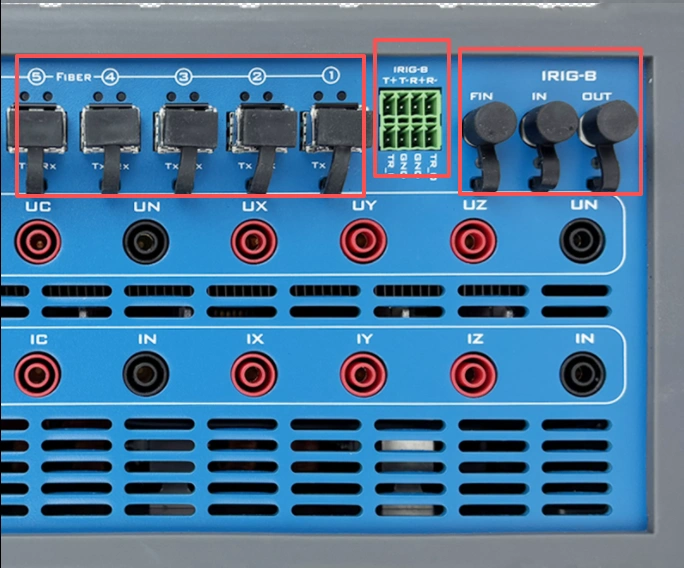

Urządzenie obsługuje IRIG-B — wysoce stabilny standard synchronizacji czasu, który przesyła szeregowe kody czasu przez dedykowane kable fizyczne, omijając stos sieciowy w celu wyeliminowania jakichkolwiek opóźnień w kolejkowaniu — zapewniając kompatybilność ze starszymi podstacjami.
Dodatkowo testery obsługują IEEE 1588 PTP (Precision Time Protocol) — wysoce precyzyjny sieciowy standard synchronizacji czasu, który wykorzystuje sprzętowe znakowanie czasu w fizycznym układzie sieciowym w celu uzyskania submikrosekundowej synchronizacji w standardowej sieci Ethernet. Ta funkcja weryfikacji dwuprotokołowej gwarantuje, że inżynierowie testujący mogą chronić nowoczesną sieć energetyczną we wszystkich warunkach pracy.
Jeśli główny zegar satelitarny utraci sygnały GPS/Beidou, system przechodzi w stan „podtrzymania” (holdover), opierając się na swoim wewnętrznym oscylatorze. Aby zapobiec fałszywym wyłączeniom zabezpieczeń z powodu natychmiastowego dryftu czasu, nowoczesne przekaźniki natychmiast aktywują programowe algorytmy interpolacji. Algorytmy te wykorzystują metody matematyczne (takie jak interpolacja Lagrange'a) do obliczania wirtualnych, wyrównanych wartości próbkowania. Pozwala to systemowi bezpiecznie pozostać online przez ograniczony czas, dopóki technicy nie przywrócą sprzętowego źródła synchronizacji czasu.
NTP to protokół wyłącznie programowy, działający w warstwie systemu operacyjnego komputera. Ponieważ przetwarzanie jego pakietów podlega harmonogramowaniu zadań systemu operacyjnego i kolejkom procesora, wprowadza on losowe opóźnienia sięgające nawet kilku milisekund. Schematy zabezpieczeń elektrycznych wymagają synchronizacji submikrosekundowej. Można to osiągnąć wyłącznie poprzez sprzętowe znakowanie czasu, gdzie fizyczne układy sieciowe (warstwa PHY) rejestrują czas pakietu natychmiast na przewodzie, omijając cały jitter programowy.
Sygnały napięciowe w podstacjach cyfrowych często przechodzą zarówno przez jednostkę PT Merging Unit, jak i Line Merging Unit, co wprowadza dwa etapy opóźnienia przetwarzania. Bez synchronizacji te wieloetapowe opóźnienia sprzętowe zniekształcają zależność fazową między prądem a napięciem. Zniekształcenie to wprowadza błędy kąta fazowego, które bezpośrednio pogarszają dokładność pomiaru mocy czynnej, monitorowania jakości energii oraz impedancyjnych stref przekaźników odległościowych.
